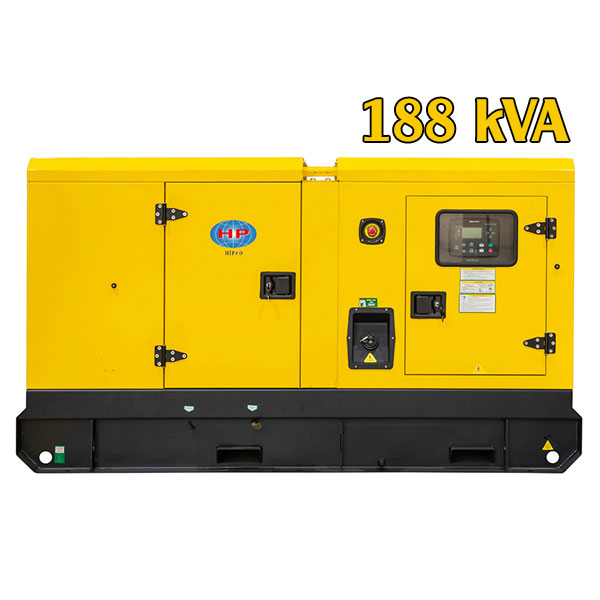

Máy phát điện Cummins 188kVA

Máy phát điện Cummins 188kVA AC206

Máy phát điện Cummins 188kVA AC206 phù hợp làm nguồn điện dự phòng cho nhà xưởng, tòa nhà, khách sạn, bệnh viện, kho lạnh, trang trại, trung tâm thương mại và công trình có phụ tải ba pha. Tổ máy sử dụng động cơ Dongfeng Cummins QSB6.7-G32 kết hợp đầu phát điện xoay chiều, bộ điều khiển Deep Sea DSE6120 và máy cắt đầu ra 315A.

Đây là tổ máy mang thương hiệu AOSIF, sử dụng động cơ Cummins, không phải tổ máy nguyên bộ Cummins Power Generation. Thương hiệu tổ máy, động cơ, đầu phát và bộ điều khiển được thể hiện riêng trong báo giá để khách hàng nhận diện chính xác cấu hình.

Thông số máy phát điện Cummins 188kVA

Phân biệt AC188 và AC206

AOSIF có hai cấu hình cùng đạt công suất liên tục 188kVA/150kW nhưng khác công suất dự phòng, động cơ và mức tiêu hao nhiên liệu.

Sản phẩm này sử dụng model AC206 và động cơ QSB6.7-G32. Công suất 188kVA là mức Prime, còn 206kVA là mức Standby.

Khi báo giá hoặc ký hợp đồng, khách hàng cần kiểm tra đồng thời model tổ máy, model động cơ và hai mức công suất để tránh nhầm với AC188.

Hiểu đúng công suất 188kVA

AC206 có công suất liên tục 188kVA, tương đương 150kW tại hệ số công suất 0,8. Đây là mức cần sử dụng khi cộng tổng công suất của các thiết bị chạy đồng thời.

Công suất 206kVA/165kW là công suất dự phòng, sử dụng khi nguồn điện chính gặp sự cố. Mức Standby không phải công suất để máy khai thác liên tục trong thời gian dài.

Dòng điện được tính theo công thức dòng điện xoay chiều ba pha:

I = S/(√3 × U)

Sai số giữa dòng điện tính toán khoảng 271A và dòng định mức công bố 270A đến từ cách làm tròn thông số. Khi thiết kế cáp, ATS và thiết bị bảo vệ, cần sử dụng số liệu được phê duyệt trong bản vẽ điện của tổ máy.

Việc chọn máy phải xét tổng tải chạy đồng thời, dòng khởi động của motor, máy bơm, máy nén, điều hòa và phần công suất dự phòng. Có thể nhập danh sách tải vào công cụ tính công suất máy phát điện để sàng lọc cấu hình trước khi khảo sát.

Động cơ Cummins QSB6.7-G32

QSB6.7-G32 là động cơ diesel 4 kỳ, 6 xi-lanh thẳng hàng, có turbo tăng áp và điều tốc điện tử ECU. Hệ thống nhiên liệu common rail áp suất cao điều khiển điện tử giúp quản lý quá trình phun nhiên liệu và tốc độ động cơ.

Phòng máy phải bảo đảm đủ lưu lượng gió cấp và đường thoát khí nóng. Đường ống xả cần hạn chế trở lực và duy trì áp suất ngược trong giới hạn của động cơ.

Không gian xung quanh máy cũng phải đủ để thay lọc, kiểm tra dầu, nước làm mát, bảo dưỡng ắc quy và tháo lắp các bộ phận khi sửa chữa.

Mức tiêu hao nhiên liệu

Mức tiêu hao thực tế thay đổi theo phụ tải, nhiệt độ môi trường, chất lượng nhiên liệu, tình trạng lọc và chế độ bảo dưỡng. Bảng dưới đây là số liệu tham khảo của toàn bộ tổ máy AC206 tại các mức tải được công bố.

Nếu tổ máy được cung cấp với bồn dầu 310 lít, thời gian chạy lý thuyết ở 100% tải Prime khoảng:

310 lít ÷ 40,4 lít/giờ = 7,7 giờ

Thời gian sử dụng thực tế sẽ ngắn hơn vì không nên vận hành đến cạn bồn, đồng thời phụ thuộc lượng nhiên liệu khả dụng và tải biến động.

Bồn dầu chân đế nằm trong nhóm tùy chọn của phạm vi cung cấp. Dung tích 310 lít và việc bồn dầu có đi kèm máy cần được xác nhận trong báo giá.

Có thể sử dụng công cụ tính tiêu hao dầu máy phát điện để ước tính lượng nhiên liệu và chi phí theo số giờ vận hành.

Kích thước và khối lượng

Các kích thước trên được sử dụng để khảo sát sơ bộ đường vận chuyển, cửa phòng máy, bệ máy, vị trí cẩu hạ và khoảng trống bảo trì.

Trước khi thi công cần sử dụng bản vẽ xác nhận sản xuất vì kích thước và khối lượng có thể thay đổi theo thương hiệu đầu phát, thiết kế vỏ chống ồn, bồn dầu và phụ kiện đặt hàng.

Đầu phát điện xoay chiều

Cấu hình kỹ thuật mô tả đặc tính đầu phát nhưng chưa cố định thương hiệu hoặc model. Nếu khách hàng yêu cầu đầu phát Stamford hoặc một thương hiệu cụ thể, model, công suất, xuất xứ và phạm vi bảo hành sẽ được xác nhận trong báo giá.

Đầu phát cần được lựa chọn phù hợp với công suất 188kVA, nhiệt độ môi trường, độ cao lắp đặt và đặc tính phụ tải. Với tải có UPS, biến tần hoặc thiết bị điện tử, cần kiểm tra thêm khả năng đáp ứng tải phi tuyến và độ méo điện áp.

Bộ điều khiển Deep Sea DSE6120

Deep Sea DSE6120 là bộ điều khiển AMF dành cho một máy phát điện. Bộ điều khiển giám sát điện lưới, điện áp máy phát, tần số, dòng điện, công suất và trạng thái động cơ.

Các chức năng chính gồm:

• Tự động khởi động và dừng máy.
• Giám sát điện áp ba pha của điện lưới và máy phát.
• Hiển thị công suất kW, kVA, kVAr và hệ số công suất.
• Giám sát dòng tải và cảnh báo quá tải.
• Bảo vệ áp suất dầu thấp và nhiệt độ nước cao.
• Bảo vệ quá tốc, quá áp, thấp áp và lỗi khởi động.
• Theo dõi điện áp ắc quy và thời gian vận hành.
• Lưu lịch sử sự kiện phục vụ bảo dưỡng.
• Hỗ trợ động cơ điều khiển điện tử ECU.

DSE6120 có thể phát lệnh khởi động khi điện lưới gặp sự cố. Để tự động chuyển tải, công trình vẫn cần tủ ATS hoặc hệ thống thiết bị đóng cắt phù hợp.

Với dòng Prime khoảng 271A và máy cắt chính 315A, ATS phải được lựa chọn theo dòng tải, số cực, khả năng chịu ngắn mạch, phương án liên động và yêu cầu vận hành. Tham khảo hướng dẫn tính chọn ATS cho máy phát điện.

Cấu hình tiêu chuẩn và tùy chọn

Phạm vi cơ bản của tổ máy

• Động cơ diesel Cummins.
• Đầu phát điện xoay chiều.
• Két nước và hệ thống làm mát.
• Tủ điều khiển Deep Sea DSE6120.
• Máy cắt chính 315A.
• Bộ giảm chấn và khung bệ chịu lực.
• Bộ giảm thanh và khớp nối mềm đường xả.
• Hệ thống ắc quy khởi động.

Các tùy chọn theo yêu cầu

• Vỏ chống ồn và giải pháp giảm âm.
• Bồn dầu chân đế hoặc bồn dầu ngày rời.
• Bơm cấp dầu tự động và cảnh báo mức nhiên liệu.
• Tủ ATS.
• Máy cắt ABB hoặc Schneider.
• Bộ gia nhiệt nhiên liệu và bộ tách nước.
• Gia nhiệt dầu bôi trơn và nước làm mát.
• PMG cho đầu phát.
• Cảm biến nhiệt độ cuộn dây và ổ bi.
• Bộ sấy chống ngưng tụ.
• Xử lý chống gỉ, chống nấm mốc và chống hơi muối.
• Trailer và phụ kiện vận chuyển.
• Hệ thống giám sát từ xa.

Yêu cầu lắp đặt máy phát điện 188kVA

Khi khảo sát lắp đặt cần làm rõ:

• Tổng công suất phụ tải chạy đồng thời.
• Thiết bị có dòng khởi động lớn như motor, máy bơm và máy nén.
• Tỷ lệ tải một pha và ba pha.
• Mức độ cân bằng giữa các pha.
• Nhu cầu sử dụng nguồn dự phòng hay vận hành Prime dài hạn.
• Phương án ATS, tiếp địa và bảo vệ quá dòng.
• Vị trí đặt máy, thông gió và đường thoát khí nóng.
• Đường ống xả và yêu cầu giảm thanh.
• Thời gian chạy để lựa chọn dung tích bồn dầu.
• Kích thước cửa, đường vận chuyển và vị trí cẩu hạ.
• Khoảng trống phục vụ bảo trì.

Tiết diện cáp không chỉ phụ thuộc dòng tải mà còn chịu ảnh hưởng của chiều dài tuyến, phương pháp lắp đặt, nhiệt độ, sụt áp và khả năng chịu ngắn mạch.

Có thể kiểm tra sơ bộ tại công cụ tính tiết diện cáp máy phát điện, sau đó để kỹ thuật viên xác nhận theo hiện trạng công trình.

Ứng dụng của máy phát điện Cummins 188kVA

Máy phù hợp với các nhóm phụ tải như:

• Nhà xưởng và dây chuyền sản xuất.
• Văn phòng, tòa nhà và khách sạn.
• Nhà hàng, siêu thị và trung tâm thương mại.
• Kho lạnh, kho mát và hệ thống bảo quản thực phẩm.
• Trang trại, trạm bơm và hệ thống tưới.
• Trạm viễn thông và phòng thiết bị.
• Bệnh viện, trường học và cơ sở y tế.
• Công trường và thiết bị thi công.

Không thể kết luận máy cấp được toàn bộ phụ tải chỉ vì tổng công suất thiết bị nhỏ hơn 150kW. Nếu hệ thống có motor, máy nén, thang máy hoặc điều hòa trung tâm, cần kiểm tra công suất khởi động và trình tự đóng tải.

Có thể xem thêm các model trong danh mục máy phát điện Cummins.

Giá máy phát điện Cummins 188kVA

Giá máy phát điện Cummins 188kVA phụ thuộc vào:

• Phiên bản khung hở hay vỏ chống ồn.
• Model và thương hiệu đầu phát.
• Máy cắt đầu ra.
• Tủ ATS.
• Bồn dầu và hệ thống cấp nhiên liệu.
• Yêu cầu giảm thanh.
• Hệ thống giám sát từ xa.
• Vận chuyển và cẩu hạ.
• Phạm vi lắp đặt, chạy thử và nghiệm thu.

Giá máy phát điện Cummins 188kVA AC206 được xác định theo phiên bản khung hở hoặc chống ồn, thương hiệu đầu phát, tủ ATS, bồn dầu và phạm vi lắp đặt. Vui lòng liên hệ 0938 358 401 để nhận báo giá theo cấu hình thực tế.

Để nhận báo giá đúng cấu hình, khách hàng nên cung cấp danh sách tải, điện áp sử dụng, thời gian chạy, vị trí lắp máy, yêu cầu độ ồn và phạm vi thi công mong muốn.

Hotline Hưng Thịnh Phát: 0938 358 401.

Vì sao nên chọn Hưng Thịnh Phát?

Hưng Thịnh Phát hỗ trợ người mua từ bước kiểm tra tải đến lựa chọn cấu hình và phương án lắp đặt. Với AC206, phần tư vấn sẽ làm rõ công suất thực 150kW, dòng khởi động của motor, lựa chọn đầu phát, yêu cầu ATS, phương án cáp điện, thời gian chạy và điều kiện thông gió tại vị trí đặt máy.

Phạm vi cung cấp và cam kết cụ thể được thể hiện trong báo giá hoặc hợp đồng, gồm thiết bị, hồ sơ CO/CQ/Packing List, vận chuyển, cẩu hạ, lắp đặt, chạy thử, hướng dẫn vận hành và bảo hành 24 tháng.

Hình ảnh Máy phát điện Cummins 188kVA

Video test tải máy phát điện Cummins

Kho hàng máy phát điện Cummins Hưng Thịnh Phát

Các dự án khách hàng sử dụng máy phát điện Cummins tại Hưng Thịnh Phát

Câu hỏi thường gặp về máy phát điện Cummins 188kVA

1. Máy phát điện 188kVA cung cấp liên tục bao nhiêu kW?

Tại hệ số công suất 0,8, công suất liên tục 188kVA tương đương 150kW. Đây là giới hạn dùng khi cộng tải chạy đồng thời; 188kVA không tương đương 188kW.

2. Vì sao máy phát điện 188kVA lại sử dụng model AC206?

AC206 có công suất liên tục 188kVA/150kW và công suất dự phòng 206kVA/165kW. Tên sản phẩm 188kVA được đặt theo công suất Prime, còn tên model AC206 thể hiện nhóm công suất dự phòng của cấu hình.

3. AC188 và AC206 khác nhau như thế nào?

Cả hai model đều có công suất Prime 188kVA/150kW. AC188 dùng động cơ B6.7CS4-GT1 và được công bố Prime/Standby cùng 188kVA. AC206 dùng động cơ QSB6.7-G32 và có công suất Standby 206kVA/165kW. Sản phẩm này sử dụng AC206.

4. Máy tiêu hao bao nhiêu dầu mỗi giờ?

AC206 tiêu hao tham khảo 40,4 lít/giờ ở 100% tải Prime, 30,6 lít/giờ ở 75%, 22,7 lít/giờ ở 50% và 12,7 lít/giờ ở 25%. Mức tiêu hao tại 100% công suất Standby là 44,2 lít/giờ.

5. Bồn dầu 310 lít chạy được bao lâu?

Thời gian chạy lý thuyết ở 100% tải Prime khoảng 7,7 giờ. Thời gian thực tế sẽ ngắn hơn vì không nên vận hành đến cạn bồn. Việc bồn dầu có đi kèm tổ máy cần được xác nhận trong báo giá.

6. DSE6120 có thay thế tủ ATS không?

Không. DSE6120 giám sát điện lưới và điều khiển quá trình khởi động máy, nhưng cần tủ ATS hoặc thiết bị đóng cắt phù hợp để chuyển tải tự động.

7. Máy được bảo hành và cung cấp hồ sơ như thế nào?

Tổ máy mới 100%, xuất xứ Trung Quốc và bảo hành 24 tháng theo điều kiện báo giá hoặc hợp đồng. Hồ sơ bàn giao gồm CO, CQ, Packing List và tài liệu kỹ thuật thuộc phạm vi cung cấp đã thống nhất.
