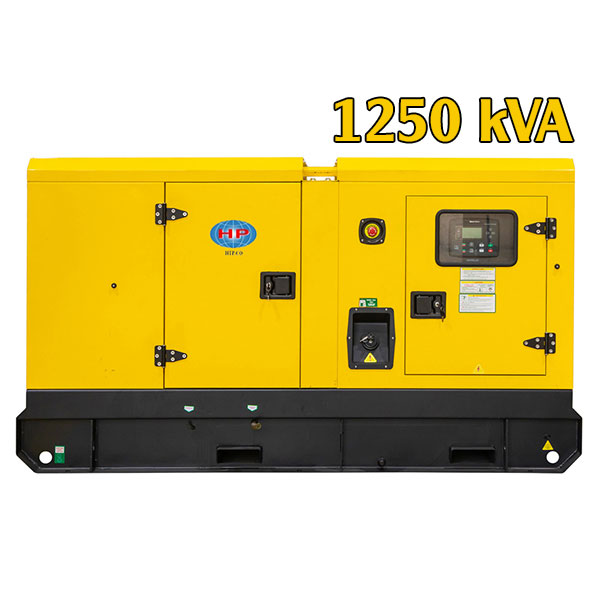

Máy phát điện Cummins 1250kVA

Máy phát điện Cummins 1250kVA – công suất 1000kW cho tải lớn

Máy phát điện Cummins 1250kVA là tổ máy công suất lớn dành cho nhà máy, trung tâm dữ liệu, bệnh viện, tòa nhà và công trình có tải điện quan trọng. Tổ máy được AOSIF lắp ráp đồng bộ bằng động cơ Cummins, đầu phát điện xoay chiều, bộ điều khiển DSE6120, két nước làm mát và máy cắt đầu ra.

Ở hệ số công suất 0,8, máy cung cấp 1.250 kVA, tương đương 1.000 kW ở chế độ công suất chính. Khi mất điện lưới, công suất dự phòng có thể đạt 1.375 kVA, tương đương 1.100 kW. Hệ thống làm việc ở tần số 50 Hz, tốc độ 1.500 vòng/phút, điện áp 230/400V và phù hợp với mạng điện 3 pha thông dụng tại Việt Nam.

Sản phẩm có hai lựa chọn động cơ là Cummins KTA50-G3 và Cummins KTA50-G3E. Hai lựa chọn có cùng công suất điện đầu ra nhưng khác một số thông số của động cơ, hệ thống nhiên liệu, làm mát và tiêu hao nhiên liệu. Nội dung dưới đây tách riêng từng cấu hình để người mua dễ so sánh.

Thông số chính của máy phát điện Cummins 1250kVA

Hai lựa chọn động cơ Cummins

Cấu hình KTA50-G3

Cummins KTA50-G3 có công suất cơ 1.097 kW ở chế độ chính và 1.227 kW ở chế độ dự phòng. Động cơ sử dụng 16 xi-lanh bố trí chữ V, tăng áp và làm mát khí nạp. Bộ điều tốc điện tử hỗ trợ duy trì tốc độ ổn định khi phụ tải thay đổi.

Tài liệu kỹ thuật của cấu hình này công bố đầy đủ mức tiêu hao theo lít mỗi giờ, thuận tiện cho việc tính dung tích bồn dầu và chi phí vận hành.

Mức tiêu hao thực tế còn phụ thuộc vào tải, chất lượng nhiên liệu, điều kiện môi trường và tình trạng bảo dưỡng. Các con số trên phù hợp để lập dự toán ban đầu, không thay thế số đo tại công trình.

Cấu hình KTA50-G3E

Cummins KTA50-G3E có công suất cơ 1.100 kW ở chế độ chính và 1.210 kW ở chế độ dự phòng có giới hạn thời gian. Động cơ vẫn sử dụng 16 xi-lanh chữ V, dung tích 50,3 lít, tăng áp và làm mát khí nạp.

Với cấu hình này, lượng nhiên liệu được công bố theo đơn vị khối lượng mỗi giờ thay vì lít mỗi giờ. Vì vậy không nên đối chiếu trực tiếp với bảng tiêu hao của KTA50-G3 nếu chưa thống nhất khối lượng riêng của dầu diesel.

Nếu cần thiết kế bồn dầu theo lít, đơn vị cung cấp cần quy đổi theo loại nhiên liệu sử dụng và nhiệt độ vận hành tại công trình.

Hệ thống bôi trơn, làm mát và khí thải

Bôi trơn

Cả hai động cơ có tổng dung tích dầu bôi trơn 176,8 lít. Áp suất dầu ở tốc độ không tải là 138 kPa, còn tại tốc độ định mức nằm trong khoảng 345-483 kPa. Nhiệt độ dầu tối đa cho phép là 121°C.

Dung tích cácte dầu của KTA50-G3 được công bố ở mức thấp/cao là 121,1/151,4 lít. Với KTA50-G3E, giá trị tương ứng là 121/151 lít.

Làm mát

Khi lắp máy trong phòng kín hoặc vỏ chống ồn, đường gió nóng phải được dẫn ra ngoài và không được hồi lưu về cửa hút. Kích thước cửa lấy gió, cửa thoát gió và quạt cưỡng bức cần tính theo mặt bằng thực tế.

Nạp khí và xả khí

Hai cấu hình cho phép độ cản đường khí nạp tối đa 3,73 kPa khi lọc sạch và 6,23 kPa khi lọc bẩn. KTA50-G3 có nhiệt độ cảnh báo khí nạp 82°C, áp suất ngược đường xả tối đa 7 kPa và đường kính ống xả tiêu chuẩn 149 mm. KTA50-G3E cho phép áp suất ngược đường xả tối đa 5 kPa; tài liệu chưa nêu đường kính ống xả tiêu chuẩn.

Các giá trị này đặc biệt quan trọng khi kéo dài ống xả hoặc bổ sung bộ tiêu âm. Đường ống quá nhỏ, có nhiều đoạn gấp hoặc bố trí bộ giảm thanh không phù hợp có thể làm tăng áp suất ngược và ảnh hưởng đến công suất động cơ.

Đầu phát điện

Đầu phát đi kèm là loại xoay chiều 3 pha, 4 cực, đấu sao, bước quấn 2/3 và sử dụng bộ điều chỉnh điện áp tự động. Cuộn dây được tẩm sấy chân không, cấp cách điện H và cấp bảo vệ IP23. Hệ thống kích từ tự kích, kết cấu một ổ bi và liên kết với động cơ bằng đĩa thép đàn hồi.

Bảng thông số chưa nêu hãng và mã đầu phát cụ thể. Nếu dự án yêu cầu một thương hiệu đầu phát nhất định, thông tin này nên được ghi rõ trong báo giá và hợp đồng trước khi đặt hàng.

Bộ điều khiển DSE6120

DSE6120 là bộ điều khiển cho một máy phát điện, có màn hình LCD và hỗ trợ giám sát điện lưới. Bộ điều khiển có thể tự khởi động máy khi nhận tín hiệu mất điện, ghi thời gian hoạt động, lưu 100 sự kiện và cài đặt trực tiếp trên mặt bảng hoặc bằng phần mềm trên máy tính.

Các chức năng chính gồm:

• Đo điện áp, tần số, dòng điện, kW, kVA, kVAr và hệ số công suất.
• Giám sát tốc độ động cơ, áp suất dầu, nhiệt độ nước và điện áp ắc quy.
• Cảnh báo hoặc dừng máy khi áp suất dầu thấp, nhiệt độ nước cao, quá tốc, điện áp bất thường, lỗi khởi động hoặc nhấn dừng khẩn cấp.
• Hỗ trợ khởi động và dừng từ xa, nhiều chu kỳ đề máy và gia nhiệt trước khi khởi động.
• Hỗ trợ cảm biến áp suất dầu dạng 0-10V hoặc 4-20mA và các mô-đun mở rộng tương thích.

DSE6120 có chức năng nhận biết sự cố điện lưới, nhưng để chuyển phụ tải tự động giữa điện lưới và máy phát vẫn cần tủ ATS. Tủ ATS là lựa chọn mua thêm, không nằm trong danh sách thiết bị tiêu chuẩn của tổ máy.

Kích thước và khối lượng

Kích thước dưới đây áp dụng cho cấu hình AC1375-II dùng động cơ KTA50-G3:

Tài liệu của cấu hình KTA50-G3E chưa công bố kích thước và khối lượng. Trước khi làm móng, mở cửa đưa máy vào phòng hoặc bố trí phương án cẩu hạ, cần xác nhận bản vẽ đúng với cấu hình đặt hàng.

Dung tích bồn dầu đáy cũng chưa được công bố. Người mua có thể lựa chọn bồn dầu rời hoặc bồn dầu ngày theo thời gian vận hành mong muốn.

Gợi ý dung tích nhiên liệu cho KTA50-G3

Đây là lượng nhiên liệu máy dự kiến sử dụng, chưa tính phần dự phòng và phần dầu không thể hút hết trong bồn. Khi thiết kế thực tế nên cộng thêm dung lượng an toàn phù hợp với yêu cầu vận hành.

Máy trần và phiên bản vỏ chống ồn

Máy trần

Máy trần phù hợp với phòng máy đã có giải pháp thông gió, tiêu âm và chống thời tiết. Ưu điểm là dễ tiếp cận khi bảo dưỡng, thuận tiện bố trí đường ống và thường có chi phí đầu tư ban đầu thấp hơn.

Vỏ chống ồn

Vỏ chống ồn AOSIF được mô tả với kết cấu thép, lớp sơn phủ chống gỉ, cửa và bản lề bằng thép không gỉ, vật liệu hấp thụ âm mật độ cao, lưới bảo vệ tại cửa gió và cửa xả. Với dải công suất lớn, vỏ có thể được thiết kế dạng mô phỏng container hoặc container tiêu chuẩn để thuận tiện vận chuyển, nâng hạ và bảo trì.

Tài liệu không nêu mức ồn cụ thể theo dB(A). Nếu công trình có giới hạn tiếng ồn, cần yêu cầu mức ồn cam kết kèm khoảng cách đo, chế độ tải và điều kiện đo.

Thiết bị đi kèm tiêu chuẩn

Tổ máy tiêu chuẩn gồm:

1. Động cơ Cummins.
2. Đầu phát điện xoay chiều.
3. Két nước làm mát.
4. Bảng điều khiển tự khởi động DSE6120.
5. Máy cắt đầu ra 2.000 A.
6. Đệm giảm chấn.
7. Khung bệ thép chịu lực.
8. Bộ tiêu âm khí xả.
9. Khớp nối mềm đường xả.
10. Ắc quy khởi động 24V.

Các lựa chọn mua thêm

Tùy yêu cầu công trình, tổ máy có thể bổ sung:

• Vỏ chống ồn hoặc kết cấu dạng container.
• Bồn dầu đáy, bồn dầu ngày rời và bơm dầu tự động.
• Tủ ATS chuyển nguồn tự động.
• Hệ thống hòa đồng bộ nhiều máy.
• Máy cắt ABB hoặc Schneider.
• Bộ gia nhiệt nước làm mát, sấy dầu và sấy chống ngưng tụ đầu phát.
• Bộ tách nước nhiên liệu và bộ gia nhiệt nhiên liệu.
• Cảm biến nhiệt độ cuộn dây, ổ bi và dầu bôi trơn.
• Bộ kích từ nam châm vĩnh cửu PMG.
• Cảnh báo mức dầu thấp, bơm xả dầu và van chuyển đường dầu.
• Xử lý tăng cường chống gỉ, chống nấm mốc và hơi muối.
• Rơ-le chạm đất có thể điều chỉnh.
• Rơ-moóc kéo và hộp dụng cụ.

Khi nhận báo giá, người mua nên kiểm tra từng hạng mục được ghi là đã bao gồm để chọn đúng cấu hình cần dùng.

Ứng dụng phù hợp

Máy phát điện Cummins 1250kVA phù hợp cho:

• Nhà máy sản xuất, khu công nghiệp và dây chuyền tự động hóa.
• Trung tâm dữ liệu, phòng máy chủ và hạ tầng viễn thông.
• Bệnh viện, cơ sở y tế và phòng xét nghiệm.
• Tòa nhà văn phòng, trung tâm thương mại và khách sạn lớn.
• Cảng, kho lạnh, trung tâm hậu cần và trạm bơm.
• Công trường xây dựng, mỏ và dự án hạ tầng.
• Hệ thống dự phòng cho tải ưu tiên có tổng công suất lớn.

Cách chọn máy 1250kVA cho công trình

Không nên chọn máy chỉ bằng cách cộng công suất ghi trên nhãn thiết bị. Các tải như động cơ, máy nén, bơm, thang máy, điều hòa trung tâm và máy biến áp có dòng khởi động lớn, có thể làm sụt áp nếu máy phát không đủ khả năng đáp ứng tức thời.

Để lựa chọn chính xác, cần chuẩn bị:

• Danh sách tải và công suất của từng thiết bị.
• Thứ tự đóng tải, phương pháp khởi động động cơ và tải lớn nhất khởi động cùng lúc.
• Mức tải bắt buộc duy trì khi mất điện.
• Thời gian vận hành dự kiến mỗi ngày.
• Yêu cầu về độ ồn, khí thải và vị trí lắp đặt.
• Nhu cầu chạy độc lập, dùng ATS hoặc hòa đồng bộ nhiều máy.

Dòng điện định mức của tổ máy là 1.804 A tại điện áp 400V. Cáp lực, thanh cái, máy cắt, tủ ATS và hệ thống tiếp địa phải được tính toán theo dòng tải, chiều dài tuyến cáp, nhiệt độ môi trường và cách lắp đặt. Máy cắt 2.000 A của tổ máy không thay thế việc tính chọn đầy đủ hệ thống phân phối điện phía sau.

Tiêu chuẩn và kiểm tra xuất xưởng

Tài liệu công bố các tiêu chuẩn tham chiếu gồm ISO 9001, ISO 14001, ISO 8528, ISO 12100, ISO 13849, EN 12601, GB 12786, GB/T 2820, IEC 60034, IEC 60204, CE và RETIE. Mỗi tổ máy được thử tải tại nhà máy trước khi giao hàng.

Khi giao máy, bộ chứng từ có thể gồm chứng nhận xuất xứ, chứng nhận chất lượng và phiếu đóng gói theo thỏa thuận mua bán.

Bảo hành 24 tháng theo điều kiện trong báo giá hoặc hợp đồng.

Hình ảnh thực tế máy phát điện công suất 1250kVA thương hiệu Cummins

Các dự án khách hàng sử dụng máy phát điện Cummins tại Hưng Thịnh Phát

Câu hỏi thường gặp

Máy phát điện Cummins 1250kVA tương đương bao nhiêu kW?

Ở hệ số công suất 0,8, công suất chính 1.250 kVA tương đương 1.000 kW. Công suất dự phòng 1.375 kVA tương đương 1.100 kW.

Nên chọn KTA50-G3 hay KTA50-G3E?

Cả hai đều đáp ứng cùng công suất điện đầu ra. KTA50-G3 có thông tin kích thước và tiêu hao theo lít mỗi giờ rõ ràng hơn, thuận tiện cho việc dự toán phòng máy và bồn dầu. KTA50-G3E có một số thông số động cơ khác và mức tiêu hao được công bố theo khối lượng. Việc lựa chọn nên dựa trên nguồn cung, yêu cầu hồ sơ kỹ thuật và tổng chi phí của cấu hình hoàn chỉnh.

Máy đã có sẵn tủ ATS chưa?

Chưa. DSE6120 hỗ trợ giám sát điện lưới và tự khởi động, nhưng tủ ATS được liệt kê là thiết bị mua thêm. Nếu cần tự động chuyển tải, phải đặt kèm tủ ATS có dòng định mức phù hợp.

Máy có vỏ chống ồn không?

Có thể lựa chọn máy trần hoặc phiên bản vỏ chống ồn. Với cấu hình KTA50-G3, phiên bản vỏ chống ồn có kích thước 6.200 x 2.280 x 2.500 mm và khối lượng 12.950 kg. Mức ồn cụ thể cần được xác nhận theo yêu cầu công trình.

Hãng và mã đầu phát là gì?

Tài liệu chỉ công bố đặc tính kỹ thuật chung của đầu phát, chưa ghi hãng và mã sản phẩm. Người mua nên yêu cầu ghi rõ hãng, model, điện áp và các tùy chọn đầu phát trong báo giá.

Máy tiêu thụ bao nhiêu dầu mỗi giờ?

Với động cơ KTA50-G3, mức tiêu hao được công bố là 264 lít/giờ ở 100% công suất chính, 201 lít/giờ ở 75% tải và 140 lít/giờ ở 50% tải. Mức thực tế thay đổi theo phụ tải và điều kiện vận hành.
