Máy phát điện Cummins 150kVA

Máy phát điện Cummins 150kVA AC165-I – động cơ 6BTAA5.9-G12

Máy phát điện Cummins 150kVA AC165-I được thiết kế cho hệ thống điện 3 pha cần nguồn dự phòng công suất trung bình. Tổ máy sử dụng động cơ Dongfeng Cummins 6BTAA5.9-G12, đầu phát 3 pha có AVR và bộ điều khiển Deep Sea DSE6120. Công suất liên tục đạt 150kVA/120kW; công suất dự phòng đạt 165kVA/132kW tại 50Hz, tốc độ 1.500 vòng/phút.

AC165-I thuộc dòng tổ máy OEM sử dụng động cơ Cummins. AOSIF là đơn vị lắp ráp tổ máy hoàn chỉnh tại Trung Quốc. Cấu hình cần được đánh giá theo toàn bộ các thành phần gồm động cơ, đầu phát, bộ điều khiển, aptomat, két nước, khung bệ, bình dầu, vỏ chống ồn và hồ sơ của lô hàng.

1. Thông tin nhanh máy phát điện Cummins 150kVA

2. Thông số kỹ thuật tổ máy AC165-I

Dòng điện định mức 216A là cơ sở ban đầu để tính chọn cáp, thanh dẫn, tủ điện và thiết bị chuyển nguồn. Aptomat 250A là thiết bị bảo vệ theo cấu hình tổ máy. Tiết diện cáp phải được tính thêm theo chiều dài tuyến, phương pháp lắp đặt, nhiệt độ môi trường, độ sụt áp, dòng ngắn mạch và khả năng mang tải thực tế.

Kích thước và trọng lượng khác nhau giữa cấu hình máy trần và vỏ chống ồn. Khi thiết kế đường vận chuyển, cửa phòng máy, bệ đặt máy và phương án cẩu hạ, cần sử dụng đúng kích thước của cấu hình được ghi trong báo giá hoặc bản vẽ xác nhận trước khi giao hàng.

3. Động cơ Dongfeng Cummins 6BTAA5.9-G12

Động cơ 6BTAA5.9-G12 sử dụng turbo tăng áp và hệ thống làm mát khí nạp bằng không khí. Bộ điều tốc điện tử hỗ trợ duy trì tốc độ động cơ theo tải. Công suất động cơ 140kW ở chế độ Prime và 155kW ở chế độ Standby tạo nguồn cơ phù hợp cho tổ máy AC165-I đạt công suất điện tương ứng 120kW và 132kW.

4. Hệ thống nạp khí, khí thải, làm mát và điện động cơ

Đường ống xả cần giữ áp suất ngược trong giới hạn 10kPa. Việc tăng chiều dài ống, sử dụng nhiều co, thu nhỏ tiết diện hoặc lắp thêm bộ tiêu âm sẽ làm tăng trở lực đường xả. Phương án thi công phải tính tổng tổn thất và bố trí khớp nối mềm để hạn chế truyền rung sang công trình.

Tổng dung tích hệ thống làm mát là 37,3 lít. Phòng máy cần có cửa lấy gió, đường thoát khí nóng và khoảng trống quanh két nước phù hợp với cấu hình thực tế. Kỹ sư cần kiểm tra thêm tổn thất áp suất qua cửa chớp, lưới chắn, ống dẫn và bộ tiêu âm trước khi chốt kích thước cửa gió.

5. Đầu phát và bộ điều khiển

Bộ điều khiển Deep Sea DSE6120 là bộ điều khiển AMF cho một tổ máy. Thiết bị giám sát nguồn điện lưới, phát lệnh khởi động hoặc dừng máy và điều khiển chuyển nguồn khi được kết nối với tủ ATS. Để hệ thống tự động chuyển tải khi điện lưới lỗi, công trình cần trang bị ATS có dòng định mức, số cực và phương án liên động phù hợp.

DSE6120 hỗ trợ theo dõi điện áp 3 pha của nguồn lưới và máy phát, dòng tải, công suất tác dụng, công suất biểu kiến, công suất phản kháng, hệ số công suất và trạng thái động cơ. Các chức năng bảo vệ gồm áp suất dầu thấp, nhiệt độ nước cao, điện áp cao/thấp, quá tốc, dừng khẩn cấp và khởi động không thành công.

6. Mức tiêu hao nhiên liệu

Mức tiêu hao thực tế phụ thuộc tỷ lệ tải, chất lượng nhiên liệu, nhiệt độ môi trường, độ cao lắp đặt, tình trạng bảo dưỡng và công suất của các thiết bị phụ trợ. Khách hàng có thể sử dụng công cụ tính tiêu hao dầu máy phát điện để lập dự toán nhiên liệu, sau đó đối chiếu với kết quả chạy thử tại công trình.

Với bình dầu 250 lít, thời gian chạy lý thuyết ở 100% tải Prime vào khoảng 7,35 giờ nếu tính toàn bộ dung tích. Thời gian khai thác thực tế phải thấp hơn do cần chừa thể tích an toàn, nhiên liệu không sử dụng hết, mức tải thay đổi và yêu cầu dự phòng nhiên liệu. Đối với công trình cần chạy dài giờ, có thể thiết kế thêm bồn dầu ngày, bồn dầu rời, cảm biến mức thấp và hệ thống bơm nhiên liệu tự động.

Máy phát điện Cummins 150kVA chạy được tải bao nhiêu?

AC165-I có công suất liên tục 120kW và công suất dự phòng 132kW. Tổng công suất thiết bị chạy đồng thời phải được tính theo tải thực tế, hệ số công suất, hiệu suất, dòng khởi động và mức dự phòng của công trình.

Đối với hệ thống chủ yếu là tải ổn định, tổng tải vận hành thường xuyên nên thấp hơn 120kW để còn dự phòng cho dao động tải và nhu cầu mở rộng. Với máy bơm, máy nén khí, máy nén lạnh, quạt công nghiệp, thang máy hoặc dây chuyền có motor, phải kiểm tra riêng dòng khởi động và độ sụt áp.

Khách hàng có thể lập danh sách thiết bị bằng công cụ tính công suất máy phát điện. Với motor công suất lớn, nên sử dụng thêm hướng dẫn chọn máy phát điện cho motor và gửi thông số khởi động cho kỹ sư kiểm tra trước khi chốt AC165-I.

Máy phát điện Cummins 150kVA có thể được xem xét cho:

• Nhà xưởng và cơ sở sản xuất có tải ưu tiên dưới 120kW.
• Kho lạnh, siêu thị, nhà hàng và hệ thống làm lạnh thương mại.
• Tòa nhà văn phòng, khách sạn, trường học và cơ sở y tế.
• Trang trại, cơ sở chế biến nông sản và trạm bơm.
• Công trình xây dựng, kho vận và trung tâm logistics.
• Trạm viễn thông hoặc hệ thống phụ trợ sau khi phân tích tải chi tiết.

Chọn ATS cho máy phát điện Cummins AC165-I

Dòng điện định mức của AC165-I là 216A tại 400V, 3 pha. Tủ ATS phải có dòng định mức không thấp hơn dòng tải thiết kế, đồng thời phối hợp với aptomat 250A của tổ máy và thiết bị bảo vệ phía điện lưới.

ATS 250A thường được xem xét cho cấu hình khai thác toàn bộ công suất AC165-I. Kỹ sư vẫn phải xác định số cực 3P hay 4P, phương án chuyển trung tính, khả năng chịu dòng ngắn mạch, chế độ vận hành, yêu cầu bypass và sơ đồ tiếp địa trước khi sản xuất tủ. Có thể tham khảo công cụ tính chọn ATS cho máy phát điện để sàng lọc cấu hình ban đầu.

Ưu điểm nổi bật của tổ máy AC165-I

Công suất 150kVA Prime phù hợp nhiều công trình

Công suất liên tục 120kW đáp ứng nhiều hệ thống điện dự phòng quy mô vừa. Dòng điện định mức 216A và aptomat 250A tạo cơ sở ban đầu để thiết kế cáp, tủ điện và hệ thống chuyển nguồn.

Động cơ 6BTAA5.9-G12 điều tốc điện tử

Động cơ có 6 xi-lanh thẳng hàng, dung tích 5,9 lít, turbo tăng áp và làm mát khí nạp. Điều tốc điện tử hỗ trợ kiểm soát tốc độ theo sự thay đổi của phụ tải.

Có dữ liệu tiêu hao theo nhiều mức tải

Mức tiêu hao được công bố tại 25%, 50%, 75% và 100% tải Prime, giúp người vận hành lập kế hoạch nhiên liệu sát hơn. Tại 100% tải Prime, mức tham khảo là 34 lít/giờ.

DSE6120 hỗ trợ nguồn điện dự phòng tự động

Bộ điều khiển có khả năng giám sát nguồn lưới và máy phát, ghi nhận thông số điện, cảnh báo sự cố và phát lệnh vận hành. Khi kết nối với ATS, hệ thống có thể tự động khởi động máy và chuyển tải theo kịch bản được cài đặt.

Linh hoạt cấu hình máy trần hoặc chống ồn

Máy trần phù hợp với phòng máy đã có giải pháp thông gió, khí thải và tiêu âm. Cấu hình vỏ chống ồn phù hợp khu vực cần kiểm soát tiếng ồn và bảo vệ thiết bị tốt hơn. Mức độ giảm ồn cụ thể phải được xác nhận theo cấu hình vỏ, điều kiện lắp đặt và phương pháp đo.

Yêu cầu lắp đặt máy phát điện Cummins 150kVA

Trước khi giao máy, kỹ sư cần khảo sát đường vận chuyển, vị trí cẩu hạ, nền móng, phòng máy, hệ thống điện, tuyến cáp, tiếp địa, nhiên liệu và điều kiện bảo trì.

Các hạng mục cần kiểm tra gồm:

1. Chọn kích thước và trọng lượng đúng cấu hình máy trần hoặc chống ồn để thiết kế đường vận chuyển, cửa phòng máy và nền đặt máy.
2. Bố trí đệm chống rung, khoảng hở bảo trì và không gian tháo lọc, két nước hoặc đầu phát.
3. Thiết kế đủ cửa lấy gió và đường thoát khí nóng ra ngoài phòng máy.
4. Hạn chế khí nóng quay lại cửa lấy gió của két nước.
5. Thiết kế đường xả 75mm hoặc kích thước phù hợp sau khi tính áp suất ngược toàn tuyến.
6. Tính chọn cáp theo dòng 216A, chiều dài tuyến, độ sụt áp, cách lắp đặt và điều kiện môi trường.
7. Phối hợp aptomat 250A với ATS, tủ phân phối và bảo vệ phía điện lưới.
8. Thiết kế tiếp địa, dây trung tính và bảo vệ chống điện giật theo hệ thống điện của công trình.
9. Bố trí bồn dầu, ống cấp – hồi dầu, van khóa và phương án chống tràn nếu cần chạy dài giờ.
10. Chạy thử không tải, có tải, kiểm tra thứ tự pha và kiểm tra chức năng ATS trước khi bàn giao.

Cấu hình và phụ kiện lựa chọn

Cấu hình tiêu chuẩn của tổ máy gồm động cơ, đầu phát xoay chiều, két nước làm mát, bảng điều khiển tự khởi động, aptomat chính, đệm chống rung, khung bệ, bầu giảm thanh, khớp nối mềm đường xả và bộ ắc-quy khởi động.

Tùy công trình, khách hàng có thể lựa chọn thêm:

• Vỏ chống ồn hoặc giải pháp tiêu âm phòng máy.
• Tủ ATS và hệ thống hòa đồng bộ.
• Bộ sấy nhiên liệu và bộ tách nước nhiên liệu.
• Bồn dầu ngày, bồn dầu rời và bơm dầu tự động.
• Cảnh báo mức nhiên liệu thấp.
• PMG, cảm biến nhiệt độ cuộn dây và ổ đỡ đầu phát.
• Bộ sấy chống ngưng tụ cho đầu phát.
• Bộ sấy nước làm mát và bộ sấy dầu bôi trơn.
• Aptomat ABB hoặc Schneider theo yêu cầu.
• Rơ-le chạm đất điều chỉnh được.
• Trailer hoặc cấu hình di động.

Báo giá máy phát điện Cummins 150kVA

Giá máy phát điện Cummins 150kVA AC165-I phụ thuộc thương hiệu đầu phát, loại máy trần hay chống ồn, tủ ATS, hệ thống nhiên liệu, phụ kiện tùy chọn và phạm vi thi công.

Các yếu tố ảnh hưởng trực tiếp đến báo giá gồm:

• Thương hiệu và model đầu phát.
• Cấu hình vỏ chống ồn, vật liệu tiêu âm và yêu cầu độ ồn.
• Tủ ATS 250A hoặc hệ thống hòa đồng bộ.
• Chiều dài cáp, thang máng cáp và tủ phân phối.
• Bồn dầu, hệ thống bơm và đường ống nhiên liệu.
• Vận chuyển, cẩu hạ và điều kiện đưa máy vào vị trí.
• Hạng mục thông gió, ống xả, tiêu âm và tiếp địa.
• Thuế VAT, địa điểm giao hàng và phạm vi chạy thử.

Để nhận báo giá đúng, khách hàng nên gửi danh sách tải, vị trí lắp đặt, thời gian vận hành, nhu cầu vỏ chống ồn, ATS và các hạng mục cần thi công.

Chính sách bảo hành và hồ sơ bàn giao

Máy phát điện Cummins 150kVA AC165-I được bảo hành 24 tháng theo chính sách của Hưng Thịnh Phát. Thời điểm bắt đầu bảo hành, giới hạn giờ chạy nếu có, phạm vi vật tư và điều kiện áp dụng được ghi rõ trong báo giá hoặc hợp đồng.

Hồ sơ bàn giao gồm CO, CQ, Packing List và chứng từ theo lô hàng. Số serial trên tổ máy, động cơ và đầu phát cần được đối chiếu với chứng từ trước khi nghiệm thu.

Vì sao nên mua máy phát điện Cummins 150kVA tại Hưng Thịnh Phát?

Hưng Thịnh Phát cung cấp tổ máy AC165-I mới 100%, hỗ trợ kiểm tra tải và lựa chọn cấu hình phù hợp với công trình. Kỹ sư tư vấn công suất, dòng khởi động của motor, đầu phát, ATS, cáp điện, thông gió, nhiên liệu và phương án lắp đặt.

Khách hàng được hỗ trợ vận chuyển, cẩu hạ, lắp đặt, chạy thử, hướng dẫn vận hành và bảo hành tại nơi sử dụng. Thiết bị, phụ kiện, hồ sơ và phạm vi công việc được thể hiện rõ trong báo giá hoặc hợp đồng để thuận tiện kiểm tra trước khi đặt hàng.

Liên hệ tư vấn máy phát điện Cummins 150kVA

Để kiểm tra AC165-I có phù hợp với công trình, vui lòng gửi:

• Danh sách thiết bị và công suất từng tải.
• Tải chạy đồng thời và thiết bị có motor hoặc máy nén.
• Điện áp, sơ đồ hệ thống điện và chiều dài cáp dự kiến.
• Địa chỉ, vị trí đặt máy và điều kiện cẩu hạ.
• Nhu cầu máy trần, vỏ chống ồn, ATS hoặc hòa đồng bộ.
• Thời gian vận hành dự kiến khi mất điện.

Hotline tư vấn kỹ thuật và nhận báo giá: 0938 358 401

Hình ảnh thực tế máy phát điện công suất 150kVA thương hiệu Cummins

Video máy phát điện cummins 150kva đến tay khách hàng

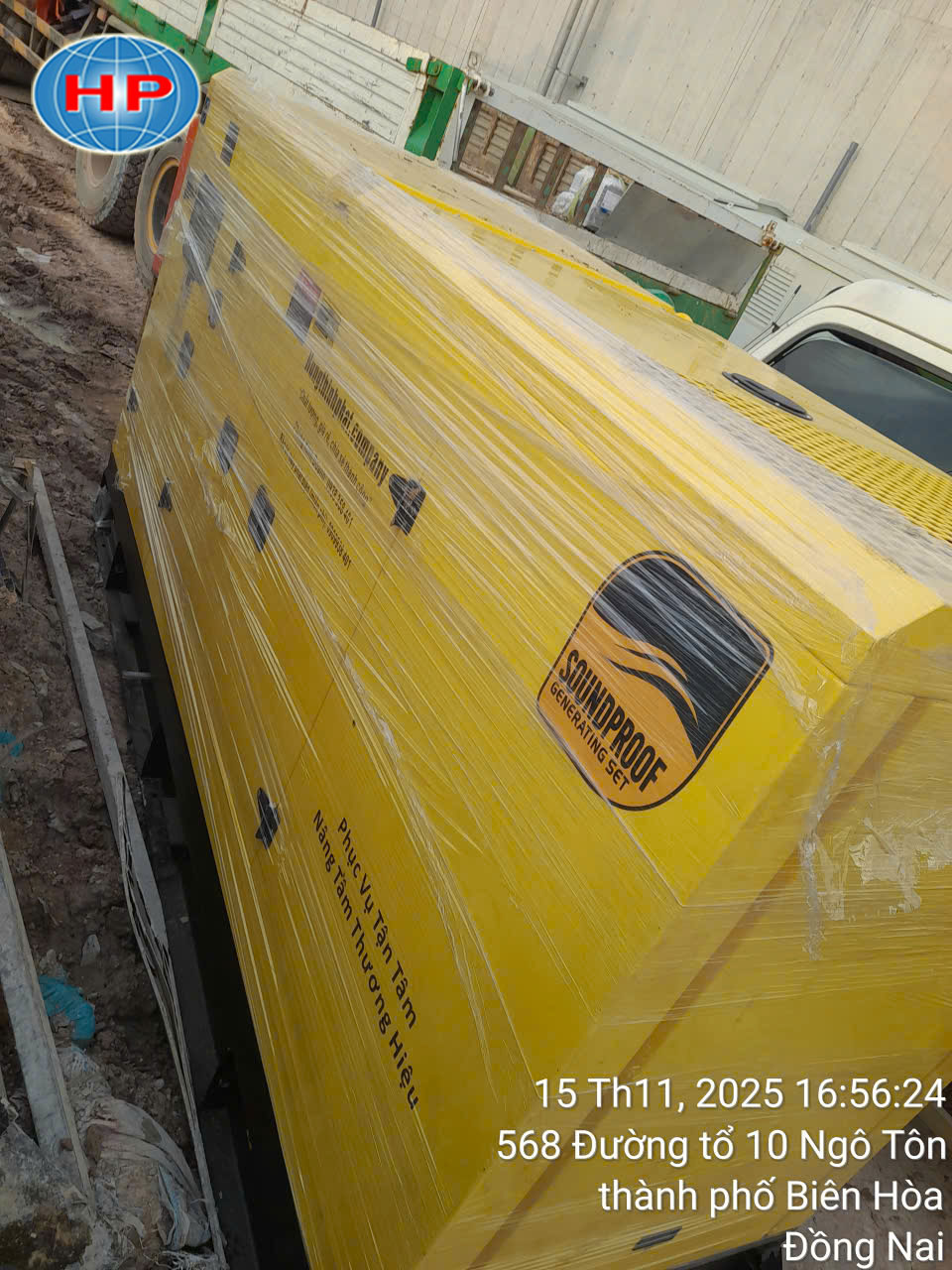

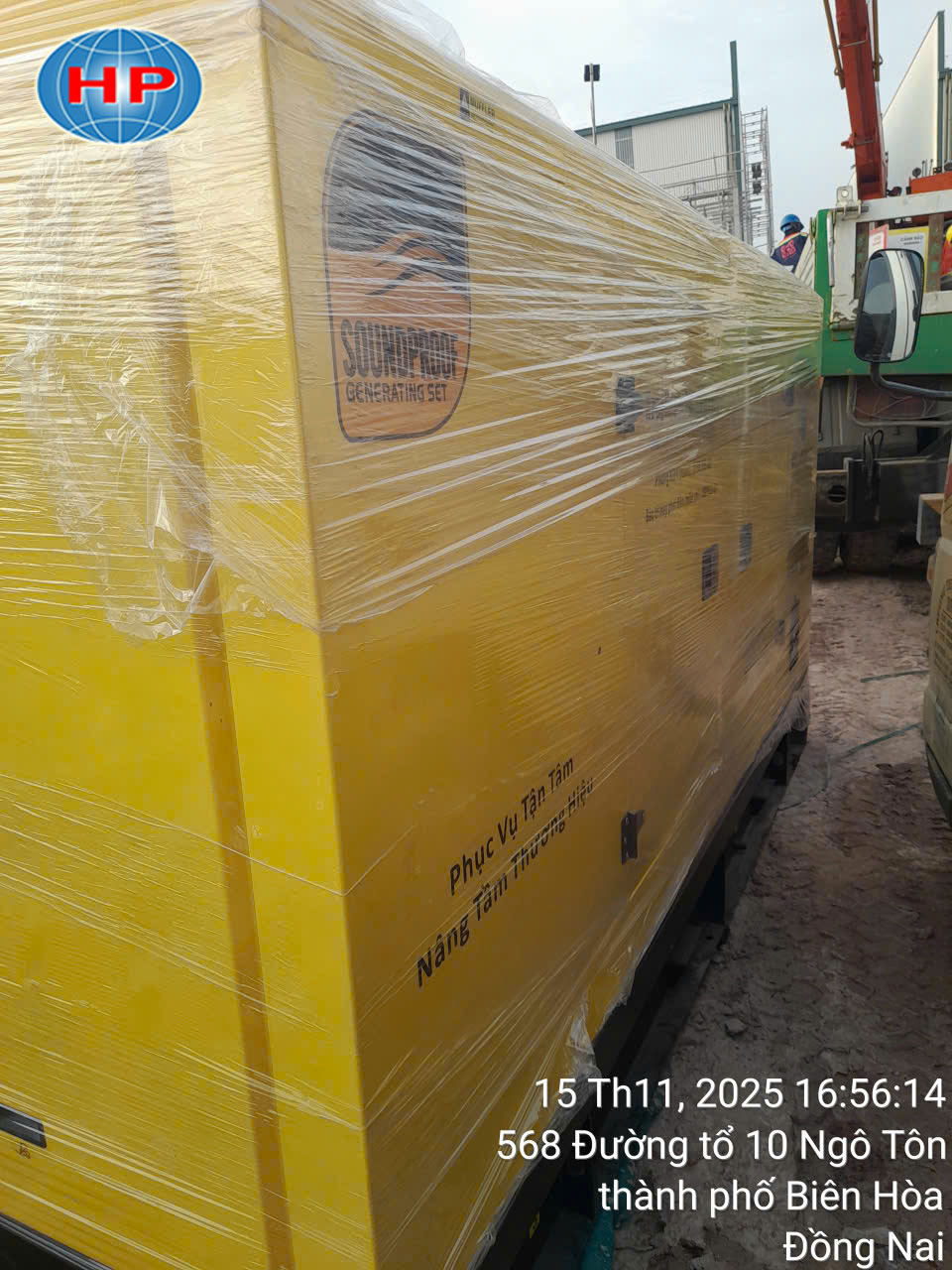

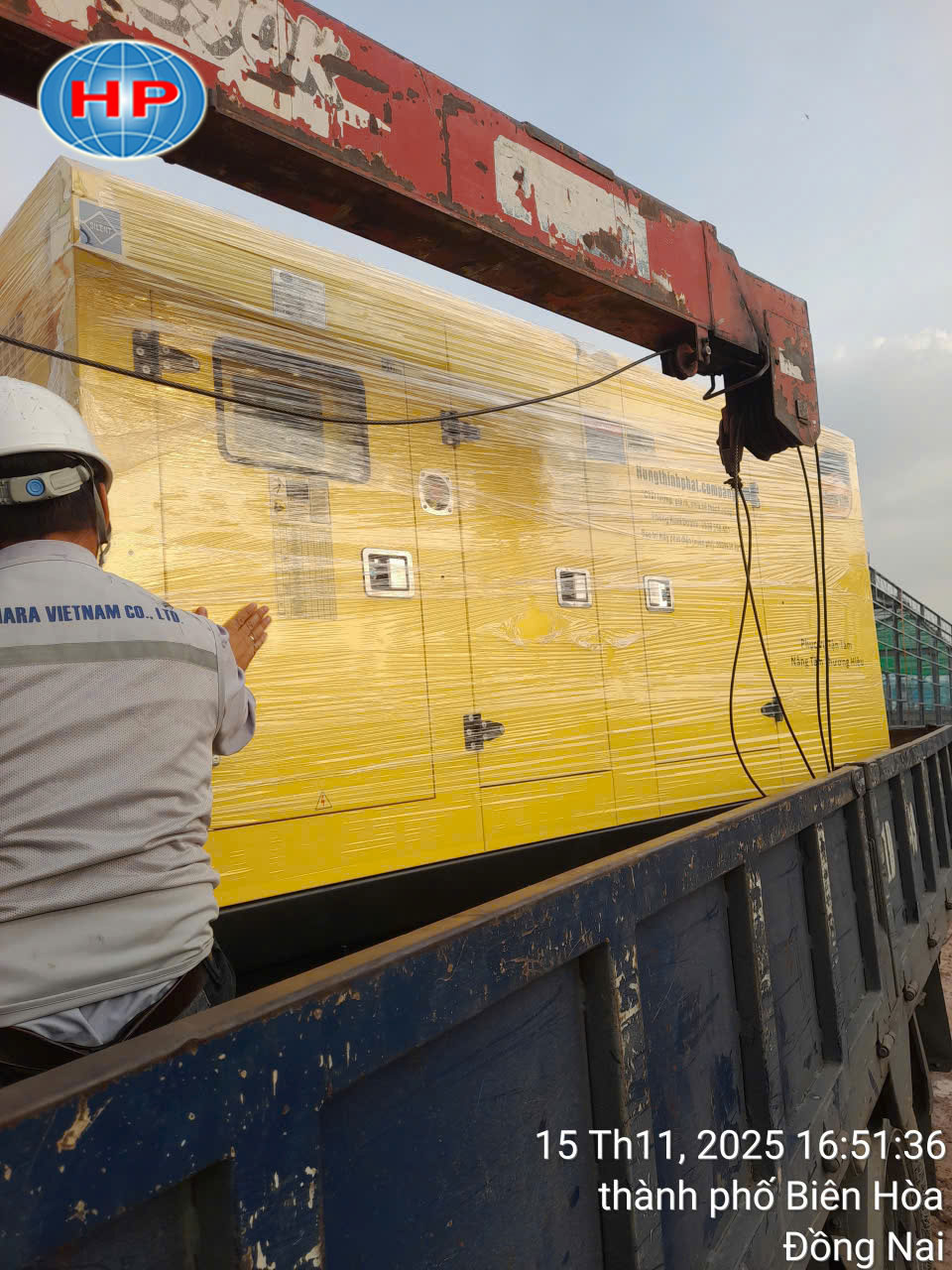

Các dự án khách hàng sử dụng máy phát điện Cummins tại Hưng Thịnh Phát

CÂU HỎI THƯỜNG GẶP

1. AC165-I có công suất liên tục và dự phòng bao nhiêu?

AC165-I có công suất liên tục 150kVA/120kW và công suất dự phòng 165kVA/132kW tại 50Hz, tốc độ 1.500 vòng/phút. Khi tính tải vận hành thường xuyên, cần căn cứ vào mức 120kW Prime.

2. Máy phát điện Cummins 150kVA bằng bao nhiêu kW?

Với model AC165-I, 150kVA là công suất biểu kiến ở chế độ Prime. Khi hệ số công suất bằng 0,8, công suất tác dụng tương ứng là 120kW; ở chế độ Standby, máy đạt 165kVA/132kW.

3. AC165-I tiêu hao bao nhiêu dầu mỗi giờ?

Mức tiêu hao nhiên liệu là 10 lít/giờ ở 25% tải Prime, 17 lít/giờ ở 50%, 26 lít/giờ ở 75%, 34 lít/giờ ở 100% tải Prime và 38 lít/giờ ở 100% tải Standby. Mức thực tế thay đổi theo tải và điều kiện vận hành.

4. Máy phát điện Cummins 150kVA phù hợp với tải nào?

AC165-I có thể cấp nguồn dự phòng cho nhà xưởng, kho lạnh, khách sạn, tòa nhà, trường học, trang trại và các công trình có tổng tải phù hợp. Tải motor, máy nén hoặc thang máy phải được tính thêm dòng khởi động trước khi lựa chọn.

5. AC165-I nên sử dụng ATS bao nhiêu ampe?

Dòng điện định mức của tổ máy là 216A và aptomat theo máy có dung lượng 250A. ATS 250A thường được xem xét cho cấu hình khai thác toàn bộ công suất, nhưng số cực, khả năng chịu ngắn mạch và phương án chuyển trung tính phải được tính theo hệ thống điện thực tế.

6. Máy có tự khởi động khi mất điện không?

DSE6120 hỗ trợ giám sát điện lưới và phát lệnh khởi động tổ máy. Để tự động chuyển tải, công trình cần trang bị tủ ATS cùng mạch điều khiển và liên động phù hợp.

7. AC165-I có phải Cummins Power Generation nguyên bộ không?

Không. AC165-I là tổ máy OEM do AOSIF lắp ráp tại Trung Quốc, sử dụng động cơ Dongfeng Cummins 6BTAA5.9-G12. Đầu phát, bộ điều khiển và các thiết bị phụ trợ được xác định theo cấu hình của tổ máy và báo giá.
