Máy phát điện Cummins 112kVA

Máy phát điện Cummins 112kVA – động cơ QSB5.9-G30

Máy phát điện Cummins 112kVA là giải pháp nguồn điện dự phòng phù hợp cho nhà xưởng, khách sạn, tòa nhà, kho lạnh, trường học, cơ sở y tế, trang trại và nhiều công trình sử dụng điện ba pha. Tổ máy cung cấp công suất liên tục 112kVA, tương đương 90kW, đồng thời đạt 125kVA, tương đương 100kW, ở chế độ dự phòng. Dải công suất này có thể cấp điện cho nhiều nhóm phụ tải thiết yếu khi điện lưới bị gián đoạn.

Tổ máy được AOSIF lắp ráp đồng bộ bằng động cơ Cummins QSB5.9-G30, đầu phát Stamford thương hiệu Anh và bộ điều khiển Deep Sea DSE6120. Động cơ sử dụng hệ thống phun nhiên liệu common rail điều khiển điện tử, turbo tăng áp và bộ điều tốc ECU. Đầu phát ba pha có AVR điều chỉnh điện áp tự động. DSE6120 giám sát động cơ, đầu phát và điện lưới; khi kết hợp với tủ ATS, hệ thống có thể tự khởi động và chuyển nguồn khi mất điện.

Hưng Thịnh Phát cung cấp máy mới 100%, xuất xứ tổ máy Trung Quốc, có lựa chọn kiểu mở hoặc vỏ chống ồn. Khách hàng được tư vấn công suất theo phụ tải thực tế, dòng khởi động, thời gian chạy và vị trí lắp đặt. Bài viết dưới đây trình bày rõ số liệu kỹ thuật, mức tiêu hao nhiên liệu, thiết bị tiêu chuẩn và các phụ kiện mua thêm để người đọc dễ hiểu, dễ kiểm tra và lựa chọn đúng cấu hình.

1. Ưu điểm nổi bật của máy phát điện Cummins 112kVA

Công suất liên tục 90kW

Máy có công suất liên tục 112kVA, tương đương 90kW tại hệ số công suất 0,8. Đây là mức công suất dùng làm cơ sở khi tính phụ tải vận hành dài giờ. Công suất dự phòng 125kVA/100kW được sử dụng trong thời gian điện lưới gặp sự cố, không nên xem là mức công suất vận hành liên tục.

Dải 112kVA phù hợp với công trình cần nguồn điện khoảng 70–85kW và còn phải tính thêm dòng khởi động. Tải thực tế không nên thường xuyên chạm giới hạn 90kW nếu công trình có nhiều mô-tơ hoặc thiết bị đóng cắt liên tục.

Động cơ Cummins QSB5.9-G30 điều khiển điện tử

Động cơ QSB5.9-G30 có 6 xi lanh thẳng hàng, sử dụng hệ thống phun nhiên liệu common rail áp suất cao điều khiển điện tử. Bộ điều tốc ECU kiểm soát tốc độ và lượng nhiên liệu theo tải, giúp duy trì tốc độ gần 1.500 vòng/phút để đầu phát tạo điện tần số 50Hz.

Động cơ đạt công suất liên tục 116kW và công suất dự phòng 128kW. Khoảng công suất này lớn hơn đầu ra điện của tổ máy, giúp bù tổn hao cơ khí, tổn hao điện và duy trì khả năng đáp ứng khi tải biến động.

Đầu phát Stamford thương hiệu Anh

Trong cấu hình do Hưng Thịnh Phát cung cấp, tổ máy sử dụng đầu phát Stamford thương hiệu Anh. Đầu phát có 3 pha, 4 cực, đấu sao, cách điện cấp H, bảo vệ IP23 và tích hợp AVR. Thiết kế này phù hợp với hệ thống điện 230/400V, tần số 50Hz.

Bộ điều khiển Deep Sea DSE6120

DSE6120 là bộ điều khiển AMF dành cho một tổ máy. Thiết bị có màn hình LCD, hỗ trợ theo dõi điện áp, tần số, dòng tải, công suất, tốc độ động cơ, áp suất dầu, nhiệt độ nước và điện áp ắc quy. Khi phát hiện thông số vượt giới hạn, bộ điều khiển có thể cảnh báo, ngắt tải hoặc dừng máy theo cài đặt.

Hai lựa chọn kiểu mở và chống ồn

Máy kiểu mở phù hợp với phòng máy đã được xử lý thông gió, khí xả, chống rung và tiêu âm. Máy có vỏ chống ồn thích hợp với khu vực gần văn phòng, khách sạn, trường học hoặc công trình không có phòng máy riêng. Hai phiên bản có kích thước và khối lượng khác nhau nên cần khảo sát lối đưa máy vào trước khi đặt hàng.

Tiêu hao nhiên liệu được công bố theo từng mức tải

Mức tiêu hao dầu diesel được thể hiện tại 25%, 50%, 75% và 100% tải liên tục, cùng số liệu ở 100% tải dự phòng. Khách hàng có thể dùng các con số này để ước tính chi phí vận hành, dung tích bồn dầu và thời gian giữa hai lần tiếp nhiên liệu.

2. Thông số kỹ thuật máy phát điện Cummins 112kVA

Công suất liên tục và công suất dự phòng khác nhau thế nào?

Công suất liên tục 112kVA/90kW là mức dùng để tính phụ tải khi máy cần hoạt động kéo dài trong giới hạn thiết kế. Công suất dự phòng 125kVA/100kW là mức cao hơn, sử dụng trong thời gian nguồn điện lưới bị gián đoạn.

Không nên chọn máy dựa trên 100kW dự phòng nếu phụ tải thường xuyên cần gần 100kW. Trong trường hợp đó, tổ máy phải làm việc sát hoặc vượt công suất liên tục, làm giảm khoảng dự trữ và có thể ảnh hưởng độ bền.

Cách quy đổi từ kVA sang kW

Với hệ số công suất 0,8:

112kVA × 0,8 = 89,6kW, được làm tròn thành 90kW.

Ở chế độ dự phòng:

125kVA × 0,8 = 100kW.

Hệ số công suất thực tế của phụ tải có thể khác 0,8. Vì vậy, khi khảo sát cần biết cả kW, kVA, hệ số công suất và dòng khởi động thay vì chỉ cộng công suất ghi trên nhãn thiết bị.

Ý nghĩa của dòng điện định mức 162A

Tại điện áp 400V ba pha, dòng điện định mức của máy là khoảng 162A. Đây là dữ liệu ban đầu để lựa chọn cáp điện, thanh cái, ATS và thiết bị bảo vệ. Tiết diện cáp còn phụ thuộc chiều dài, phương pháp lắp đặt, nhiệt độ môi trường, số lượng cáp đi chung, sụt áp và khả năng chịu ngắn mạch.

Máy cắt chính có dòng định mức 225A. Nếu khách hàng muốn sử dụng máy cắt ABB hoặc Schneider, đây là lựa chọn mua thêm và cần được ghi riêng trong báo giá.

Không chọn máy chỉ dựa trên tổng số kW

Một công trình có tổng tải vận hành 70kW vẫn có thể cần máy lớn hơn 112kVA nếu có mô-tơ khởi động trực tiếp công suất lớn. Ngược lại, công trình có nhiều tải điện trở hoặc tải đóng lần lượt có thể sử dụng công suất máy hiệu quả hơn.

Khi tính toán, cần xác định:

• Tổng phụ tải hoạt động đồng thời.
• Mô-tơ hoặc máy nén có dòng khởi động lớn nhất.
• Phương pháp khởi động trực tiếp, sao–tam giác, khởi động mềm hoặc biến tần.
• Mức lệch tải giữa ba pha.
• Tải điện tử, UPS và thiết bị nhạy cảm.
• Phần công suất dự phòng cho nhu cầu mở rộng.

3. Thông số động cơ Cummins QSB5.9-G30

Lưu ý về số liệu dung tích xi lanh

Bảng thông số của model này ghi dung tích xi lanh là 3,9 lít, trong khi tên động cơ được ghi là QSB5.9-G30 và kích thước đường kính xi lanh × hành trình piston là 102 × 120mm. Các dữ liệu này chưa đồng nhất với nhau.

Để tránh tự ý sửa thông tin của nhà sản xuất, bài viết giữ nguyên giá trị 3,9 lít nhưng đánh dấu cần xác nhận. Khi lập báo giá hoặc hồ sơ kỹ thuật cho dự án, Hưng Thịnh Phát sẽ kiểm tra lại theo số máy và tài liệu đi kèm tổ máy giao thực tế.

Kết cấu 6 xi lanh thẳng hàng

Động cơ diesel 4 kỳ có 6 xi lanh bố trí thẳng hàng. Kết cấu này phù hợp với tổ máy điện công nghiệp nhờ khả năng vận hành cân bằng, tạo mô-men tốt và thuận tiện bố trí các bộ phận bảo dưỡng.

Đường kính xi lanh 102mm và hành trình piston 120mm cho thấy động cơ có hành trình tương đối dài, phù hợp với yêu cầu tạo mô-men ở tốc độ 1.500 vòng/phút. Tỷ số nén 18,0:1 hỗ trợ quá trình tự cháy của nhiên liệu diesel.

Turbo tăng áp

Turbo sử dụng năng lượng khí xả để nén không khí đưa vào xi lanh. Lượng không khí nhiều hơn giúp động cơ đốt nhiên liệu hiệu quả hơn và tạo công suất cao trên kích thước tương đối gọn.

Hệ thống nạp phải thông thoáng, lọc gió cần được vệ sinh hoặc thay đúng hạn. Lọc gió bẩn làm tăng độ cản, giảm lượng không khí vào động cơ, khiến máy yếu tải, tăng nhiệt hoặc sinh khói.

Bộ điều tốc ECU

ECU nhận tín hiệu từ cảm biến và điều khiển lượng nhiên liệu phù hợp với tải. Khi phụ tải thay đổi, ECU điều chỉnh để giữ tốc độ động cơ gần 1.500 vòng/phút, từ đó giúp tần số điện duy trì gần 50Hz.

Hệ thống điện tử cho khả năng kiểm soát chính xác hơn nhưng yêu cầu nguồn ắc quy ổn định, đầu nối sạch và quy trình chẩn đoán đúng. Không nên tự ý tháo giắc cảm biến hoặc thay đổi cài đặt khi chưa có hướng dẫn kỹ thuật.

Hệ thống common rail điều khiển điện tử

Nhiên liệu được nén ở áp suất cao trong đường ống chung, sau đó ECU điều khiển thời điểm và lượng phun tại từng kim phun. Hệ thống này hỗ trợ quá trình cháy và khả năng đáp ứng tải.

Nhiên liệu phải sạch, không lẫn nước và cặn. Nước hoặc tạp chất có thể gây hư hại bơm cao áp và kim phun. Bộ tách nước khỏi nhiên liệu là phụ kiện nên cân nhắc khi chất lượng dầu tại công trình không ổn định.

4. Hệ thống bôi trơn

Dầu bôi trơn tạo màng bảo vệ giữa các chi tiết chuyển động, hỗ trợ làm mát, làm sạch và hạn chế mài mòn. Thiếu dầu, dùng sai độ nhớt hoặc để dầu quá hạn đều có thể ảnh hưởng đến tuổi thọ động cơ và turbo.

Trước khi khởi động, người vận hành cần kiểm tra mức dầu bằng que thăm. Sau khi thay dầu và lọc, nên châm từng bước, khởi động trong thời gian ngắn, dừng máy chờ dầu hồi rồi kiểm tra lại. Không nên chỉ dựa vào tổng dung tích 16,4 lít mà bỏ qua mức thực tế trên que thăm.

DSE6120 có thể nhận tín hiệu áp suất dầu và phát cảnh báo khi áp suất thấp. Tuy nhiên, cảnh báo điện tử không thay thế việc kiểm tra rò rỉ, màu dầu, mùi dầu và tình trạng lọc theo lịch bảo dưỡng.

5. Hệ thống làm mát

Két nước và quạt gió được lắp đồng bộ với tổ máy. Nước làm mát mang nhiệt từ động cơ đến két nước, sau đó quạt đẩy luồng không khí qua lõi két để tản nhiệt.

Khi lắp máy trong phòng kín, khí nóng sau két nước phải được dẫn ra ngoài. Nếu cửa thoát gió nhỏ, ống gió nhiều cản trở hoặc luồng khí nóng quay trở lại cửa hút, nhiệt độ phòng tăng cao và máy có thể giảm tải hoặc dừng do quá nhiệt.

Nước làm mát phải đúng chủng loại và tỷ lệ pha. Không nên dùng nước sinh hoạt trong thời gian dài vì cặn khoáng và ăn mòn có thể ảnh hưởng két nước, bơm nước và đường áo nước động cơ.

Tổng dung tích toàn hệ thống chưa được công bố. Khi châm nước, kỹ thuật viên cần kiểm tra theo cấu hình két nước thực tế, xả khí đúng quy trình và theo dõi lại mức nước sau khi máy chạy đến nhiệt độ làm việc.

6. Hệ thống khí nạp và khí xả

Lưu ý về thứ tự giới hạn cản khí nạp

Bảng kỹ thuật ghi giới hạn với lọc bẩn là 3,7kPa và lọc sạch là 6,2kPa. Thứ tự này khác cách trình bày thường gặp vì lọc bẩn thường tạo độ cản lớn hơn lọc sạch. Bài viết giữ nguyên số liệu được ghi nhưng đánh dấu cần xác nhận trước khi dùng làm giới hạn thiết kế hoặc bảo dưỡng.

Trong vận hành thực tế, cần theo dõi chỉ báo lọc gió và tình trạng bám bụi. Máy đặt tại công trường, nhà máy gỗ, trang trại hoặc khu vực nhiều bụi phải kiểm tra lọc gió thường xuyên hơn. Không tháo lọc gió để máy chạy vì bụi có thể đi trực tiếp vào động cơ.

Yêu cầu đối với đường ống xả

Đường kính trong tối thiểu được khuyến nghị là 80mm và áp suất ngược tối đa là 10kPa. Nếu đường ống dài hoặc có nhiều co, kỹ thuật viên phải tính tổng trở lực để tránh làm khí thải khó thoát.

Ống xả cần có khớp nối mềm, giá đỡ độc lập, lớp cách nhiệt và giải pháp thoát nước ngưng. Không để trọng lượng của đường ống tác động trực tiếp lên turbo. Đầu xả ngoài trời cần tránh nước mưa chảy ngược và không được hướng vào cửa lấy gió hoặc khu vực có người.

7. Hệ thống khởi động và ắc quy

Nguồn 24VDC cấp điện cho mô-tơ đề, ECU, bộ điều khiển và các thiết bị liên quan. Tổ máy tiêu chuẩn có ắc quy khởi động. Các đầu cọc phải sạch, siết chắc và được kiểm tra điện áp định kỳ.

Máy phát dự phòng có thể nằm chờ trong thời gian dài. Nếu ắc quy yếu, máy có thể không khởi động đúng lúc mất điện dù động cơ và đầu phát vẫn tốt. Bộ sạc duy trì ắc quy từ điện lưới cùng chương trình chạy thử định kỳ giúp tăng độ sẵn sàng.

Mức tối thiểu 750 CCA cần được xem xét cùng nhiệt độ môi trường và cách bố trí bộ ắc quy 24V. Khi thay ắc quy, nên thay đồng bộ các bình cùng loại, cùng dung lượng và có thời gian sử dụng tương đương.

8. Đầu phát Stamford thương hiệu Anh

Hưng Thịnh Phát cấu hình máy với đầu phát Stamford thương hiệu Anh. Đầu phát nhận cơ năng từ động cơ Cummins rồi biến đổi thành điện năng ba pha. Cụm đầu phát được ghép với động cơ bằng đĩa đàn hồi và lắp đồng trục trên khung thép.

AVR điều chỉnh điện áp tự động

AVR theo dõi điện áp đầu ra và điều chỉnh dòng kích từ để hạn chế biến động khi phụ tải thay đổi. Tính năng này phù hợp với các tải thông dụng như chiếu sáng, bơm, quạt, điều hòa, thiết bị văn phòng và máy móc sản xuất.

Với máy chủ, thiết bị y tế, hệ thống điều khiển chính xác hoặc tải có yêu cầu nguồn liên tục, có thể cần lắp thêm UPS. AVR không thay thế UPS và không loại bỏ mọi nhiễu điện do tải phi tuyến tạo ra.

Cách điện cấp H và bảo vệ IP23

Cách điện cấp H cho biết cuộn dây sử dụng vật liệu chịu nhiệt theo cấp thiết kế. Cấp bảo vệ IP23 phù hợp với đầu phát được lắp trong phòng máy khô ráo hoặc bên trong vỏ chống ồn.

IP23 không có nghĩa đầu phát có thể phơi mưa trực tiếp, ngập nước hoặc làm việc trong môi trường bụi dẫn điện mà không cần bảo vệ bổ sung. Ở khu vực ven biển hoặc độ ẩm cao, khách hàng có thể chọn xử lý chống hơi muối và bộ sưởi chống ngưng tụ.

Bước dây quấn 2/3

Bước dây quấn 2/3 hỗ trợ giảm một số thành phần sóng hài trong điện áp. Khi tổ máy cấp nhiều tải một pha, các tải cần được phân chia tương đối đều trên ba pha. Lệch pha lớn có thể làm một pha quá dòng dù tổng công suất vẫn chưa đạt 90kW.

9. Bộ điều khiển Deep Sea DSE6120

DSE6120 là bộ điều khiển tự động cho một máy phát điện. Màn hình LCD giúp người vận hành theo dõi trạng thái của động cơ, đầu phát và điện lưới. Bộ điều khiển có thể được cài đặt trực tiếp tại mặt trước hoặc qua phần mềm cấu hình phù hợp.

Chức năng giám sát

• Điện áp ba pha của máy phát và điện lưới.
• Tần số máy phát.
• Dòng điện tải.
• Công suất kW, kVA và kVAr.
• Hệ số công suất.
• Tốc độ động cơ.
• Áp suất dầu.
• Nhiệt độ nước làm mát.
• Điện áp ắc quy.
• Thời gian vận hành.
• Trạng thái đầu vào, đầu ra và cảnh báo.

Chức năng điều khiển

• Khởi động và dừng máy tự động.
• Nhận lệnh khởi động từ xa.
• Cho phép cài đặt nhiều chu kỳ đề máy.
• Hỗ trợ làm nóng trước nếu có thiết bị phù hợp.
• Chạy không tải trước khi nhận tải.
• Chạy làm mát trước khi dừng.
• Hỗ trợ trình tự đóng tải.
• Lưu đến 100 bản ghi sự kiện.
• Kết nối các mô-đun mở rộng tương thích.

Chức năng cảnh báo và bảo vệ

• Áp suất dầu thấp.
• Nhiệt độ nước làm mát cao.
• Điện áp quá cao hoặc quá thấp.
• Tần số bất thường.
• Quá tốc độ.
• Quá tải theo công suất.
• Điện áp ắc quy thấp.
• Không khởi động được.
• Dừng khẩn cấp.

DSE6120 và tủ ATS

DSE6120 có thể phát hiện điện lưới mất hoặc bất thường, sau đó điều khiển tổ máy khởi động. Tủ ATS thực hiện việc chuyển đường điện cấp cho phụ tải từ lưới sang máy phát và chuyển ngược lại khi điện lưới ổn định.

ATS là phụ kiện mua thêm. Khi đặt hàng, cần xác định dòng định mức, số cực, kiểu chuyển mạch, thương hiệu thiết bị, vị trí lắp và khoảng cách đến máy. Chỉ có DSE6120 mà không có ATS thì hệ thống chưa thể tự chuyển tải giữa hai nguồn.

10. Mức tiêu hao nhiên liệu

Các số liệu trên dùng để tham khảo theo điều kiện thử của nhà sản xuất. Mức tiêu hao thực tế có thể thay đổi theo chất lượng nhiên liệu, nhiệt độ, độ cao, tình trạng lọc gió, lịch bảo dưỡng, tải biến động và sai số của thiết bị đo.

Bảng công bố đồng thời suất tiêu hao theo g/kWh và lượng dầu theo lít/giờ. Hai nhóm số liệu không nên tự quy đổi lẫn nhau nếu chưa biết đầy đủ điều kiện thử và khối lượng riêng nhiên liệu. Khi lập chi phí vận hành, có thể dùng cột lít/giờ làm số liệu tham khảo ban đầu và xác nhận lại bằng kết quả chạy thử có tải của tổ máy giao thực tế.

Máy thường đạt hiệu quả tốt hơn khi vận hành ở mức tải hợp lý. Chạy non tải kéo dài có thể làm động cơ diesel không đạt nhiệt độ làm việc tối ưu, tăng muội và ảnh hưởng hiệu quả sử dụng nhiên liệu.

Ví dụ tính chi phí nhiên liệu

Nếu máy chạy ở khoảng 75% tải và tiêu thụ 22,9 lít/giờ, với giá dầu giả định 22.000 đồng/lít:

22,9 × 22.000 = 503.800 đồng/giờ.

Đây chỉ là ví dụ minh họa. Khi dự toán thực tế, cần sử dụng giá nhiên liệu tại thời điểm vận hành và mức tải đo được tại công trình.

11. Bồn dầu 200 lít và thời gian chạy

Bảng kích thước thể hiện phương án bồn dầu đáy 200 lít cho cả phiên bản kiểu mở và chống ồn. Tuy nhiên, danh sách thiết bị đi kèm xếp bồn dầu đáy vào nhóm phụ kiện mua thêm. Vì vậy, tổ máy chỉ có bồn dầu 200 lít khi khách hàng lựa chọn hạng mục này.

Nếu sử dụng bồn 200 lít và tạm tính toàn bộ dung tích, thời gian vận hành lý thuyết như sau:

Thời gian sử dụng thực tế sẽ thấp hơn vì cần chừa mức nhiên liệu an toàn, không nên để bồn cạn hoàn toàn và tải thường xuyên thay đổi. Với công trình cần chạy nhiều giờ, có thể lắp bồn dầu ngày rời, bơm dầu tự động, cảnh báo mức dầu thấp và hệ thống cấp – hồi dầu phù hợp.

Trong báo giá, Hưng Thịnh Phát sẽ ghi rõ máy có hoặc không có bồn dầu đáy. Cách trình bày này giúp người mua không nhầm dung tích được nêu trong phương án kích thước là trang bị mặc định.

12. Kích thước và khối lượng

Kích thước và khối lượng ảnh hưởng trực tiếp đến đường vận chuyển, cửa đưa máy vào, nền đặt máy và thiết bị nâng hạ. Khi khảo sát cần đo chiều rộng cửa, chiều cao lối đi, bán kính quay, tải trọng thang hàng và khả năng tiếp cận của xe cẩu.

Mặt bằng phải chừa khoảng trống để mở cửa, thay lọc, kiểm tra dầu nước, thao tác máy cắt và sửa chữa. Không nên xây phòng vừa khít theo kích thước thân máy vì kỹ thuật viên sẽ không đủ không gian bảo trì.

Khối lượng trên chưa bao gồm toàn bộ nhiên liệu, cáp điện, đường ống bên ngoài và các phụ kiện lắp thêm. Nền móng phải được tính theo tổng tải trọng tĩnh và tải động khi máy vận hành.

13. Máy kiểu mở và máy chống ồn

Máy phát điện Cummins 112kVA kiểu mở

Phiên bản kiểu mở gồm động cơ, đầu phát, két nước, tủ điều khiển, máy cắt và các bộ phận chính lắp trên khung bệ thép. Ưu điểm là dễ quan sát, thuận tiện bảo trì và chi phí đầu tư thường thấp hơn bản chống ồn.

Máy mở thích hợp với công trình đã có phòng máy. Phòng phải được thiết kế cửa lấy gió, đường thoát gió nóng, hệ thống khí xả, chống rung, tiêu âm và thoát nước. Nếu thông gió không đủ, động cơ có thể quá nhiệt dù tải điện chưa đạt giới hạn.

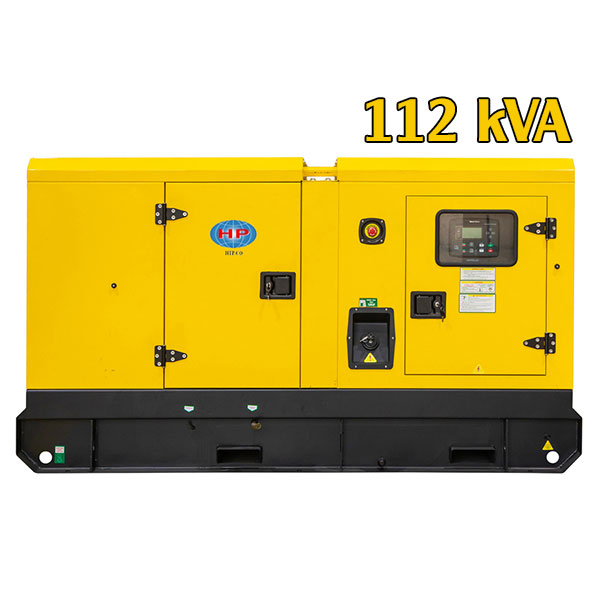

Máy phát điện Cummins 112kVA chống ồn

Vỏ chống ồn tiêu chuẩn có các đặc điểm:

• Thân vỏ dùng thép cán nguội dày khoảng 2,0mm.
• Bề mặt được xử lý hóa học và phủ sơn bột dày khoảng 100–120 micromet.
• Bản lề và khóa cửa bằng thép không gỉ.
• Vật liệu hấp thụ âm mật độ cao lắp bên trong.
• Lưới bảo vệ tại cửa gió và vị trí ống giảm thanh.
• Đường gió vào và ra được bố trí để hỗ trợ vận hành ổn định.
• Cửa bảo trì giúp tiếp cận động cơ, đầu phát và bộ điều khiển.
•  Vị trí càng nâng và lỗ nâng hỗ trợ vận chuyển.
• Các điểm xả được dẫn ra ngoài để dễ thao tác.
• Đèn bên trong hỗ trợ kiểm tra máy.

Vỏ chống ồn giúp giảm âm nhưng không làm máy hoàn toàn im lặng. Mức tiếng ồn theo dB(A) chưa được công bố riêng cho cấu hình này. Nếu dự án có giới hạn tiếng ồn, cần xác định mức yêu cầu, khoảng cách đo và điều kiện tải trước khi đặt hàng.

14. Thiết bị tiêu chuẩn đi kèm

Các thành phần tiêu chuẩn của tổ máy gồm:

1. Động cơ diesel Cummins QSB5.9-G30.
2. Đầu phát điện xoay chiều Stamford.
3. Két nước làm mát và quạt gió.
4. Tủ điều khiển tự động sử dụng DSE6120.
5. Máy cắt chính.
6. Đệm giảm chấn lắp sẵn.
7. Khung bệ thép chịu lực.
8. Bộ giảm thanh khí xả.
9. Khớp nối mềm đường xả.
10. Ắc quy khởi động.

Các thiết bị trên tạo thành tổ máy hoàn chỉnh về phần phát điện. Trước khi sử dụng, máy vẫn phải được lắp đặt đúng kỹ thuật, đấu cáp, tiếp địa, châm nhiên liệu và chất lỏng, kiểm tra thứ tự pha rồi chạy thử.

Tủ ATS, bồn dầu đáy, bồn dầu rời, cáp điện lực, đường ống bên ngoài, vật tư thi công phòng máy và các phụ kiện theo yêu cầu không thuộc danh sách tiêu chuẩn nếu chưa được ghi trong báo giá.

15. Phụ kiện mua thêm

Phụ kiện cho tổ máy

• Hộp dụng cụ.
• Bồn dầu đáy 200 lít.
• Bồn dầu ngày đặt rời.
• Rơ-moóc kéo máy.

Phụ kiện cho động cơ

• Bộ sưởi nhiên liệu.
• Bộ tách nước khỏi nhiên liệu.

Phụ kiện cho đầu phát

• Cảm biến nhiệt độ cuộn dây và ổ bi.
• Bộ kích từ nam châm vĩnh cửu PMG.
• Xử lý chống gỉ, chống nấm mốc và chống hơi muối.
• Bộ sưởi chống ngưng tụ.

Phụ kiện cho hệ thống điều khiển

• Tủ ATS tự động chuyển nguồn.
• Hệ thống hòa đồng bộ.
• Rơ-le chạm đất có thể điều chỉnh.

Lựa chọn máy cắt

• Máy cắt ABB.
• Máy cắt Schneider.

Phụ kiện hệ thống nhiên liệu

• Cảnh báo mức nhiên liệu thấp.
• Bơm nhiên liệu tự động.
• Van chữ T.

Phụ kiện hệ thống dầu bôi trơn

• Bộ sưởi dầu.
• Cảm biến nhiệt độ dầu.
• Bơm xả dầu.

Phụ kiện hệ thống làm mát

• Bộ sưởi nước làm mát bằng điện.

Khách hàng chỉ cần lựa chọn những phụ kiện phù hợp với điều kiện vận hành. Mỗi hạng mục mua thêm phải được ghi rõ trong báo giá để dễ kiểm tra. Ví dụ, công trình vận hành thủ công có thể chưa cần ATS; công trình cần tự động hoàn toàn nên bổ sung ATS, sạc duy trì ắc quy và các thiết bị giám sát cần thiết.

16. Ứng dụng của máy phát điện Cummins 112kVA

Nhà xưởng sản xuất

Máy có thể cấp điện dự phòng cho máy gia công, máy bơm, quạt, băng tải, chiếu sáng và hệ thống điều khiển. Với mô-tơ công suất lớn, cần kiểm tra dòng khởi động và thiết kế thứ tự đóng tải.

Tòa nhà và văn phòng

Tổ máy phù hợp cho chiếu sáng, thang máy theo cấu hình tải, bơm nước, hệ thống an ninh, máy tính và một phần điều hòa. Nên tách tải ưu tiên khỏi thiết bị không cần thiết để sử dụng công suất hiệu quả.

Khách sạn và nhà hàng

Nguồn dự phòng giúp duy trì quầy lễ tân, chiếu sáng, hệ thống quản lý, bếp và kho lạnh. Phiên bản chống ồn thường được ưu tiên, nhưng vị trí đặt vẫn cần cách xa phòng nghỉ và không hướng khí xả về khu vực có người.

Kho lạnh và cơ sở thực phẩm

Máy có thể cấp điện cho máy nén, quạt dàn lạnh, bơm và hệ thống điều khiển. Máy nén lạnh có dòng khởi động cao nên phải xác định số lượng máy chạy đồng thời và phương pháp khởi động trước khi chọn công suất.

Trường học và cơ sở y tế

Máy có thể cấp cho chiếu sáng, hệ thống thông tin, thiết bị văn phòng và các tải quan trọng. Thiết bị y tế yêu cầu nguồn không gián đoạn cần kết hợp UPS vì máy phát cần thời gian khởi động và chuyển nguồn.

Trang trại và nông nghiệp

Tổ máy phù hợp với quạt thông gió, bơm nước, hệ thống cho ăn, chiếu sáng và thiết bị chế biến. Môi trường nhiều bụi, độ ẩm cao cần tăng tần suất vệ sinh lọc gió và kiểm tra đầu nối điện.

Công trường xây dựng

Máy có thể cấp cho máy bơm, máy hàn, máy cắt và khu điều hành. Nếu phải di chuyển thường xuyên, khách hàng có thể chọn rơ-moóc. Tải máy hàn cần được kiểm tra riêng vì dòng điện biến động nhanh.

17. Cách chọn máy phát điện 112kVA đúng nhu cầu

Lập danh sách phụ tải

Ghi rõ tên thiết bị, số lượng, công suất định mức, điện áp, số pha, hệ số công suất và dòng khởi động. Cần phân biệt tổng công suất lắp đặt với công suất thực sự hoạt động khi mất điện.

Xác định tải hoạt động đồng thời

Không phải mọi thiết bị đều chạy cùng lúc. Chia tải thành từng nhóm và cài thời gian đóng trễ giúp giảm đỉnh công suất, hạn chế sụt áp và có thể tối ưu chi phí đầu tư máy.

Kiểm tra tải mô-tơ

Máy bơm, máy nén, thang máy và quạt công suất lớn có dòng khởi động cao. Nếu khởi động trực tiếp, tổ máy có thể cần công suất lớn hơn nhiều so với tổng kW vận hành. Khởi động mềm hoặc biến tần có thể giúp giảm dòng trong một số ứng dụng.

Dành khoảng dự phòng hợp lý

Khoảng dự phòng giúp máy không phải thường xuyên chạy sát giới hạn và cho phép bổ sung một phần tải trong tương lai. Tuy nhiên, chọn máy quá lớn làm tăng chi phí và khiến động cơ dễ chạy non tải kéo dài.

Chọn kiểu máy và phụ kiện

Khách hàng cần quyết định máy mở hay chống ồn, có cần ATS, bồn dầu, bơm dầu tự động, máy cắt theo thương hiệu hoặc rơ-moóc hay không. Những lựa chọn này ảnh hưởng giá, kích thước, vận chuyển và phương án lắp đặt.

18. Lưu ý khi lắp đặt

Nền móng và chống rung

Nền phải phẳng, chắc và chịu được ít nhất 1.200kg với máy mở hoặc 1.750kg với máy chống ồn, chưa tính nhiên liệu và phụ kiện. Phải tính cả tải động khi máy vận hành. Đệm giảm chấn đã lắp trên máy nhưng không thay thế yêu cầu về nền chịu lực.

Thông gió phòng máy

Phòng máy cần có cửa lấy gió và cửa thoát gió nóng đủ lớn. Khí nóng sau két nước nên được dẫn trực tiếp ra ngoài bằng ống gió có đoạn nối mềm. Không để luồng khí nóng quay trở lại cửa hút.

Hệ thống khí xả

Đường ống nên có đường kính trong tối thiểu 80mm và không làm áp suất ngược vượt 10kPa. Ống cần có khớp mềm, giá đỡ độc lập, lớp cách nhiệt và vị trí thoát nước ngưng.

Hệ thống nhiên liệu

Bồn dầu cần có ống thông hơi, van khóa, điểm xả cặn và biện pháp chống tràn. Đường cấp – hồi phải kín và hạn chế lọt không khí. Nếu dùng bồn rời, độ cao và khoảng cách đến máy phải phù hợp với yêu cầu của động cơ.

Cáp điện và tiếp địa

Cáp đầu ra được tính từ dòng 162A cùng các hệ số hiệu chỉnh. Vỏ máy, khung máy, đầu phát, tủ điện và ATS phải được nối tiếp địa theo thiết kế. Cần kiểm tra thứ tự pha trước khi đóng điện cho tải.

Vận hành thử

Sau lắp đặt, kỹ thuật viên cần kiểm tra điện áp, tần số, dòng từng pha, áp suất dầu, nhiệt độ nước, rò rỉ, chiều quay và hoạt động của ATS. Nên thử theo từng cấp tải và thực hiện nhiều chu kỳ mất điện – có điện trước khi bàn giao.

19. Vận hành và bảo dưỡng

Kiểm tra trước khi khởi động

• Kiểm tra mức dầu bôi trơn.
• Kiểm tra nước làm mát.
• Kiểm tra lượng nhiên liệu.
• Kiểm tra rò rỉ dầu, nước hoặc nhiên liệu.
• Kiểm tra điện áp và đầu cọc ắc quy.
• Kiểm tra cửa hút gió, thoát gió và đường xả.
• Bảo đảm nút dừng khẩn cấp không bị kích hoạt.
• Dọn vật cản khỏi khu vực xung quanh máy.

Chạy thử định kỳ

Máy dự phòng cần được khởi động định kỳ ngay cả khi điện lưới ổn định. Chạy thử giúp kiểm tra ắc quy, hệ thống nhiên liệu, cảm biến, ECU và bộ điều khiển. Không nên chỉ chạy không tải trong thời gian dài; cần có chương trình thử tải phù hợp.

Bảo dưỡng theo giờ và thời gian

Dầu động cơ, lọc dầu, lọc nhiên liệu, lọc gió, nước làm mát và dây đai phải được kiểm tra hoặc thay theo lịch. Máy chạy ít giờ vẫn có các vật tư bị lão hóa theo thời gian.

Ghi nhật ký vận hành

Nhật ký nên ghi ngày chạy, số giờ, mức tải, điện áp, tần số, dòng điện, áp suất dầu, nhiệt độ nước, lượng nhiên liệu và cảnh báo. Dữ liệu này giúp theo dõi xu hướng bất thường và lập kế hoạch bảo dưỡng.

Không tự thay đổi cài đặt bảo vệ

Các ngưỡng áp suất dầu, nhiệt độ nước, tốc độ, điện áp và tần số được đặt để bảo vệ máy. Nếu có cảnh báo, cần tìm nguyên nhân trước khi xóa lỗi. Không nên vô hiệu hóa bảo vệ để ép máy tiếp tục chạy.

20. Tiêu chuẩn được công bố

Tổ máy có tham chiếu các tiêu chuẩn sau:

• ISO 9001 về hệ thống quản lý chất lượng.
• ISO 14001 về hệ thống quản lý môi trường.
• ISO 8528 liên quan đến tổ máy phát điện xoay chiều dẫn động bằng động cơ đốt trong.
• ISO 12100 về nguyên tắc an toàn máy.
• ISO 13849 về các bộ phận liên quan đến an toàn của hệ thống điều khiển.
• EN 12601 về an toàn tổ máy phát điện.
• GB 12786 và GB/T 2820.
• IEC 60034 về máy điện quay.
• IEC 60204 về thiết bị điện của máy.
• CE và RETIE theo thông tin công bố của nhà sản xuất.

Các tiêu chuẩn trên không thay thế yêu cầu nghiệm thu riêng của dự án. Công trình vẫn phải tuân thủ quy định về điện, phòng cháy chữa cháy, nhiên liệu, tiếng ồn, môi trường và an toàn lao động tại nơi lắp đặt.

21. Vì sao nên mua máy tại Hưng Thịnh Phát?

Tư vấn công suất theo tải thực tế

Hưng Thịnh Phát hỗ trợ kiểm tra danh sách thiết bị, dòng khởi động và khả năng hoạt động đồng thời. Việc chọn đúng máy giúp hạn chế thiếu công suất, sụt áp khi khởi động hoặc đầu tư máy quá lớn.

Trình bày cấu hình rõ ràng

Báo giá thể hiện model động cơ, thương hiệu đầu phát, bộ điều khiển, kiểu máy, máy cắt, bồn dầu và từng phụ kiện lựa chọn. Khách hàng dễ phân biệt phần tiêu chuẩn với phần mua thêm.

Kiểm tra các thông số cần xác nhận

Đối với các số liệu chưa đồng nhất như dung tích xi lanh hoặc thứ tự giới hạn cản khí nạp, Hưng Thịnh Phát sẽ đối chiếu lại theo số máy và hồ sơ kèm tổ máy trước khi chốt cấu hình dự án. Thông tin không được tự ý sửa hoặc biến thành cam kết khi chưa xác nhận.

Hỗ trợ khảo sát và lắp đặt

Đội ngũ kỹ thuật có thể khảo sát đường vận chuyển, nền móng, thông gió, khí xả, nhiên liệu, cáp điện và vị trí ATS. Tùy nhu cầu, Hưng Thịnh Phát cung cấp từ giao máy đến lắp đặt, chạy thử và hướng dẫn vận hành.

Máy mới 100%

Tổ máy được cung cấp trong tình trạng mới 100%. Khi bàn giao, khách hàng được hướng dẫn kiểm tra ngoại quan, thông số, số giờ hoạt động, mức dầu nước và vận hành thử theo nội dung đã thống nhất.

Hồ sơ giao hàng

Theo thỏa thuận mua bán, hồ sơ có thể gồm chứng nhận xuất xứ, chứng nhận chất lượng và phiếu đóng gói. Các biên bản giao nhận, lắp đặt, chạy thử và hướng dẫn vận hành được chuẩn bị theo yêu cầu của dự án.

Chính sách bảo hành

Bảo hành 24 tháng theo điều kiện trong báo giá hoặc hợp đồng.

Điều kiện bảo hành, thời điểm bắt đầu, trách nhiệm bảo dưỡng và phạm vi hỗ trợ được ghi trong hồ sơ mua bán. Người sử dụng cần vận hành đúng hướng dẫn, dùng nhiên liệu và vật tư phù hợp, đồng thời lưu nhật ký bảo dưỡng.

Hình ảnh thực tế máy phát điện công suất 112kVA thương hiệu Cummins

Các dự án khách hàng sử dụng máy phát điện Cummins tại Hưng Thịnh Phát

22. Câu hỏi thường gặp

Máy phát điện Cummins 112kVA bằng bao nhiêu kW?

Máy có công suất liên tục 90kW và công suất dự phòng 100kW tại hệ số công suất 0,8.

Model động cơ là gì?

Tổ máy sử dụng động cơ Dongfeng Cummins QSB5.9-G30, 6 xi lanh thẳng hàng, phun nhiên liệu common rail điều khiển điện tử và turbo tăng áp.

Dung tích xi lanh của động cơ là bao nhiêu?

Bảng kỹ thuật ghi 3,9 lít, nhưng thông tin này chưa đồng nhất với tên QSB5.9-G30 và kích thước xi lanh 102 × 120mm. Giá trị cần được xác nhận theo động cơ giao thực tế trước khi đưa vào hồ sơ dự án.

Máy sử dụng đầu phát gì?

Cấu hình Hưng Thịnh Phát cung cấp sử dụng đầu phát Stamford thương hiệu Anh, 3 pha, 4 cực, AVR, cách điện cấp H và bảo vệ IP23.

Dòng điện định mức của máy là bao nhiêu?

Dòng điện định mức là 162A tại điện áp 400V, ba pha. Khi chọn cáp và ATS cần tính thêm chiều dài, sụt áp, điều kiện lắp đặt và khả năng chịu ngắn mạch.

Máy tiêu hao bao nhiêu nhiên liệu?

Máy tiêu thụ khoảng 27,7 lít/giờ ở 100% tải liên tục, 22,9 lít/giờ ở 75% tải, 16,1 lít/giờ ở 50% tải và 8,6 lít/giờ ở 25% tải. Tại 100% tải dự phòng, mức được công bố là 30,7 lít/giờ.

Bồn dầu 200 lít có phải thiết bị tiêu chuẩn không?

Không. Bồn dầu đáy 200 lít là phụ kiện mua thêm. Nếu khách hàng lựa chọn, hạng mục này sẽ được ghi riêng trong báo giá.

Bồn dầu 200 lít chạy được bao lâu?

Thời gian lý thuyết khoảng 7,2 giờ ở 100% tải liên tục, 8,7 giờ ở 75% tải và 12,4 giờ ở 50% tải. Thời gian thực tế thấp hơn vì cần chừa nhiên liệu an toàn và tải thường xuyên thay đổi.

DSE6120 có tự khởi động khi mất điện không?

Có. DSE6120 có thể giám sát điện lưới và điều khiển máy khởi động. Để tự chuyển tải giữa lưới và máy phát, cần lắp thêm tủ ATS.

ATS có sẵn theo máy không?

Không. ATS là phụ kiện mua thêm. Dòng định mức, số cực, kiểu chuyển mạch và thương hiệu ATS được chọn theo hệ thống điện của công trình.

Nên chọn máy mở hay chống ồn?

Máy mở phù hợp khi đã có phòng máy đáp ứng thông gió và tiêu âm. Máy chống ồn phù hợp khi đặt ngoài nhà hoặc gần khu vực làm việc. Cả hai phiên bản đều cần nền chắc, thông gió tốt và lối bảo trì.

Máy có phù hợp với kho lạnh không?

Có thể phù hợp nếu đã kiểm tra công suất và dòng khởi động của máy nén. Cần biết số lượng máy nén, công suất từng máy, phương pháp khởi động và số thiết bị hoạt động đồng thời.

Máy có phù hợp với thang máy không?

Có thể phù hợp tùy công suất động cơ, biến tần, tải nền và yêu cầu của hệ thống cứu hộ. Không nên chọn máy chỉ dựa vào công suất định mức của mô-tơ thang máy.

Hồ sơ giao hàng gồm những gì?

Theo thỏa thuận, hồ sơ có thể gồm chứng nhận xuất xứ, chứng nhận chất lượng, phiếu đóng gói, tài liệu hướng dẫn và các biên bản liên quan đến giao nhận hoặc chạy thử.

Máy được bảo hành bao lâu?

Bảo hành 24 tháng theo điều kiện trong báo giá hoặc hợp đồng.

23. Liên hệ báo giá máy phát điện Cummins 112kVA

Máy phát điện Cummins 112kVA phù hợp với công trình cần nguồn điện ba pha, công suất liên tục 90kW và công suất dự phòng 100kW. Cấu hình động cơ Cummins QSB5.9-G30, đầu phát Stamford và bộ điều khiển DSE6120 đáp ứng nhu cầu cấp điện dự phòng cho nhiều lĩnh vực.

Để nhận cấu hình phù hợp, khách hàng nên cung cấp danh sách phụ tải, mô-tơ lớn nhất, phương pháp khởi động, thời gian cần chạy, vị trí đặt máy và yêu cầu về tiếng ồn. Hưng Thịnh Phát sẽ tư vấn máy mở hoặc chống ồn, ATS, bồn dầu, cáp điện và phương án lắp đặt.

Liên hệ ngay để nhận tư vấn và báo giá máy phát điện Cummins 112kVA theo đúng nhu cầu sử dụng.

• Địa chỉ: 17/K5A Phan Huy Ích, Phường An Hội Tây, TP.HCM
• Hotline: 0938 358 401 | 0909 938 401
• Điện thoại: 0283.9877188
• Nhà máy: Khu Công Nghiệp Gò Dầu, Huyện Long Thành, Tỉnh Đồng Nai
• Kho: 273 Phan Văn Hớn, Bà Điểm, Quận 12, Tp. HCM
• Email: hongphuc.eng39@mayphatdiengiare.vn
• Website: mayphatdiengiare.vn
