Máy phát điện Cummins 275kVA

Máy phát điện Cummins 275kVA AOSIF AC313-I

Máy phát điện Cummins 275kVA AOSIF AC313-I là tổ máy phát điện diesel công nghiệp thuộc dòng CCEC 50Hz. Máy sử dụng động cơ Cummins QSNT-G7, công suất chính 275kVA/220kW và công suất dự phòng 313kVA/250kW.

Cấu hình phù hợp cung cấp nguồn điện chính hoặc nguồn điện dự phòng cho nhà máy, nhà xưởng, kho lạnh, khách sạn, tòa nhà, bệnh viện, trạm bơm và các công trình có phụ tải ba pha quy mô trung bình đến lớn.

Đây là tổ máy mang thương hiệu AOSIF, sử dụng động cơ Cummins. Sản phẩm có thể cung cấp dưới dạng máy trần hoặc lắp vỏ cách âm tùy theo vị trí và yêu cầu kiểm soát tiếng ồn của công trình.

Thông số kỹ thuật máy phát điện Cummins 275kVA

Máy phát điện 275kVA cung cấp được bao nhiêu kW?

Ở hệ số công suất 0,8, công suất chính 275kVA tương đương 220kW. Đây là công suất dùng để tính toán phụ tải vận hành ở chế độ Prime.

Công suất dự phòng của máy là 313kVA, tương đương 250kW. Mức này được sử dụng trong thời gian nguồn điện chính gặp sự cố, không phải công suất dành cho vận hành liên tục.

Dòng điện ba pha tham khảo ở điện áp 400V:

• Công suất chính 275kVA tương đương khoảng 397A; hồ sơ công bố dòng định mức 396A.
• Công suất dự phòng 313kVA tương đương khoảng 452A.
• Máy cắt đầu ra theo cấu hình là 630A.

Máy cắt 630A đảm nhiệm chức năng đóng cắt và bảo vệ đầu ra. Thông số này không có nghĩa tổ máy được phép cấp liên tục dòng điện 630A.

Khi lựa chọn máy, cần tính tổng công suất của các thiết bị hoạt động đồng thời, hệ số công suất, dòng khởi động của motor, trình tự đóng tải và khả năng mở rộng phụ tải trong tương lai.

Đối với máy nén lạnh, bơm, quạt công nghiệp, thang máy hoặc motor công suất lớn, không nên chỉ cộng tổng số kW trên nhãn thiết bị. Cần kiểm tra phương pháp khởi động trực tiếp, sao–tam giác, khởi động mềm hay biến tần để lựa chọn công suất máy phát phù hợp.

Ý nghĩa model AOSIF AC313-I

AC313-I là model tổ máy do AOSIF đặt theo nhóm công suất dự phòng khoảng 313kVA. Công suất chính của cấu hình này là 275kVA/220kW.

Vì vậy:

• Tên sản phẩm: Máy phát điện Cummins 275kVA.
• Model tổ máy: AOSIF AC313-I.
• Công suất vận hành chính: 275kVA/220kW.
• Công suất dự phòng: 313kVA/250kW.

Không nên nhầm AC313-I với tổ máy chạy liên tục 313kVA hoặc 313kW.

Báo giá và hợp đồng nên thể hiện đầy đủ model, công suất Prime/Standby, động cơ, đầu phát, điện áp, máy cắt, bộ điều khiển và phiên bản máy trần hoặc vỏ cách âm.

Động cơ Cummins QSNT-G7

Cummins QSNT-G7 là động cơ diesel 4 kỳ, 6 xi-lanh thẳng hàng, sử dụng turbo tăng áp và làm mát khí nạp. Động cơ được trang bị hệ thống nhiên liệu CELECT và bộ điều tốc điện tử ECM.

Turbo tăng áp giúp tăng lượng không khí nạp vào động cơ. Bộ làm mát khí nạp làm giảm nhiệt độ khí sau turbo, hỗ trợ động cơ duy trì công suất khi phụ tải thay đổi.

Bộ điều tốc ECM kiểm soát tốc độ động cơ, giúp tổ máy duy trì tần số đầu ra ổn định hơn khi đóng hoặc cắt tải.

Hệ thống bôi trơn

Lượng dầu cần sử dụng khi thay thực tế phải được kiểm tra theo que thăm dầu, cấu hình cácte và hướng dẫn bảo dưỡng đi kèm động cơ. Không nên mặc định đổ đủ 38,6 lít trong mọi lần thay dầu.

Dầu động cơ và bộ lọc cần được thay theo số giờ hoạt động, thời gian sử dụng và điều kiện môi trường tại công trình.

Hệ thống làm mát, khí nạp và khí xả

Dung tích nước làm mát toàn hệ thống có thể thay đổi theo két nước, đường ống và cấu hình sản xuất thực tế. Khi bàn giao cần đối chiếu thêm bản vẽ và tài liệu của tổ máy được cung cấp.

Phòng máy phải có đủ lượng gió phục vụ quá trình đốt cháy và giải nhiệt. Luồng khí nóng sau két nước cần được dẫn ra ngoài, tránh quay trở lại cửa lấy gió.

Đường ống khí xả phải có khớp nối mềm, giá đỡ riêng và lớp cách nhiệt phù hợp. Tổng trở lực đường xả không được vượt quá giới hạn 10kPa của động cơ.

Mức tiêu hao nhiên liệu

Các mức trên là số liệu tham khảo trong điều kiện thử nghiệm tiêu chuẩn. Lượng dầu tiêu thụ thực tế có thể thay đổi theo:

• Công suất tải thực tế.
• Chất lượng nhiên liệu.
• Nhiệt độ môi trường.
• Độ cao lắp đặt.
• Tình trạng động cơ và hệ thống nhiên liệu.
• Chất lượng dầu bôi trơn.
• Chu kỳ bảo dưỡng.
• Mức độ ổn định của phụ tải.

Cần hạn chế để máy vận hành kéo dài ở tải quá thấp vì có thể làm giảm hiệu quả đốt cháy nhiên liệu và phát sinh muội than.

Thùng dầu 470 lít chạy được bao lâu?

Cả phiên bản máy trần và vỏ cách âm đều được hồ sơ công bố dung tích thùng dầu đáy 470 lít.

Thời gian vận hành lý thuyết được tính bằng dung tích thùng dầu chia cho mức tiêu hao nhiên liệu:

Thời gian thực tế sẽ thấp hơn vì không nên sử dụng toàn bộ dung tích hình học của thùng dầu. Cần chừa thể tích giãn nở, lượng dầu không hút được và mức nhiên liệu an toàn để tránh không khí lọt vào đường ống.

Nếu công trình cần vận hành dài hơn, có thể bổ sung bình dầu ngày, bồn dầu ngoài, bơm cấp nhiên liệu tự động và cảnh báo mức dầu thấp.

Thông số đầu phát điện

Hồ sơ kỹ thuật xác định đặc tính của đầu phát nhưng không ấn định thương hiệu và model cụ thể. Thương hiệu đầu phát phải được ghi rõ trong báo giá hoặc hợp đồng.

AVR điều chỉnh điện áp đầu ra khi phụ tải thay đổi. Bước dây quấn hai phần ba hỗ trợ hạn chế một số thành phần sóng hài trong điện áp đầu ra.

Đối với UPS, biến tần, thiết bị điện tử công suất hoặc tải phi tuyến, đầu phát cần được lựa chọn theo đặc tính tải thực tế. Có thể phải tăng công suất đầu phát hoặc sử dụng tùy chọn PMG tùy theo yêu cầu của hệ thống.

Bộ điều khiển Deep Sea DSE6120

DSE6120 là bộ điều khiển AMF dành cho một máy phát điện. Thiết bị theo dõi điện lưới, động cơ và đầu phát, đồng thời phát lệnh khởi động khi nguồn điện lưới gặp sự cố.

Các chức năng chính gồm:

• Màn hình LCD hiển thị trạng thái vận hành.
• Giám sát điện áp và tần số điện lưới.
• Giám sát điện áp, dòng điện và tần số máy phát.
• Hiển thị công suất kW, kVA, kVAr và hệ số công suất.
• Theo dõi tốc độ động cơ.
• Theo dõi áp suất dầu.
• Theo dõi nhiệt độ nước làm mát.
• Giám sát điện áp ắc quy.
• Ghi nhận thời gian vận hành.
• Lưu lịch sử sự kiện.
• Hỗ trợ khởi động từ xa.
• Cảnh báo quá tải.
• Bảo vệ quá áp và thấp áp.
• Cảnh báo áp suất dầu thấp.
• Cảnh báo nhiệt độ nước cao.
• Bảo vệ quá tốc độ.
• Cảnh báo không khởi động được.
• Hỗ trợ động cơ điều khiển điện tử.
• Nút dừng khẩn cấp.

DSE6120 có khả năng giám sát điện lưới và phát lệnh khởi động máy. Tuy nhiên, để tự động chuyển phụ tải giữa điện lưới và máy phát vẫn cần tủ ATS hoặc hệ thống đóng cắt tương ứng.

Tủ ATS là thiết bị lựa chọn thêm và chỉ được xem là đi kèm tổ máy khi được ghi rõ trong báo giá hoặc hợp đồng.

Máy cắt đầu ra 630A

AOSIF AC313-I sử dụng máy cắt đầu ra có dòng định mức 630A.

Khi thiết kế hệ thống điện cần kiểm tra đồng bộ:

• Dòng tải làm việc thực tế.
• Khả năng cắt ngắn mạch của máy cắt.
• Đặc tuyến bảo vệ và khả năng chỉnh định.
• Tiết diện và số lượng cáp điện.
• Chiều dài tuyến cáp.
• Phương pháp lắp đặt cáp.
• Độ sụt áp cho phép.
• Hệ thống tiếp địa.
• Khả năng phối hợp với ATS.
• Khả năng phối hợp với tủ điện tổng.
• Dòng khởi động của motor lớn.

Thương hiệu máy cắt tiêu chuẩn cần được xác nhận theo cấu hình cung cấp. Có thể lựa chọn máy cắt ABB hoặc Schneider theo yêu cầu của dự án.

Kích thước và trọng lượng

Kích thước và trọng lượng trên là dữ liệu cấu hình trong hồ sơ. Trước khi làm móng, mở cửa vận chuyển hoặc bố trí phương án cẩu hạ, cần xác nhận lại bản vẽ sản xuất của máy giao thực tế.

Khoảng trống bảo dưỡng phải đủ để mở cửa vỏ, tháo bộ lọc, kiểm tra động cơ, đầu phát, két nước, ắc quy và máy cắt.

Phiên bản máy trần và vỏ cách âm

Máy phát điện Cummins 275kVA máy trần

Phiên bản máy trần phù hợp lắp trong phòng máy đã có hệ thống thông gió, giảm thanh, dẫn khí xả và biện pháp bảo vệ thiết bị khỏi thời tiết.

Ưu điểm:

• Thuận tiện kiểm tra và bảo dưỡng.
• Dễ thiết kế theo mặt bằng phòng máy.
• Chi phí đầu tư ban đầu thấp hơn vỏ cách âm.
• Linh hoạt bố trí hệ thống giảm thanh riêng.
• Kích thước và trọng lượng nhỏ hơn phiên bản chống ồn.

Máy phát điện Cummins 275kVA chống ồn

Phiên bản vỏ cách âm phù hợp với bệnh viện, khách sạn, tòa nhà, nhà máy hoặc khu vực cần hạn chế tiếng ồn.

Đặc điểm của vỏ cách âm AOSIF:

• Thân vỏ bằng thép, xử lý bề mặt và sơn phủ chống ăn mòn.
• Vật liệu tiêu âm mật độ cao bên trong.
• Cửa lấy gió và thoát gió được thiết kế theo công suất máy.
• Bản lề, tay nắm và khóa cửa bằng thép không gỉ.
• Cửa bảo dưỡng bố trí hai bên.
• Lưới bảo vệ tại cửa gió và đường khí xả.
• Đèn chiếu sáng bên trong.
• Nút dừng khẩn cấp.
• Vị trí đấu nối cáp thuận tiện.
• Điểm nâng và vị trí xe nâng phục vụ vận chuyển.
• Thùng nhiên liệu tích hợp dưới khung bệ.

Độ ồn cụ thể cần được xác nhận theo cấu hình vỏ, khoảng cách đo và điều kiện lắp đặt. Không nên công bố một mức độ ồn cố định nếu hồ sơ của máy giao thực tế chưa có dữ liệu thử nghiệm.

Phạm vi cung cấp tiêu chuẩn

Cấu hình tiêu chuẩn của tổ máy AOSIF AC313-I gồm:

• Động cơ Cummins QSNT-G7.
• Đầu phát điện xoay chiều.
• Két nước và quạt làm mát.
• Bộ điều khiển Deep Sea DSE6120.
• Máy cắt đầu ra.
• Khung bệ thép chịu lực.
• Thùng dầu đáy 470 lít.
• Bộ giảm chấn.
• Bộ giảm thanh khí xả.
• Khớp nối mềm đường ống xả.
• Bộ ắc quy khởi động.
• Tài liệu hướng dẫn vận hành và bảo dưỡng.

Phạm vi cung cấp cuối cùng phải được thể hiện trong báo giá hoặc hợp đồng. Thương hiệu đầu phát, máy cắt và ắc quy cần được xác nhận theo cấu hình đặt hàng.

Thiết bị lựa chọn thêm

Các thiết bị có thể trang bị theo yêu cầu gồm:

• Vỏ cách âm hoặc container.
• Tủ ATS tự động chuyển nguồn.
• Hệ thống hòa đồng bộ.
• Máy cắt ABB hoặc Schneider.
• Bình dầu ngày hoặc bồn dầu ngoài.
• Bơm cấp nhiên liệu tự động.
• Cảnh báo mức nhiên liệu thấp.
• Bộ lọc tách nước nhiên liệu.
• Bộ sấy nước làm mát.
• Bộ sấy dầu bôi trơn.
• Bộ sấy chống ngưng tụ đầu phát.
• Bộ kích từ PMG.
• Cảm biến nhiệt độ cuộn dây và ổ bi.
• Xử lý chống ẩm, chống nấm mốc và hơi muối.
• Rơ-le bảo vệ chạm đất.
• Hệ thống giám sát từ xa.
• Bộ dụng cụ bảo dưỡng.
• Rơ-moóc di động.

Tiêu chuẩn tham chiếu

Hồ sơ kỹ thuật của tổ máy liệt kê các tiêu chuẩn và hệ thống quản lý sau:

• ISO 9001.
• ISO 14001.
• ISO 8528.
• ISO 12100.
• ISO 13849.
• EN 12601.
• GB 12786.
• GB/T 2820.
• IEC 60034.
• IEC 60204.
• CE.
• RETIE.

Tiêu chuẩn và chứng nhận áp dụng cho sản phẩm giao thực tế cần được đối chiếu với CO, CQ và hồ sơ của lô hàng. Không nên hiểu danh sách tham chiếu trong tài liệu giới thiệu là toàn bộ chứng nhận đều áp dụng giống nhau cho mọi cấu hình.

Yêu cầu lắp đặt máy phát điện 275kVA

Nền móng và vị trí đặt máy

Nền đặt máy phải có khả năng chịu tải trọng của tổ máy và hạn chế truyền rung sang kết cấu công trình.

Cần căn cứ trọng lượng 3.650kg của máy trần hoặc 5.150kg của phiên bản vỏ cách âm để thiết kế nền, phương án vận chuyển và cẩu hạ.

Thông gió phòng máy

Phòng máy cần có đủ lượng gió cho quá trình đốt cháy và giải nhiệt. Cửa thoát khí nóng phải phù hợp với diện tích két nước và không được làm khí nóng tuần hoàn trở lại cửa lấy gió.

Nếu sử dụng ống dẫn gió, cần kiểm tra tổn thất áp suất và sử dụng khớp nối mềm giữa két nước với kết cấu công trình.

Đường ống khí xả

Đường ống xả cần có khớp nối mềm, giá đỡ riêng, bọc cách nhiệt và giải pháp thoát nước ngưng.

Tổng áp suất ngược của hệ thống khí xả không được vượt quá 10kPa. Khi đường ống dài hoặc có nhiều co, cần tính toán lại đường kính thay vì mặc định sử dụng ống 127mm cho toàn bộ tuyến.

Hệ thống nhiên liệu

Thùng dầu đáy có dung tích 470 lít. Nếu yêu cầu vận hành liên tục trong thời gian dài, cần tính toán thêm:

• Bình dầu ngày.
• Bồn dầu ngoài.
• Đường cấp và đường hồi nhiên liệu.
• Bơm cấp dầu tự động.
• Lọc tách nước.
• Cảnh báo mức dầu.
• Phương án chống tràn và phòng cháy.

Hệ thống điện

Cáp động lực, máy cắt, ATS, tủ điện tổng và hệ thống tiếp địa phải được lựa chọn theo dòng điện làm việc, chiều dài tuyến cáp, phương pháp lắp đặt, nhiệt độ môi trường và độ sụt áp cho phép.

Không nên lựa chọn tiết diện cáp chỉ dựa trên dòng định mức 630A của máy cắt.

Ứng dụng của máy phát điện Cummins 275kVA

AOSIF AC313-I phù hợp sử dụng cho:

• Nhà máy và nhà xưởng sản xuất.
• Kho lạnh và cơ sở chế biến thực phẩm.
• Khách sạn và tòa nhà văn phòng.
• Bệnh viện và cơ sở y tế.
• Trường học và cơ quan hành chính.
• Trung tâm thương mại và siêu thị.
• Trạm bơm và hệ thống xử lý nước.
• Trang trại và cơ sở chăn nuôi.
• Công trình xây dựng.
• Hệ thống viễn thông và phòng máy.
• Nguồn điện dự phòng cho hệ thống phòng cháy chữa cháy.

Đối với phụ tải có máy nén, bơm, quạt, thang máy hoặc motor lớn, cần tính dòng khởi động và trình tự đóng tải trước khi quyết định công suất máy.

Giá máy phát điện Cummins 275kVA

Giá máy phát điện Cummins 275kVA AOSIF AC313-I phụ thuộc vào:

• Phiên bản máy trần hoặc vỏ cách âm.
• Thương hiệu và model đầu phát.
• Thương hiệu máy cắt.
• Tủ ATS và hệ thống điều khiển.
• Yêu cầu giảm thanh và xử lý khí xả.
• Hệ thống nhiên liệu ngoài.
• Phương án vận chuyển và cẩu hạ.
• Khoảng cách từ máy đến tủ điện tổng.
• Khối lượng vật tư và lắp đặt tại công trình.

Hồ sơ và bảo hành

Tổ máy được cung cấp mới 100%. Hồ sơ bàn giao theo báo giá hoặc hợp đồng có thể gồm:

• Chứng nhận xuất xứ CO.
• Chứng nhận chất lượng CQ.
• Packing List.
• Tài liệu hướng dẫn vận hành.
• Tài liệu bảo dưỡng động cơ.
• Sơ đồ đấu nối điện.
• Biên bản chạy thử.
• Biên bản nghiệm thu và bàn giao.
• Phiếu hoặc điều khoản bảo hành.

Thời gian bảo hành 24 tháng được áp dụng theo điều kiện trong báo giá hoặc hợp đồng. Giới hạn số giờ vận hành, vật tư tiêu hao, lịch bảo dưỡng và các trường hợp loại trừ bảo hành cần được ghi rõ trong hồ sơ giao dịch.

Vì sao nên chọn Hưng Thịnh Phát?

Hưng Thịnh Phát hỗ trợ khách hàng khảo sát phụ tải, lựa chọn cấu hình máy và xây dựng phương án lắp đặt phù hợp với từng công trình.

Đối với AOSIF AC313-I, quá trình tư vấn tập trung vào:

• Công suất vận hành thực tế 220kW.
• Dòng khởi động của motor.
• Đặc tính UPS hoặc biến tần.
• Lựa chọn đầu phát.
• Máy cắt và tủ ATS.
• Hệ thống nhiên liệu.
• Thông gió phòng máy.
• Đường khí xả.
• Phương án vận chuyển và cẩu hạ.

Phạm vi cung cấp và cam kết cụ thể được thể hiện trong báo giá hoặc hợp đồng, bao gồm thiết bị, hồ sơ, vận chuyển, lắp đặt, chạy thử, hướng dẫn vận hành và bảo hành tại công trình.

Hình ảnh máy phát điện sử dụng động cơ Cummins do Hưng Thịnh Phát cung cấp

♻️Mua ngay: Máy phát điện Cummins 320kVA

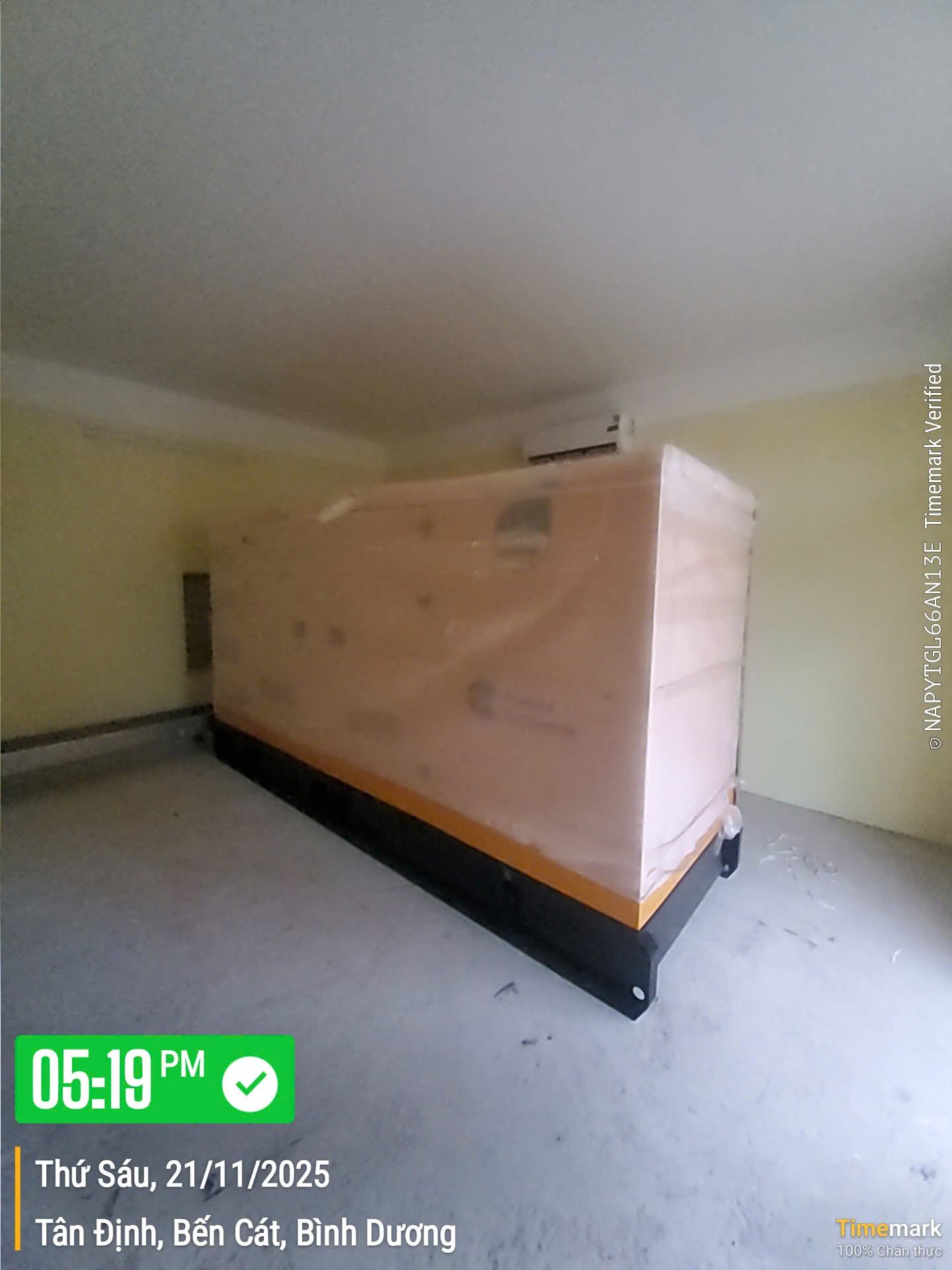

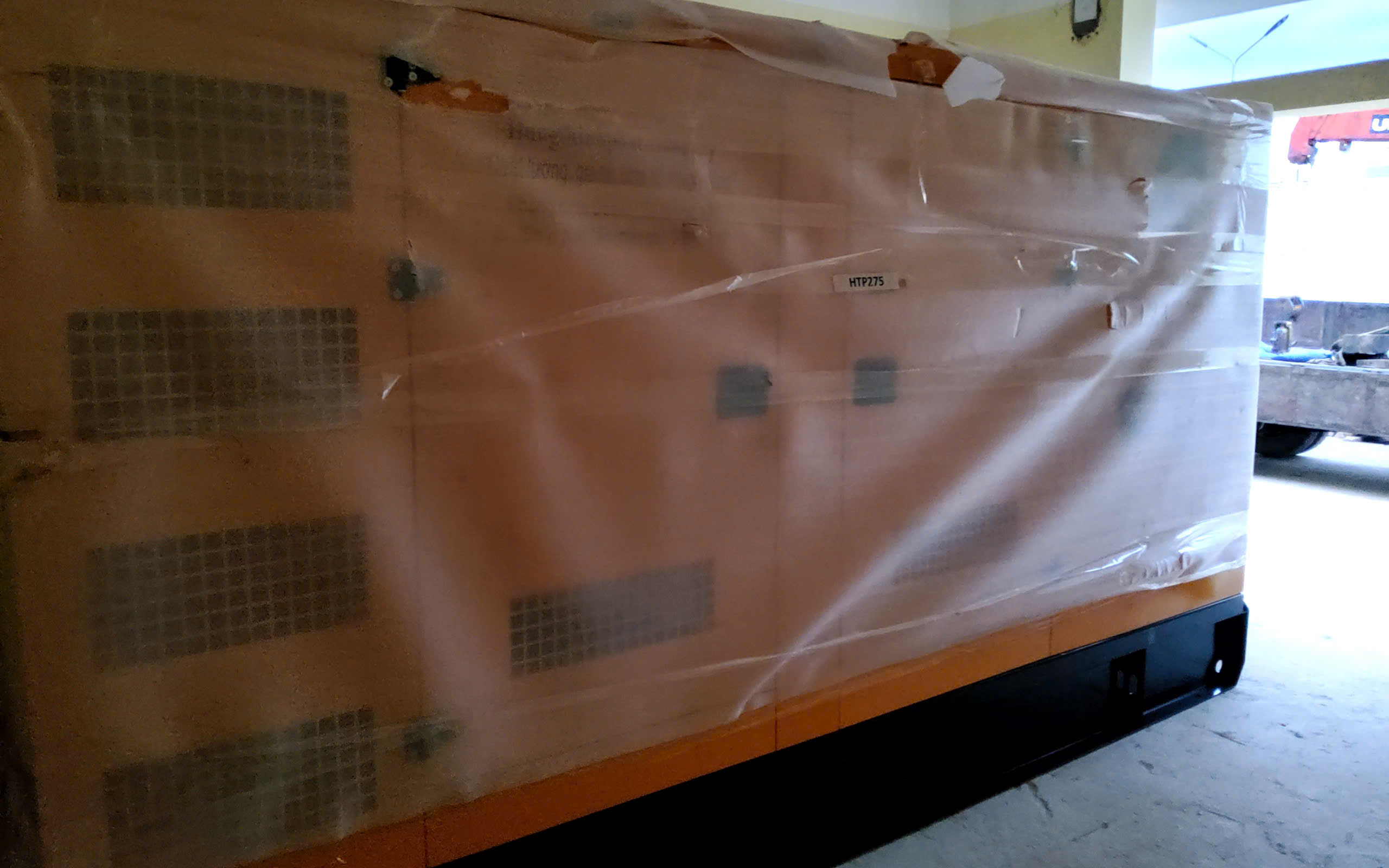

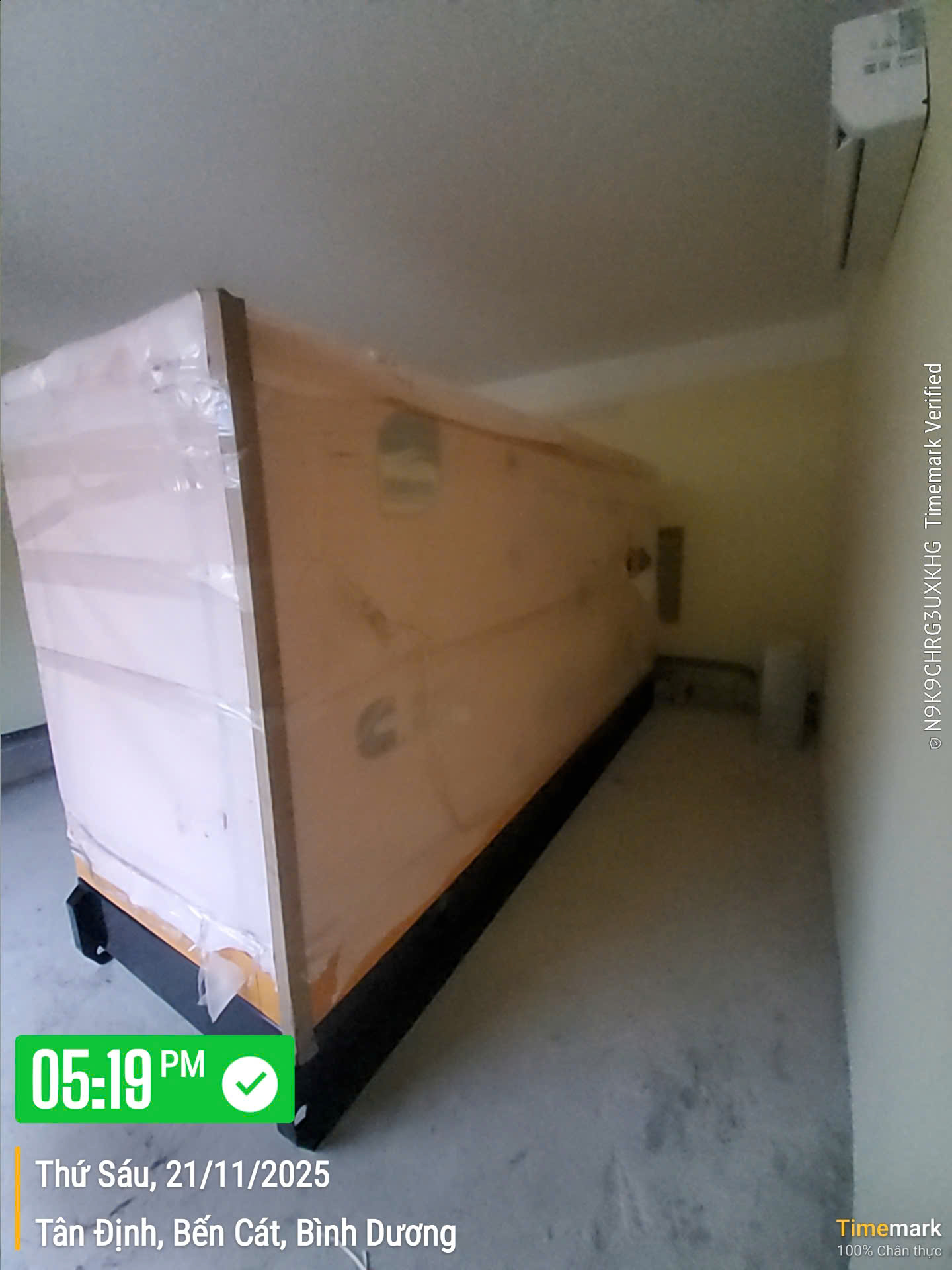

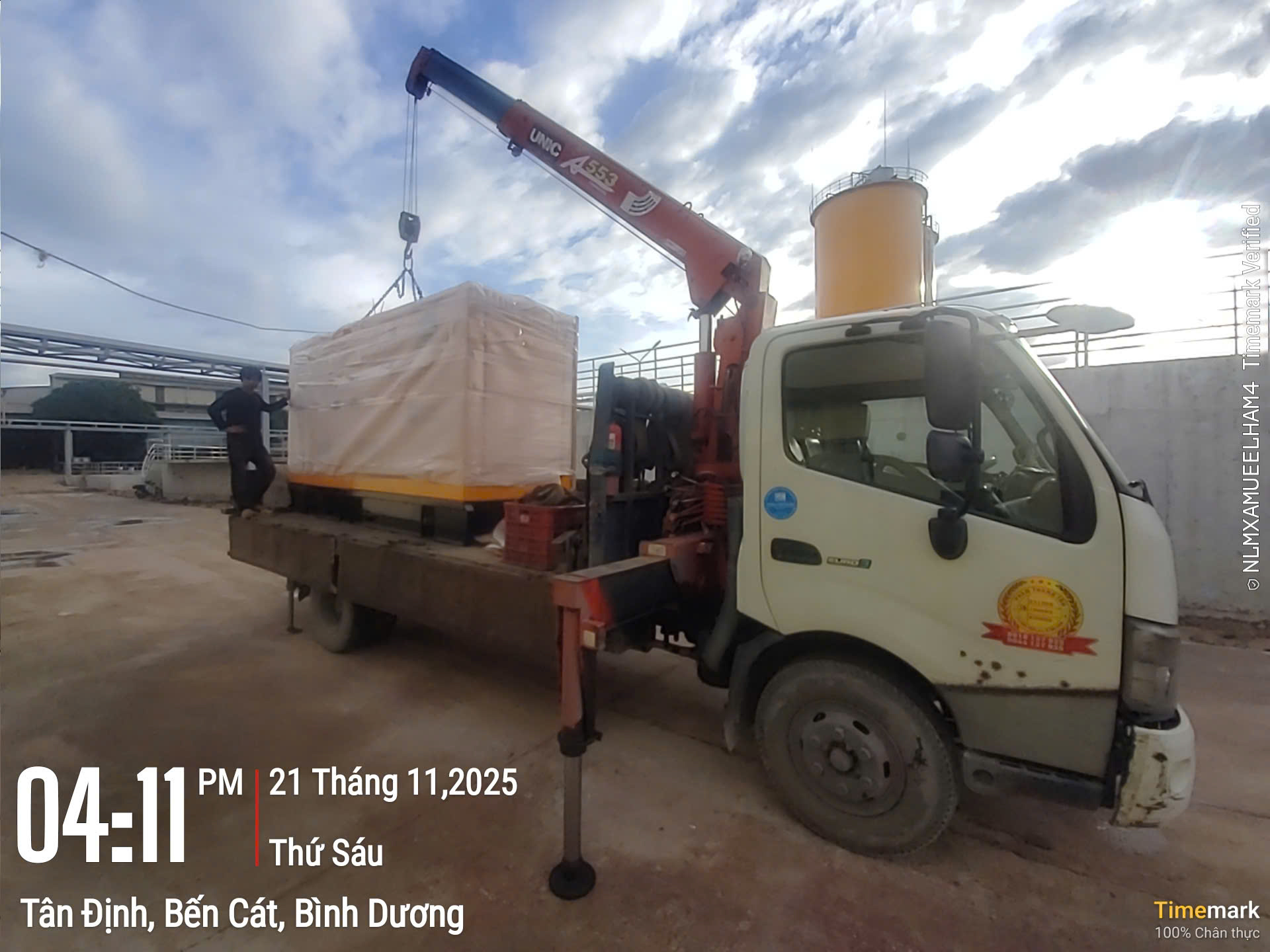

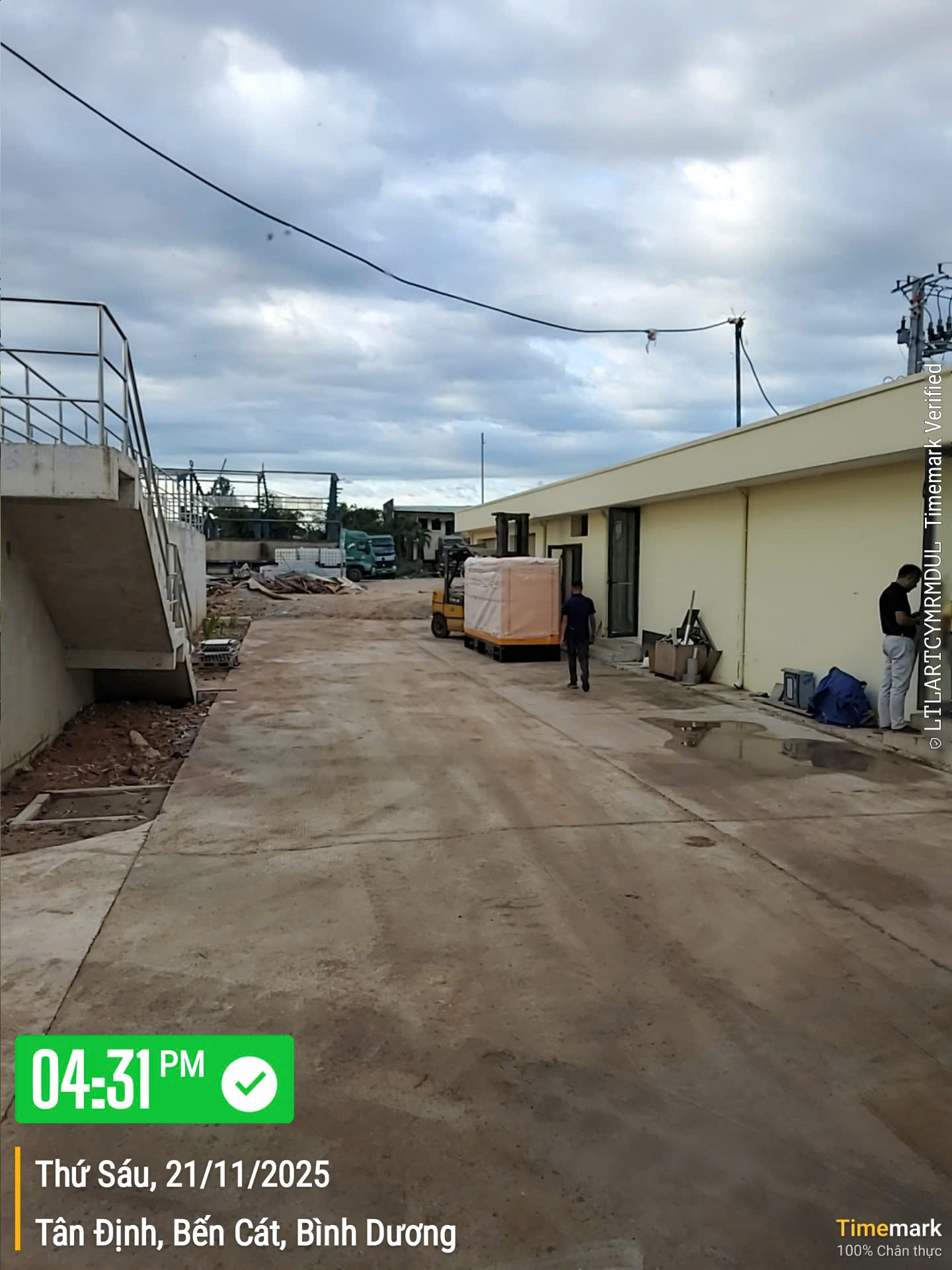

Các dự án khách hàng sử dụng máy phát điện Cummins tại Hưng Thịnh Phát

Câu hỏi thường gặp

Máy phát điện 275kVA tương đương bao nhiêu kW?

Ở hệ số công suất 0,8, công suất 275kVA tương đương 220kW. Tổng tải sử dụng thực tế cần có dự phòng cho dòng khởi động và khả năng tăng tải.

AC313-I có phải máy phát điện 313kVA chạy liên tục không?

Không. AC313-I là model tổ máy. Công suất chính là 275kVA/220kW, còn 313kVA/250kW là công suất dự phòng.

Máy sử dụng động cơ Cummins nào?

Tổ máy sử dụng động cơ Chongqing Cummins QSNT-G7, 6 xi-lanh thẳng hàng, dung tích 14 lít, turbo tăng áp và làm mát khí nạp.

Máy tiêu hao bao nhiêu dầu mỗi giờ?

Mức tiêu hao tham khảo là 67,3 lít/giờ ở 100% công suất chính, 52,7 lít/giờ ở 75% tải, 37,7 lít/giờ ở 50% tải và 21,5 lít/giờ ở 25% tải.

Thùng dầu 470 lít chạy được bao lâu?

Ở 100% công suất chính, thời gian lý thuyết khoảng 7 giờ. Thời gian thực tế thấp hơn vì không sử dụng hết dung tích hình học của thùng và cần duy trì mức nhiên liệu an toàn.

DSE6120 có thay thế được tủ ATS không?

Không. DSE6120 giám sát điện lưới và có thể phát lệnh khởi động máy. Việc chuyển phụ tải giữa điện lưới và máy phát vẫn cần tủ ATS hoặc hệ thống đóng cắt phù hợp.

Đầu phát tiêu chuẩn là thương hiệu nào?

Hồ sơ kỹ thuật chưa ấn định thương hiệu và model đầu phát. Thông tin này phải được ghi rõ trong báo giá hoặc hợp đồng.

Máy có phiên bản chống ồn không?

Có. Tổ máy có phiên bản máy trần và vỏ cách âm. Phiên bản chống ồn có kích thước tham khảo 3.850 × 1.400 × 2.180mm và trọng lượng khoảng 5.150kg.

Máy cắt 630A có nghĩa máy cấp được 630A không?

Không. Máy cắt 630A là thiết bị đóng cắt và bảo vệ. Dòng định mức của tổ máy ở công suất chính là khoảng 396A.

Liên hệ báo giá máy phát điện Cummins 275kVA

Để nhận cấu hình và báo giá phù hợp, khách hàng nên cung cấp:

• Danh sách phụ tải sử dụng.
• Tổng công suất hoạt động đồng thời.
• Công suất motor lớn nhất.
• Phương pháp khởi động motor.
• Thời gian cần vận hành.
• Vị trí đặt máy.
• Khoảng cách từ máy đến tủ điện.
• Yêu cầu về ATS hoặc vỏ cách âm.

Hưng Thịnh Phát hỗ trợ khảo sát, lựa chọn công suất, vận chuyển, cẩu hạ, lắp đặt và chạy thử máy phát điện tại công trình.

• Địa chỉ: 17/K5A Phan Huy Ích, Phường An Hội Tây, TP.HCM
• Hotline: 0938 358 401 | 0909 938 401
• Điện thoại: 0283.9877188
• Nhà máy: Khu Công Nghiệp Gò Dầu, Huyện Long Thành, Tỉnh Đồng Nai
• Kho: 273 Phan Văn Hớn, Bà Điểm, Quận 12, Tp. HCM
• Email: hongphuc.eng39@mayphatdiengiare.vn
• Website: mayphatdiengiare.vn
