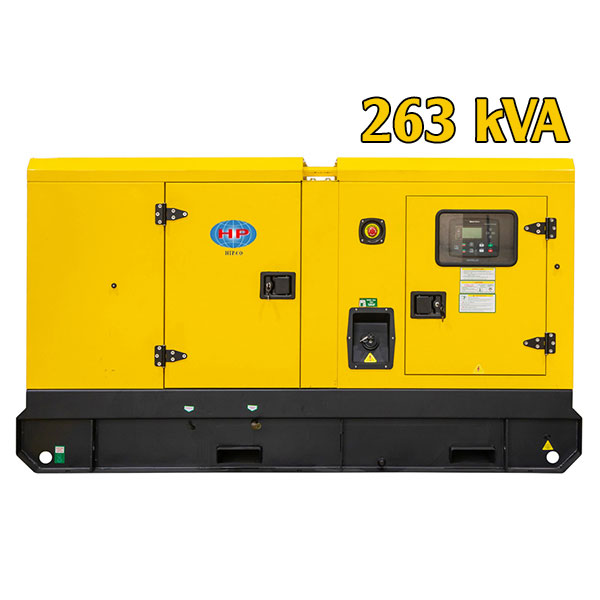

Máy phát điện Cummins 263kVA

Máy phát điện Cummins 263kVA AOSIF AC300

Máy phát điện Cummins 263kVA AOSIF AC300 là tổ máy phát điện diesel công nghiệp thuộc dòng CCEC 50Hz. Máy sử dụng động cơ Cummins QSM11-G1, công suất chính 263kVA/210kW và công suất dự phòng 300kVA/240kW.

Cấu hình phù hợp cung cấp nguồn điện chính hoặc nguồn điện dự phòng cho nhà máy, nhà xưởng, tòa nhà, khách sạn, bệnh viện, kho lạnh, trạm bơm và các công trình có phụ tải ba pha quy mô trung bình đến lớn.

Đây là tổ máy mang thương hiệu AOSIF, sử dụng động cơ Cummins. Máy có thể cung cấp dưới dạng máy trần hoặc lắp vỏ cách âm theo yêu cầu công trình.

Thông số kỹ thuật máy phát điện Cummins 263kVA

Công suất 263kVA cấp được bao nhiêu kW?

Ở hệ số công suất 0,8, công suất chính 263kVA tương đương khoảng 210kW. Đây là giá trị dùng để tính toán phụ tải vận hành ở chế độ Prime.

Công suất dự phòng của máy là 300kVA, tương đương 240kW. Mức công suất này được sử dụng khi nguồn điện chính gặp sự cố và không phải công suất dành cho vận hành liên tục.

Dòng điện ba pha tham khảo ở điện áp 400V:

• Công suất chính 263kVA tương đương khoảng 379A.
• Công suất dự phòng 300kVA tương đương khoảng 433A.
• Máy cắt đầu ra theo cấu hình là 630A.

Máy cắt 630A đảm nhiệm chức năng đóng cắt và bảo vệ đầu ra. Dòng định mức của máy cắt không đồng nghĩa tổ máy được phép cấp liên tục 630A.

Khi lựa chọn công suất, cần tính tổng tải chạy đồng thời, dòng khởi động của motor, chế độ đóng tải, hệ số công suất và khả năng mở rộng phụ tải.

Ý nghĩa model AOSIF AC300

AC300 là model tổ máy do AOSIF đặt theo nhóm công suất dự phòng 300kVA. Công suất chính của cấu hình này là 263kVA/210kW.

Vì vậy, khi tính tải vận hành thường xuyên cần sử dụng công suất chính 210kW, không lấy tên model AC300 để hiểu máy có thể cấp liên tục 300kW.

Báo giá và hợp đồng nên thể hiện đầy đủ:

• Model tổ máy AC300.
• Công suất chính 263kVA/210kW.
• Công suất dự phòng 300kVA/240kW.
• Điện áp và tần số.
• Model động cơ.
• Cấu hình đầu phát.
• Máy cắt và bộ điều khiển.
• Phiên bản máy trần hoặc vỏ cách âm.

Động cơ Cummins QSM11-G1

Cummins QSM11-G1 là động cơ diesel 4 kỳ, 6 xi-lanh thẳng hàng, sử dụng turbo tăng áp và làm mát khí nạp. Động cơ được trang bị hệ thống nhiên liệu điều khiển điện tử CELECT.

Hệ thống điều khiển điện tử giúp động cơ duy trì tốc độ ổn định khi phụ tải thay đổi. Turbo tăng áp và bộ làm mát khí nạp hỗ trợ tăng lượng không khí nạp, đáp ứng yêu cầu công suất của tổ máy.

Hệ thống bôi trơn

Lượng dầu bôi trơn khi thay thực tế cần được xác nhận theo cấu hình cácte, loại lọc và hướng dẫn bảo dưỡng đi kèm động cơ.

Hệ thống làm mát và khí nạp

Két nước, quạt làm mát, cửa lấy gió và cửa thoát khí nóng phải được bố trí phù hợp với điều kiện phòng máy. Luồng khí nóng sau két nước cần được dẫn ra ngoài để hạn chế tuần hoàn ngược trở lại khu vực lấy gió.

Mức tiêu hao nhiên liệu

Mức tiêu hao nhiên liệu trên là số liệu tham khảo trong điều kiện thử nghiệm tiêu chuẩn. Lượng dầu thực tế có thể thay đổi theo phụ tải, chất lượng nhiên liệu, nhiệt độ môi trường, độ cao, tình trạng động cơ và chế độ bảo dưỡng.

Để động cơ làm việc hiệu quả, tải vận hành thường xuyên nên nằm trong vùng công suất phù hợp. Cần hạn chế để máy chạy kéo dài ở tải quá thấp vì có thể làm giảm hiệu quả đốt cháy nhiên liệu.

Thông số đầu phát điện

Hồ sơ kỹ thuật xác định đặc tính điện của đầu phát nhưng không ấn định thương hiệu và model cụ thể. Thương hiệu đầu phát cần được xác nhận trong báo giá hoặc hợp đồng.

AVR có nhiệm vụ điều chỉnh điện áp đầu ra khi phụ tải thay đổi. Bước dây quấn hai phần ba hỗ trợ hạn chế một số thành phần sóng hài trong điện áp đầu ra.

Đối với UPS, biến tần, thiết bị điện tử công suất hoặc phụ tải có sóng hài cao, đầu phát cần được tính chọn theo đặc tính tải thực tế thay vì chỉ dựa vào tổng công suất kW.

Bộ điều khiển Deep Sea DSE6120

DSE6120 là bộ điều khiển AMF dành cho một máy phát điện. Bộ điều khiển giám sát nguồn điện lưới, động cơ và đầu phát, đồng thời có thể phát lệnh khởi động khi điện lưới gặp sự cố.

Các chức năng chính gồm:

• Hiển thị thông số trên màn hình LCD.
• Giám sát điện áp, dòng điện và tần số.
• Hiển thị công suất kW, kVA, kVAr và hệ số công suất.
• Theo dõi tốc độ động cơ.
• Giám sát điện áp ắc quy.
• Theo dõi áp suất dầu và nhiệt độ nước làm mát.
• Ghi thời gian vận hành.
• Lưu lịch sử sự kiện.
• Hỗ trợ khởi động từ xa.
• Cảnh báo quá tải.
• Cảnh báo điện áp cao hoặc thấp.
• Cảnh báo áp suất dầu thấp.
• Cảnh báo nhiệt độ nước cao.
• Bảo vệ quá tốc độ.
• Cảnh báo không khởi động được.
• Nút dừng khẩn cấp.

DSE6120 có thể phát lệnh khởi động máy khi điện lưới lỗi. Để tự động chuyển phụ tải giữa điện lưới và máy phát vẫn cần tủ ATS hoặc thiết bị đóng cắt phù hợp. Tủ ATS là thiết bị lựa chọn và chỉ đi kèm khi được ghi trong báo giá.

Máy cắt đầu ra 630A

Cấu hình AC300 sử dụng máy cắt đầu ra có dòng định mức 630A. Khi thiết kế hệ thống điện, cần kiểm tra đồng bộ:

• Khả năng cắt ngắn mạch của máy cắt.
• Dòng làm việc thực tế.
• Tiết diện và số lượng cáp điện.
• Chiều dài tuyến cáp.
• Phương pháp lắp đặt cáp.
• Độ sụt áp cho phép.
• Hệ thống tiếp địa.
• Khả năng phối hợp với ATS và tủ điện tổng.
• Khả năng khởi động motor lớn.

Thương hiệu máy cắt tiêu chuẩn cần được xác nhận trong cấu hình cung cấp. Máy cắt ABB hoặc Schneider có thể lựa chọn theo yêu cầu dự án.

Phiên bản máy trần và vỏ cách âm

Phiên bản máy trần

Máy trần phù hợp lắp đặt trong phòng máy đã có hệ thống thông gió, giảm thanh, khí xả và biện pháp bảo vệ thời tiết.

Ưu điểm của phiên bản máy trần:

• Thuận tiện kiểm tra và bảo dưỡng.
• Dễ bố trí trong phòng máy.
• Chi phí đầu tư thấp hơn phiên bản vỏ cách âm.
• Linh hoạt thiết kế hệ thống giảm thanh theo công trình.

Phiên bản vỏ cách âm

Phiên bản vỏ cách âm phù hợp với nhà máy, bệnh viện, khách sạn, tòa nhà và khu vực cần kiểm soát tiếng ồn.

Đặc điểm của vỏ cách âm AOSIF:

• Thân vỏ bằng thép, xử lý bề mặt và sơn phủ chống ăn mòn.
• Vật liệu tiêu âm mật độ cao bên trong.
• Cửa lấy gió và thoát gió được bố trí theo công suất máy.
• Bản lề và khóa cửa bằng thép không gỉ.
• Cửa bảo dưỡng hai bên thân máy.
• Lưới bảo vệ tại cửa gió và đường khí xả.
• Đèn chiếu sáng bên trong.
• Nút dừng khẩn cấp.
• Vị trí đấu nối cáp thuận tiện.
• Điểm nâng và vị trí xe nâng phục vụ vận chuyển.

Độ ồn cụ thể cần được xác nhận theo cấu hình vỏ, khoảng cách đo và điều kiện lắp đặt. Không áp dụng một giá trị độ ồn cố định khi chưa có kết quả thử nghiệm của phiên bản được báo giá.

Kích thước và trọng lượng

Hồ sơ cấu hình hiện tại chưa công bố kích thước, trọng lượng và dung tích thùng dầu đáy cho phiên bản máy trần hoặc vỏ cách âm.

Các thông số này sẽ được xác nhận theo bản vẽ sản xuất trước khi triển khai:

• Thiết kế bệ móng.
• Kích thước cửa vận chuyển.
• Lối tiếp cận phòng máy.
• Phương án cẩu hạ.
• Khoảng cách bảo dưỡng.
• Hệ thống thông gió.
• Vị trí đấu nối cáp và nhiên liệu.

Phạm vi cung cấp tiêu chuẩn

Cấu hình tiêu chuẩn của tổ máy AOSIF AC300 gồm:

• Động cơ Cummins QSM11-G1.
• Đầu phát điện xoay chiều.
• Két nước và quạt làm mát.
• Bảng điều khiển tự động DSE6120.
• Máy cắt đầu ra.
• Khung bệ thép chịu lực.
• Bộ giảm chấn.
• Bộ giảm thanh khí xả.
• Khớp nối mềm đường ống xả.
• Bộ ắc quy khởi động.
• Tài liệu hướng dẫn vận hành và bảo dưỡng.

Phạm vi cung cấp cuối cùng được thể hiện trong báo giá hoặc hợp đồng. Dung tích thùng dầu, thương hiệu đầu phát và máy cắt cần được xác nhận theo cấu hình đặt hàng.

Thiết bị lựa chọn thêm

Các thiết bị có thể trang bị theo yêu cầu gồm:

• Vỏ cách âm hoặc container.
• Tủ ATS tự động chuyển nguồn.
• Hệ thống hòa đồng bộ.
• Máy cắt ABB hoặc Schneider.
• Bình dầu ngày hoặc bồn dầu ngoài.
• Bơm cấp nhiên liệu tự động.
• Cảnh báo mức nhiên liệu thấp.
• Bộ lọc tách nước nhiên liệu.
• Bộ sấy nước làm mát.
• Bộ sấy dầu bôi trơn.
• Bộ sấy chống ngưng tụ đầu phát.
• Bộ kích từ PMG.
• Cảm biến nhiệt độ cuộn dây và ổ bi.
• Xử lý chống ẩm, chống nấm mốc và hơi muối.
• Rơ-le bảo vệ chạm đất.
• Hệ thống giám sát từ xa.
• Bộ dụng cụ bảo dưỡng.
• Rơ-moóc di động.

Tiêu chuẩn tham chiếu

Hồ sơ kỹ thuật của tổ máy liệt kê các tiêu chuẩn và hệ thống quản lý sau:

• ISO 9001.
• ISO 14001.
• ISO 8528.
• ISO 12100.
• ISO 13849.
• EN 12601.
• GB 12786.
• GB/T 2820.
• IEC 60034.
• IEC 60204.
• CE.
• RETIE.

Tiêu chuẩn hoặc chứng nhận áp dụng cho máy giao thực tế cần được đối chiếu với hồ sơ CO, CQ và tài liệu của lô hàng.

Yêu cầu lắp đặt máy phát điện 263kVA

Nền móng và vị trí đặt máy

Nền đặt máy phải có khả năng chịu tải trọng của tổ máy và hạn chế truyền rung sang kết cấu công trình. Cần chừa đủ không gian để kiểm tra động cơ, đầu phát, két nước, bộ lọc và máy cắt.

Thông gió phòng máy

Phòng máy cần có đủ lượng gió cho quá trình đốt cháy và giải nhiệt. Cửa thoát khí nóng phải phù hợp với diện tích két nước và có phương án ngăn khí nóng quay trở lại cửa lấy gió.

Đường ống khí xả

Đường ống xả cần có khớp nối mềm, giá đỡ riêng và vật liệu cách nhiệt. Tổng trở lực đường xả không được vượt quá giới hạn 10kPa của động cơ.

Hệ thống nhiên liệu

Dung tích bình dầu ngày được tính theo mức tiêu hao nhiên liệu và thời gian vận hành yêu cầu. Đường cấp và đường hồi dầu cần được thiết kế theo chênh cao, chiều dài tuyến ống và lưu lượng nhiên liệu.

Hệ thống điện

Cáp động lực, máy cắt, ATS, tủ điện tổng và hệ thống tiếp địa phải được lựa chọn theo dòng điện làm việc, dòng ngắn mạch, chiều dài tuyến cáp và phương pháp lắp đặt.

Ứng dụng của máy phát điện Cummins 263kVA

AOSIF AC300 phù hợp cho:

• Nhà máy và nhà xưởng sản xuất.
• Kho lạnh và cơ sở chế biến thực phẩm.
• Khách sạn và tòa nhà văn phòng.
• Bệnh viện và cơ sở y tế.
• Trường học và cơ quan hành chính.
• Trung tâm thương mại và siêu thị.
• Trạm bơm và hệ thống xử lý nước.
• Trang trại và cơ sở chăn nuôi.
• Công trình xây dựng.
• Hệ thống viễn thông và phòng máy.
• Nguồn điện dự phòng phòng cháy chữa cháy.

Với phụ tải có motor lớn như máy nén, bơm, quạt hoặc thang máy, cần tính dòng khởi động và phương pháp khởi động trước khi quyết định công suất máy.

Giá máy phát điện Cummins 263kVA

Giá máy phát điện AOSIF AC300 phụ thuộc vào:

• Phiên bản máy trần hoặc vỏ cách âm.
• Thương hiệu và model đầu phát.
• Thương hiệu máy cắt.
• Tủ ATS và hệ thống điều khiển.
• Dung tích thùng nhiên liệu.
• Yêu cầu giảm thanh và khí xả.
• Phương án vận chuyển và cẩu hạ.
• Khối lượng lắp đặt tại công trình.

Hồ sơ và bảo hành

Tổ máy được cung cấp mới 100%, xuất xứ Trung Quốc. Hồ sơ bàn giao theo phạm vi báo giá hoặc hợp đồng có thể gồm:

• Chứng nhận xuất xứ CO.
• Chứng nhận chất lượng CQ.
• Packing List.
• Tài liệu hướng dẫn vận hành.
• Tài liệu bảo dưỡng động cơ.
• Sơ đồ đấu nối điện.
• Biên bản chạy thử và bàn giao.
• Phiếu hoặc điều khoản bảo hành.

Thời gian bảo hành 24 tháng được áp dụng theo điều kiện trong báo giá hoặc hợp đồng. Giới hạn số giờ vận hành, vật tư tiêu hao và trách nhiệm bảo dưỡng cần được ghi rõ trong hồ sơ giao dịch.

Vì sao nên chọn Hưng Thịnh Phát?

Hưng Thịnh Phát hỗ trợ khách hàng khảo sát phụ tải, lựa chọn cấu hình và xây dựng phương án lắp đặt phù hợp với công trình.

Đối với AOSIF AC300, quá trình tư vấn tập trung vào công suất vận hành thực tế 210kW, dòng khởi động của motor, đặc tính UPS hoặc biến tần, lựa chọn đầu phát, máy cắt, ATS, hệ thống nhiên liệu, thông gió và đường khí xả.

Phạm vi cung cấp và cam kết cụ thể được thể hiện trong báo giá hoặc hợp đồng, bao gồm thiết bị, hồ sơ, vận chuyển, cẩu hạ, lắp đặt, chạy thử, hướng dẫn vận hành và bảo hành tại công trình.

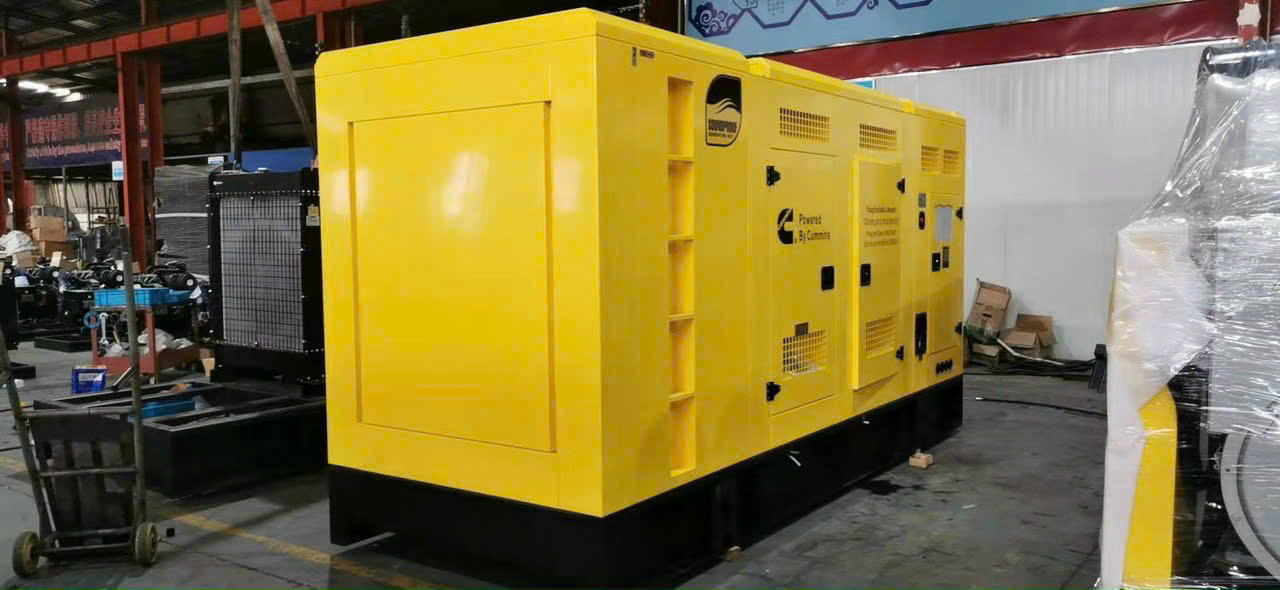

Hình ảnh Máy phát điện Cummins 263kVA

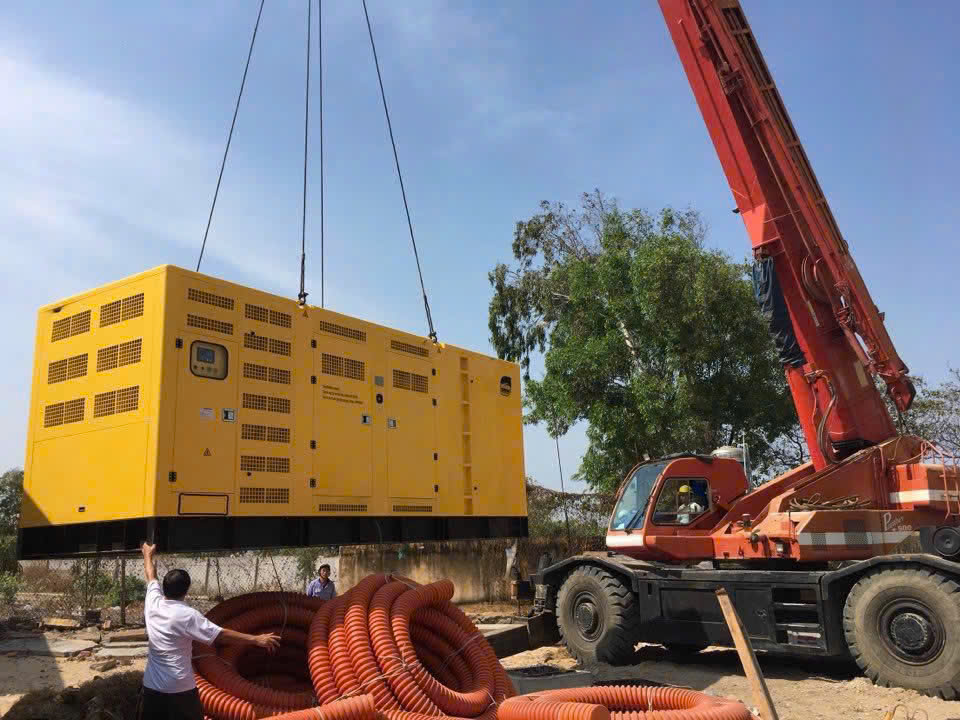

Các dự án khách hàng sử dụng máy phát điện Cummins tại Hưng Thịnh Phát

Câu hỏi thường gặp

Máy phát điện 263kVA cung cấp được bao nhiêu kW?

Ở hệ số công suất 0,8, công suất 263kVA tương đương khoảng 210kW. Tổng tải sử dụng thực tế cần có dự phòng cho dòng khởi động và khả năng tăng tải.

AC300 có phải máy phát điện 300kVA chạy liên tục không?

Không. AC300 là model tổ máy. Công suất chính của máy là 263kVA/210kW, còn 300kVA/240kW là công suất dự phòng.

Máy tiêu hao bao nhiêu dầu mỗi giờ?

Mức tiêu hao tham khảo khoảng 64,88 lít/giờ ở 100% công suất chính, 48,3 lít/giờ ở 75% tải, 33,29 lít/giờ ở 50% tải và 18,19 lít/giờ ở 25% tải.

DSE6120 có thay thế được tủ ATS không?

Không. DSE6120 giám sát điện lưới và có thể phát lệnh khởi động máy. Việc chuyển phụ tải giữa điện lưới và máy phát vẫn cần tủ ATS hoặc hệ thống đóng cắt phù hợp.

Đầu phát tiêu chuẩn là thương hiệu nào?

Hồ sơ kỹ thuật chưa ấn định thương hiệu và model đầu phát. Thông tin này cần được ghi rõ trong báo giá hoặc hợp đồng.

Máy có phiên bản chống ồn không?

Có. Tổ máy có thể cung cấp dưới dạng máy trần hoặc vỏ cách âm. Kích thước, trọng lượng và độ ồn được xác nhận theo cấu hình sản xuất.
