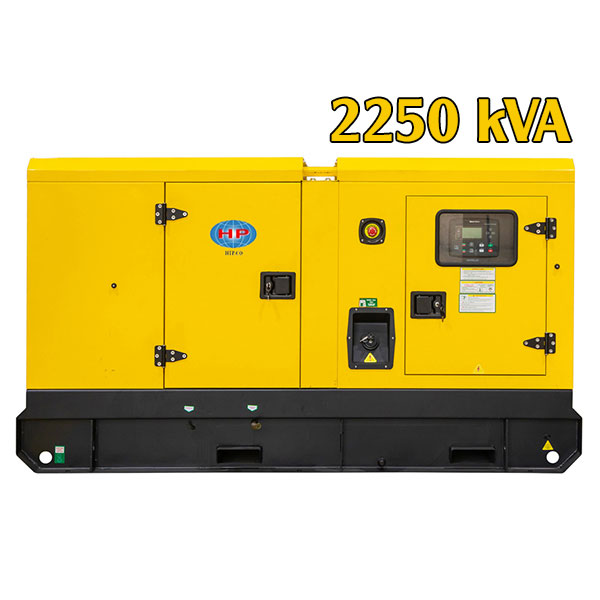

Máy phát điện Cummins 2250kVA

Máy phát điện Cummins 2250kVA AC2500-I

Máy phát điện Cummins 2250kVA AC2500-I sử dụng động cơ Cummins QSK60-G8 công suất lớn, kết hợp đầu phát điện xoay chiều, bộ điều khiển Deep Sea DSE6120 và máy cắt đầu ra 4000A. Tổ máy cung cấp công suất liên tục 2250kVA/1800kW và công suất dự phòng 2500kVA/2000kW tại điện áp tiêu chuẩn 230/400V, 3 pha, 50Hz.

Đây là tổ máy mang thương hiệu AOSIF, sử dụng động cơ Cummins thuộc nhóm Imported Cummins. Sản phẩm không phải tổ máy nguyên bộ Cummins Power Generation. Thương hiệu tổ máy, model động cơ, đầu phát, bộ điều khiển và thiết bị đóng cắt sẽ được thể hiện riêng trong báo giá để khách hàng nhận diện chính xác cấu hình.

Thông số máy phát điện Cummins 2250kVA

Hiểu đúng công suất 2250kVA và model AC2500-I

AC2500-I có công suất liên tục 2250kVA, tương đương 1800kW tại hệ số công suất 0,8. Đây là mức công suất dùng để tính tổng tải vận hành trong chế độ Prime. Công suất 2500kVA/2000kW là mức dự phòng khi nguồn điện chính gặp sự cố, không phải công suất khai thác liên tục trong thời gian dài.

Trong cùng danh mục có model AC2250 nhưng đây là một cấu hình khác:

Vì vậy, sản phẩm có công suất liên tục 2250kVA sử dụng model AC2500-I và động cơ QSK60-G8. Người mua cần kiểm tra đồng thời công suất Prime, Standby và model động cơ thay vì chỉ dựa vào tên gọi công suất.

Dòng điện đầu ra của máy phát điện 2250kVA

Dòng điện Prime được tính theo công thức dòng điện xoay chiều ba pha:

I = S/(√3 × U)

Với công suất 2250kVA và điện áp 400V, dòng điện làm việc xấp xỉ 3248A. Ở công suất dự phòng 2500kVA, dòng điện xấp xỉ 3608A.

Đây là mức dòng điện rất lớn. Phương án truyền tải điện cần được thiết kế theo chiều dài tuyến, nhiệt độ môi trường, phương pháp lắp đặt, sụt áp, dòng ngắn mạch và khả năng phối hợp bảo vệ. Công trình có thể sử dụng nhiều tuyến cáp chạy song song hoặc hệ thống thanh dẫn điện tùy theo thiết kế được phê duyệt.

Khách hàng có thể nhập danh sách phụ tải vào công cụ tính công suất máy phát điện để sàng lọc cấu hình trước khi khảo sát thực tế.

Động cơ Cummins QSK60-G8

Cummins QSK60-G8 là động cơ diesel công nghiệp 4 kỳ, 16 xi-lanh bố trí hình chữ V, dung tích 60,2 lít. Động cơ sử dụng turbo tăng áp, hệ thống làm mát khí nạp nhiệt độ thấp và hệ thống phun nhiên liệu trực tiếp Cummins HPI-PT.

Hệ thống làm mát hai bơm, hai vòng tuần hoàn giúp tách riêng yêu cầu làm mát động cơ và khí nạp. Khi thiết kế phòng máy cần tính đủ lưu lượng gió cấp, diện tích cửa thoát khí nóng, trở lực đường gió và khả năng tản nhiệt của két nước.

Dung tích nước làm mát riêng động cơ và một số thông số liên quan chưa được công bố cụ thể cho cấu hình này. Các giá trị phục vụ bảo dưỡng, châm nước làm mát và thiết kế hệ thống phụ trợ sẽ được xác nhận theo hồ sơ động cơ và bản vẽ sản xuất của tổ máy.

Mức tiêu hao nhiên liệu

Mức tiêu hao nhiên liệu thay đổi theo tải thực tế, nhiệt độ môi trường, chất lượng nhiên liệu, tình trạng lọc, chế độ bảo dưỡng và điều kiện vận hành. Các số liệu dưới đây là mức tham khảo của toàn bộ tổ máy tại các mức tải được công bố.

Do tài liệu cấu hình chưa công bố dung tích bồn dầu, thời gian vận hành liên tục cần được tính theo dung tích bồn dầu thực tế trong báo giá. Với mức tiêu hao 448 lít/giờ ở 100% tải Prime, hệ thống nhiên liệu cho máy 2250kVA thường cần bồn dầu ngày, bồn dầu tổng, bơm cấp dầu, đường hồi dầu, cảnh báo mức nhiên liệu và phương án phòng cháy phù hợp.

Khách hàng có thể sử dụng công cụ tính tiêu hao dầu máy phát điện để ước tính lượng nhiên liệu và chi phí vận hành theo số giờ chạy.

Đầu phát điện xoay chiều

Cấu hình kỹ thuật mô tả đặc tính của đầu phát nhưng chưa cố định thương hiệu hoặc model. Trường hợp khách hàng yêu cầu Stamford hoặc một thương hiệu cụ thể, model, công suất, điện áp, xuất xứ và phạm vi bảo hành sẽ được xác nhận trong báo giá.

Đầu phát phải được lựa chọn phù hợp với công suất Prime 1800kW, điều kiện nhiệt độ, độ cao lắp đặt, đặc tính tải phi tuyến và yêu cầu sụt áp khi đóng tải. Với trung tâm dữ liệu, UPS, biến tần hoặc hệ thống có tải điện tử lớn, cần kiểm tra thêm khả năng đáp ứng sóng hài, độ méo điện áp và phương án kích từ.

Bộ điều khiển Deep Sea DSE6120

Deep Sea DSE6120 là bộ điều khiển AMF dành cho một máy phát điện. Bộ điều khiển giám sát điện lưới, điện áp và tần số máy phát, đồng thời quản lý quá trình khởi động, dừng máy, cảnh báo và bảo vệ tổ máy.

Các chức năng chính gồm:

• Tự động khởi động và dừng máy.
• Giám sát điện áp ba pha của điện lưới và máy phát.
• Hiển thị công suất kW, kVA, kVAr và hệ số công suất.
• Giám sát dòng tải và bảo vệ quá tải.
• Cảnh báo áp suất dầu thấp và nhiệt độ nước cao.
• Bảo vệ quá tốc, quá áp, thấp áp và lỗi khởi động.
• Theo dõi điện áp ắc quy và thời gian vận hành.
• Lưu lịch sử sự kiện phục vụ kiểm tra và bảo dưỡng.
• Hỗ trợ động cơ điều khiển điện tử.

DSE6120 có thể phát lệnh khởi động khi nguồn điện lưới gặp sự cố. Việc chuyển tải tự động vẫn cần tủ ATS hoặc hệ thống thiết bị đóng cắt phù hợp.

Với dòng điện trên 3000A, phương án chuyển nguồn phải được thiết kế theo dòng tải, dòng ngắn mạch, số cực, thời gian chuyển, liên động cơ khí – điện và yêu cầu vận hành của công trình. Tham khảo hướng dẫn tính chọn ATS cho máy phát điện để hiểu các thông số cần xác định trước khi thiết kế.

Nếu công trình yêu cầu hòa đồng bộ nhiều máy phát hoặc hòa với điện lưới, cần sử dụng hệ thống điều khiển hòa đồng bộ chuyên dụng. DSE6120 tiêu chuẩn không thay thế bộ điều khiển hòa đồng bộ.

Cấu hình tiêu chuẩn và tùy chọn

Phạm vi cơ bản của tổ máy

• Động cơ diesel Cummins.
• Đầu phát điện xoay chiều.
• Két nước và hệ thống làm mát.
• Tủ điều khiển tự động Deep Sea DSE6120.
• Máy cắt chính 4000A.
• Bộ giảm chấn và khung bệ chịu lực.
• Bộ giảm thanh và khớp nối mềm đường xả.
• Hệ thống ắc quy khởi động.

Các tùy chọn theo yêu cầu công trình

• Container chống ồn hoặc giải pháp tiêu âm phòng máy.
• Bồn dầu chân đế và bồn dầu ngày rời.
• Bơm cấp dầu tự động và cảnh báo mức nhiên liệu thấp.
• Bộ tách nước nhiên liệu và bộ gia nhiệt nhiên liệu.
• Tủ ATS hoặc hệ thống chuyển nguồn bằng thiết bị đóng cắt công suất lớn.
• Hệ thống hòa đồng bộ nhiều tổ máy.
• Relay bảo vệ chạm đất điều chỉnh được.
• Máy cắt ABB hoặc Schneider theo cấu hình báo giá.
• PMG cho đầu phát.
• Cảm biến nhiệt độ cuộn dây và ổ bi.
• Bộ sấy chống ngưng tụ.
• Gia nhiệt dầu bôi trơn và nước làm mát.
• Xử lý chống gỉ, chống nấm mốc và chống hơi muối.
• Bơm xả dầu bôi trơn.
• Hệ thống giám sát và điều khiển từ xa.

Bồn dầu chân đế thuộc nhóm tùy chọn của cấu hình này. Dung tích bồn dầu, thời gian chạy và phạm vi hệ thống cấp nhiên liệu sẽ được xác định theo số giờ vận hành mong muốn.

Phiên bản khung hở và container chống ồn

Máy phát điện Cummins 2250kVA có thể được cung cấp dạng khung hở để lắp trong phòng máy hoặc dạng container chống ồn phục vụ lắp đặt ngoài trời.

Đối với dòng công suất lớn, cấu hình container có thể sử dụng kết cấu mô phỏng container hoặc container tiêu chuẩn tùy yêu cầu vận chuyển và độ ồn. Giải pháp có thể bao gồm:

• Vách thép chịu lực và lớp vật liệu tiêu âm mật độ cao.
• Cửa lấy gió và thoát khí nóng có lưới bảo vệ.
• Sàn thép chống trượt phục vụ bảo dưỡng.
• Đèn chiếu sáng bên trong.
• Nút dừng khẩn cấp tại vị trí thuận tiện.
• Khu vực tủ điều khiển và máy cắt bố trí riêng.
• Hệ thống thoát dầu, nước và nhiên liệu ra bên ngoài.
• Cơ cấu nâng hạ phục vụ vận chuyển.

Kích thước, khối lượng và độ ồn chưa được cố định trong cấu hình cơ sở. Các thông số này phụ thuộc đầu phát, két nước, thiết kế container, bồn dầu và phụ kiện đặt hàng. Báo giá chính thức cần kèm bản vẽ xác nhận để khảo sát đường vận chuyển, bệ máy, vị trí cẩu và khoảng trống bảo trì.

Yêu cầu lắp đặt máy phát điện 2250kVA

Máy phát điện 2250kVA có công suất và dòng điện lớn nên cần khảo sát kỹ trước khi thiết kế. Những hạng mục cần làm rõ gồm:

• Tổng công suất phụ tải vận hành đồng thời.
• Công suất và dòng khởi động của motor, máy bơm, máy nén và điều hòa.
• Tỷ lệ tải phi tuyến từ UPS, biến tần và thiết bị điện tử.
• Nhu cầu chạy dự phòng hay vận hành Prime trong thời gian dài.
• Điện áp đầu ra 400V hoặc yêu cầu điện áp trung thế riêng.
• Phương án dùng nhiều tuyến cáp song song hoặc thanh dẫn điện.
• Dòng ngắn mạch và khả năng cắt của máy cắt.
• Phương án ATS, hòa đồng bộ và liên động với điện lưới.
• Kích thước phòng máy, cửa lấy gió và đường thoát khí nóng.
• Đường ống xả, bộ giảm thanh và giới hạn áp suất ngược.
• Bồn dầu, hệ thống cấp nhiên liệu và yêu cầu phòng cháy.
• Tải trọng nền móng, giảm chấn và phương án cẩu hạ.
• Giới hạn tiếng ồn tại khu vực lắp đặt.
• Khoảng trống vận hành, bảo dưỡng và tháo lắp thiết bị.

Việc chọn tiết diện cáp phải dựa trên dòng tải, chiều dài tuyến, phương pháp lắp đặt, nhiệt độ, sụt áp và khả năng chịu ngắn mạch. Có thể kiểm tra sơ bộ tại công cụ tính tiết diện cáp máy phát điện, sau đó để đơn vị thiết kế điện xác nhận theo điều kiện thực tế.

Ứng dụng của máy phát điện Cummins 2250kVA

Máy phù hợp làm nguồn điện dự phòng hoặc nguồn điện Prime cho các công trình có phụ tải lớn như:

• Nhà máy sản xuất và khu công nghiệp.
• Trung tâm dữ liệu và hệ thống máy chủ.
• Bệnh viện, trung tâm y tế và khu phẫu thuật.
• Trung tâm thương mại và tổ hợp cao tầng.
• Sân bay, cảng biển và công trình giao thông.
• Nhà máy xử lý nước và trạm bơm công suất lớn.
• Mỏ khai thác và công trường hạ tầng.
• Khu nghỉ dưỡng và tổ hợp khách sạn.
• Nhà máy điện dự phòng và hệ thống nhiều tổ máy hòa đồng bộ.

Khả năng cấp tải phải được xác định theo công suất chạy đồng thời, dòng khởi động, trình tự đóng tải và yêu cầu dự phòng của từng nhóm phụ tải. Khách hàng có thể xem thêm các cấu hình trong danh mục máy phát điện Cummins.

Giá máy phát điện Cummins 2250kVA

Giá máy phát điện Cummins 2250kVA phụ thuộc vào nhiều yếu tố:

• Phiên bản khung hở hay container chống ồn.
• Thương hiệu và model đầu phát.
• Cấu hình máy cắt và tủ điện đầu ra.
• Tủ ATS hoặc hệ thống hòa đồng bộ.
• Điện áp đầu ra hạ thế hoặc trung thế.
• Bồn dầu và hệ thống cấp nhiên liệu.
• Yêu cầu giảm thanh và xử lý khí thải.
• Hệ thống giám sát từ xa.
• Vận chuyển, cẩu hạ và lắp đặt.
• Phạm vi chạy thử, kiểm tra tải và nghiệm thu.

Để nhận báo giá đúng cấu hình, khách hàng nên cung cấp danh sách tải, sơ đồ điện, điện áp sử dụng, thời gian chạy, vị trí lắp máy, yêu cầu độ ồn và phạm vi thi công mong muốn.

Hotline Hưng Thịnh Phát: 0938 358 401.

Vì sao nên chọn Hưng Thịnh Phát?

Hưng Thịnh Phát hỗ trợ người mua từ bước kiểm tra tải đến lựa chọn cấu hình và phương án lắp đặt. Với AC2500-I, quá trình tư vấn sẽ làm rõ công suất thực 1800kW, đặc tính tải, dòng khởi động, lựa chọn đầu phát, điện áp đầu ra, phương án truyền tải điện, yêu cầu ATS hoặc hòa đồng bộ và điều kiện thông gió tại vị trí đặt máy.

Phạm vi cung cấp và cam kết cụ thể được thể hiện trong báo giá hoặc hợp đồng, gồm thiết bị, hồ sơ CO/CQ/Packing List, vận chuyển, cẩu hạ, lắp đặt, chạy thử, hướng dẫn vận hành và bảo hành 24 tháng.

Câu hỏi thường gặp về máy phát điện Cummins 2250kVA

1. Máy phát điện 2250kVA cung cấp liên tục bao nhiêu kW?

Tại hệ số công suất 0,8, công suất liên tục 2250kVA tương đương 1800kW. Khi tính phụ tải cần sử dụng giới hạn 1800kW và chừa dự phòng phù hợp cho dòng khởi động cũng như khả năng tăng tải trong tương lai.

2. Model nào có công suất liên tục 2250kVA?

AC2250 có công suất liên tục 2000kVA và dự phòng 2250kVA, sử dụng động cơ QSK60-G4. AC2500-I có công suất liên tục 2250kVA và dự phòng 2500kVA, sử dụng động cơ QSK60-G8. Trang sản phẩm 2250kVA theo công suất liên tục sử dụng cấu hình AC2500-I.

3. Máy tiêu hao bao nhiêu dầu mỗi giờ?

Mức tham khảo là 448 lít/giờ ở 100% tải Prime, 340 lít/giờ ở 75%, 231 lít/giờ ở 50% và 124 lít/giờ ở 25%. Khi chạy ở 100% công suất dự phòng, mức tiêu hao được công bố là 500 lít/giờ.

4. DSE6120 có thay thế tủ ATS không?

Không. DSE6120 giám sát điện lưới và điều khiển quá trình khởi động máy, nhưng việc chuyển tải cần tủ ATS hoặc hệ thống thiết bị đóng cắt phù hợp. Với dòng điện trên 3000A, hệ thống chuyển nguồn phải được thiết kế riêng cho công trình.

5. Máy có sẵn đầu phát Stamford không?

Cấu hình kỹ thuật hiện tại chưa cố định thương hiệu hoặc model đầu phát. Nếu khách hàng yêu cầu Stamford hoặc một thương hiệu cụ thể, model, công suất, xuất xứ và phạm vi bảo hành sẽ được xác nhận trong báo giá.

6. Máy phát điện 2250kVA sử dụng cáp điện bao nhiêu?

Không thể chọn tiết diện cáp chỉ dựa vào công suất máy. Với dòng Prime khoảng 3248A, cần xét chiều dài tuyến, số lượng cáp song song, nhiệt độ, phương pháp lắp đặt, sụt áp, dòng ngắn mạch và khả năng phối hợp với máy cắt 4000A. Một số công trình có thể lựa chọn hệ thống thanh dẫn điện thay cho cáp.

7. Máy được bảo hành và cung cấp hồ sơ như thế nào?

Tổ máy mới 100%, xuất xứ Trung Quốc và bảo hành 24 tháng theo điều kiện báo giá hoặc hợp đồng. Hồ sơ bàn giao gồm CO, CQ, Packing List và tài liệu kỹ thuật thuộc phạm vi cung cấp đã thống nhất.
