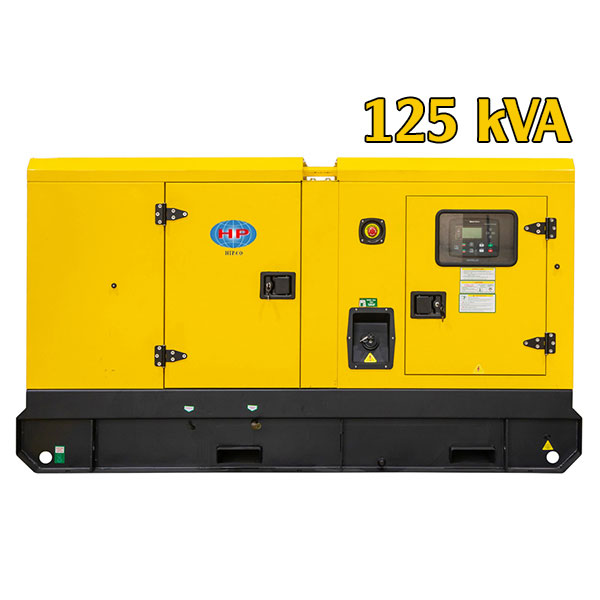

Máy phát điện Cummins 125kVA

Máy phát điện Cummins 125kVA – động cơ 6BTA5.9-G2

Máy phát điện Cummins 125kVA là lựa chọn nguồn điện dự phòng phù hợp cho nhà xưởng, tòa nhà, khách sạn, trường học, cơ sở y tế, trang trại và nhiều công trình có phụ tải ba pha. Tổ máy cung cấp công suất liên tục 125kVA, tương đương 100kW, đồng thời có thể đạt 138kVA, tương đương 110kW, ở chế độ dự phòng. Đây là dải công suất đủ lớn để cấp điện cho một nhóm thiết bị sản xuất, hệ thống chiếu sáng, máy bơm, điều hòa và các tải thiết yếu khi điện lưới gặp sự cố.

Tổ máy được AOSIF lắp ráp đồng bộ bằng động cơ Cummins 6BTA5.9-G2, đầu phát Stamford thương hiệu Anh và bộ điều khiển Deep Sea DSE6120. Cấu hình này kết hợp động cơ diesel 6 xi lanh có tăng áp, đầu phát ba pha tích hợp AVR và bộ điều khiển tự động giám sát điện lưới. Máy có hai lựa chọn kiểu mở và vỏ chống ồn để phù hợp với phòng máy chuyên dụng hoặc khu vực cần hạn chế tiếng ồn.

Hưng Thịnh Phát cung cấp máy mới 100%, tư vấn công suất theo phụ tải thực tế, hỗ trợ thiết kế hệ thống chuyển nguồn, vận chuyển, lắp đặt và hướng dẫn vận hành. Bài viết dưới đây trình bày rõ thông số, mức tiêu hao nhiên liệu, thiết bị đi kèm và các phụ kiện mua thêm để khách hàng dễ lựa chọn đúng cấu hình.

1. Đặc điểm nổi bật của máy phát điện Cummins 125kVA

Công suất phù hợp với nhiều công trình vừa và lớn

Máy có công suất liên tục 125kVA/100kW, phù hợp khi phụ tải cần sử dụng điện trong thời gian dài với mức tải được tính toán hợp lý. Công suất dự phòng 138kVA/110kW tạo thêm khoảng dự trữ trong tình huống mất điện lưới, giúp hệ thống đáp ứng tốt hơn khi tải biến động ngắn hạn.

Mức 125kVA không nên được hiểu là máy luôn cấp đủ 125kW. Với hệ số công suất 0,8, công suất tác dụng tương ứng của tổ máy là 100kW ở chế độ liên tục. Khi lựa chọn máy, cần cộng tổng công suất của các thiết bị vận hành đồng thời, tính đến dòng khởi động của động cơ điện và dành một khoảng dự phòng phù hợp.

Động cơ Cummins 6BTA5.9-G2 bền bỉ

Động cơ Cummins 6BTA5.9-G2 có 6 xi lanh thẳng hàng, dung tích 5,9 lít, sử dụng turbo tăng áp và làm mát khí nạp. Công suất động cơ đạt 106kW ở chế độ liên tục và 116kW ở chế độ dự phòng. Bộ điều tốc điện tử hỗ trợ duy trì tốc độ 1.500 vòng/phút ổn định hơn khi phụ tải thay đổi.

Đầu phát Stamford thương hiệu Anh

Trong cấu hình do Hưng Thịnh Phát cung cấp, tổ máy sử dụng đầu phát Stamford thương hiệu Anh. Đầu phát ba pha, 4 cực, đấu sao, cách điện cấp H và cấp bảo vệ IP23. Bộ điều chỉnh điện áp tự động AVR giúp kiểm soát điện áp đầu ra, phù hợp với hệ thống điện 230/400V, tần số 50Hz.

Bộ điều khiển Deep Sea DSE6120 dễ sử dụng

DSE6120 là bộ điều khiển tự động dành cho một máy phát điện. Màn hình LCD hiển thị nhiều thông số của động cơ và đầu phát, ghi nhận sự kiện, đưa ra cảnh báo và dừng máy khi phát hiện điều kiện vận hành nguy hiểm. Bộ điều khiển có khả năng nhận biết tình trạng điện lưới; khi kết hợp với tủ ATS, hệ thống có thể tự động khởi động máy và chuyển tải khi mất điện.

Có lựa chọn kiểu mở và vỏ chống ồn

Phiên bản kiểu mở phù hợp với phòng máy đã được xử lý thông gió, tiêu âm và thoát khí nóng. Phiên bản vỏ chống ồn thích hợp hơn với khách sạn, văn phòng, trường học, khu dân cư hoặc nơi không có phòng máy riêng. Vỏ máy sử dụng thép, vật liệu hấp thụ âm, cửa bảo trì và hệ thống thông gió được bố trí để hỗ trợ vận hành ổn định.

Tiêu hao nhiên liệu được công bố theo từng mức tải

Mức tiêu hao dầu diesel của máy được thể hiện từ 25% đến 100% tải liên tục và tại 100% tải dự phòng. Người mua có thể dựa vào các số liệu này để ước tính chi phí vận hành, lựa chọn dung tích bồn dầu và lập kế hoạch tiếp nhiên liệu phù hợp.

2. Thông số kỹ thuật máy phát điện Cummins 125kVA

Công suất liên tục 125kVA là gì?

Công suất liên tục là mức công suất dùng cho hoạt động kéo dài khi tổ máy làm nguồn điện chính hoặc khi thời gian mất điện tương đối lâu. Với hệ số công suất 0,8, mức 125kVA tương ứng 100kW. Máy vẫn cần được bảo dưỡng theo số giờ vận hành và hướng dẫn kỹ thuật; khái niệm liên tục không có nghĩa là vận hành vô thời hạn mà không dừng kiểm tra.

Trong thực tế, tải sử dụng nên được phân bổ hợp lý, tránh để máy thường xuyên chạy quá non tải hoặc sát giới hạn công suất. Nếu phần lớn thời gian máy chỉ chạy dưới khoảng 30% tải, động cơ diesel có thể không đạt điều kiện làm việc tối ưu. Ngược lại, nếu tải thường xuyên chạm 100kW và còn có nhiều mô-tơ khởi động, nên cân nhắc dải công suất lớn hơn.

Công suất dự phòng 138kVA là gì?

Công suất dự phòng là mức công suất cao hơn, dùng trong tình huống điện lưới bị gián đoạn. Ở chế độ này, máy đạt 138kVA, tương đương 110kW tại hệ số công suất 0,8. Không nên xem 138kVA là mức công suất vận hành liên tục hoặc dùng để bù cho việc chọn máy thiếu công suất.

Khi khảo sát, kỹ thuật viên cần xem xét loại tải, thứ tự khởi động, hệ số đồng thời và khả năng mở rộng sau này. Với động cơ bơm, máy nén khí, thang máy hoặc thiết bị có dòng khởi động lớn, công suất biểu kiến và độ sụt áp lúc khởi động quan trọng không kém tổng số kW.

Ý nghĩa của dòng điện 180A và máy cắt 225A

Ở điện áp 400V, ba pha và hệ số công suất 0,8, dòng làm việc tại công suất liên tục xấp xỉ 180A. Máy cắt chính có dòng định mức 225A, được lắp để đóng cắt và bảo vệ đầu ra của tổ máy.

Tuy nhiên, việc chọn tiết diện cáp, thanh cái và thiết bị chuyển nguồn không chỉ dựa trên con số 180A. Chiều dài cáp, phương pháp lắp đặt, nhiệt độ môi trường, khả năng chịu ngắn mạch và yêu cầu sụt áp đều phải được tính toán.

3. Thông số động cơ Cummins 6BTA5.9-G2

Kết cấu 6 xi lanh thẳng hàng

Sáu xi lanh bố trí thẳng hàng giúp động cơ vận hành cân bằng, phù hợp với tổ máy điện ở dải 125kVA. Cấu trúc diesel 4 kỳ được sử dụng rộng rãi trong các ứng dụng công nghiệp nhờ khả năng tạo mô-men tốt và dễ tổ chức bảo dưỡng. Dung tích 5,9 lít mang lại nền tảng công suất đủ cho đầu phát 100kW mà không cần sử dụng động cơ có kích thước quá lớn.

Turbo tăng áp và làm mát khí nạp

Turbo tận dụng năng lượng khí xả để nén thêm không khí vào buồng đốt. Bộ làm mát khí nạp hạ nhiệt luồng khí sau khi được nén, giúp tăng mật độ không khí trước khi đi vào xi lanh. Sự kết hợp này hỗ trợ động cơ tạo công suất cao hơn trên cùng dung tích, đồng thời cải thiện quá trình cháy khi máy làm việc đúng tải.

Bộ điều tốc điện tử

Bộ điều tốc điện tử kiểm soát lượng nhiên liệu theo tốc độ và yêu cầu tải. Khi phụ tải tăng hoặc giảm, hệ thống điều chỉnh để duy trì tốc độ gần mức 1.500 vòng/phút, tương ứng tần số 50Hz của đầu phát 4 cực. Khả năng giữ tốc độ có ý nghĩa trực tiếp đối với độ ổn định tần số cấp cho thiết bị điện.

Hệ thống bôi trơn

Thông tin dung tích dầu cacte được ghi theo hai mức 14,2 và 12,3 lít. Khi thay dầu, kỹ thuật viên không nên chỉ đổ theo một con số cố định mà cần thay lọc, châm dầu từng bước, khởi động kiểm tra và xác nhận lại bằng que thăm dầu. Tổng dung tích hệ thống được công bố là 16,4 lít.

Áp suất dầu thấp, nhiệt độ dầu quá cao hoặc thiếu dầu đều có thể làm giảm tuổi thọ động cơ. Bộ điều khiển theo dõi các tín hiệu quan trọng và có thể phát cảnh báo hoặc dừng máy khi vượt giới hạn cài đặt. Người vận hành vẫn phải kiểm tra rò rỉ, mức dầu và tình trạng lọc theo lịch bảo dưỡng.

Hệ thống làm mát

Két nước và quạt gió tản nhiệt được lắp đồng bộ trên khung máy. Khi bố trí phòng máy, phải bảo đảm khí nóng sau két nước được dẫn ra ngoài và không quay ngược lại cửa hút gió. Nếu đặt máy quá sát tường, dùng ống gió quá nhỏ hoặc không có cửa lấy gió bù, nhiệt độ phòng tăng cao có thể làm máy giảm công suất hoặc dừng do quá nhiệt.

Nước làm mát cần đúng chủng loại và tỷ lệ pha theo hướng dẫn kỹ thuật. Không nên chỉ dùng nước sinh hoạt trong thời gian dài vì cặn khoáng và ăn mòn có thể ảnh hưởng đến két nước, bơm nước và đường áo nước của động cơ.

Hệ thống nạp và xả

Các giới hạn trên đặc biệt quan trọng khi lắp máy trong phòng kín. Đường gió vào phải đủ rộng, lọc gió cần được vệ sinh hoặc thay đúng hạn, còn đường ống xả không nên quá dài hay có quá nhiều co gấp. Áp suất ngược quá lớn làm động cơ khó thoát khí, tăng nhiệt và giảm hiệu suất.

Ống xả phải có khớp nối mềm để hạn chế truyền rung, được bọc cách nhiệt tại vị trí người có thể tiếp xúc và dẫn ra nơi an toàn. Đầu ống ngoài trời cần được xử lý chống nước mưa chảy ngược. Không được đưa khí xả vào khu vực có người làm việc hoặc gần cửa lấy gió tươi của tòa nhà.

Hệ thống khởi động và nạp ắc quy

Nguồn đề 24V giúp cung cấp năng lượng cho mô-tơ khởi động. Ắc quy cần được kiểm tra điện áp, đầu cọc, dây dẫn và khả năng tích điện định kỳ. Máy dự phòng có thể nằm chờ trong thời gian dài, vì vậy bộ sạc ắc quy từ điện lưới là phụ kiện hữu ích cho những công trình yêu cầu máy luôn sẵn sàng khởi động.

4. Đầu phát Stamford thương hiệu Anh

Hưng Thịnh Phát cấu hình máy với đầu phát Stamford, thương hiệu Anh được sử dụng phổ biến trong các hệ thống nguồn điện dự phòng. Đầu phát biến cơ năng từ động cơ Cummins thành điện năng ba pha. Liên kết bằng đĩa đàn hồi và thiết kế một ổ bi giúp cụm động cơ – đầu phát tạo thành một khối đồng bộ trên khung thép.

AVR có tác dụng gì?

AVR theo dõi điện áp đầu ra và điều chỉnh dòng kích từ để giữ điện áp trong giới hạn làm việc khi tải thay đổi. Điều này giúp nguồn điện ổn định hơn cho thiết bị chiếu sáng, điều hòa, bơm và nhiều tải công nghiệp.

Tuy nhiên, AVR không thay thế hoàn toàn cho thiết bị bảo vệ tải nhạy cảm. Trung tâm dữ liệu, thiết bị y tế đặc thù hoặc dây chuyền điều khiển chính xác có thể cần thêm UPS, bộ lọc hoặc giải pháp nguồn riêng.

Cách điện cấp H và bảo vệ IP23

Cách điện cấp H giúp cuộn dây chịu được nhiệt độ làm việc cao theo cấp vật liệu thiết kế. Cấp bảo vệ IP23 phù hợp với đầu phát được lắp trong tổ máy kiểu mở đặt tại phòng máy hoặc nằm bên trong vỏ chống ồn.

IP23 không có nghĩa là đầu phát có thể phơi mưa trực tiếp, ngập nước hoặc làm việc trong môi trường bụi dẫn điện mà không cần biện pháp bảo vệ bổ sung.

Bước dây quấn 2/3

Bước dây quấn 2/3 thường được dùng để hỗ trợ giảm một số thành phần sóng hài trong điện áp. Đặc điểm này có lợi khi tổ máy cấp cho hệ thống có nhiều tải một pha phân bố trên ba pha. Dù vậy, tải vẫn cần được chia tương đối cân bằng để hạn chế lệch pha, tăng nhiệt cuộn dây và dao động điện áp.

5. Bộ điều khiển Deep Sea DSE6120

DSE6120 là bộ điều khiển tự động giám sát điện lưới và một tổ máy phát điện. Màn hình LCD cùng các phím chức năng giúp người vận hành theo dõi trạng thái, chuyển chế độ, khởi động hoặc dừng máy. Bộ điều khiển có thể cài đặt trực tiếp ở mặt trước hoặc bằng phần mềm cấu hình chuyên dụng.

Các chức năng chính

• Tự động khởi động và dừng máy.
• Nhận lệnh khởi động từ xa khi có tải hoặc không tải.
• Theo dõi điện áp ba pha của máy phát và điện lưới.
• Theo dõi công suất kW, kVA, kVAr và hệ số công suất.
• Giám sát dòng tải và hỗ trợ bảo vệ quá tải theo kW.
• Theo dõi tốc độ động cơ, điện áp ắc quy và thời gian chạy.
• Cho phép cài đặt nhiều chu kỳ khởi động và dừng.
• Hỗ trợ làm nóng trước, chạy không tải trước khi nhận tải và trước khi dừng.
• Lưu đến 100 bản ghi sự kiện.
• Hiển thị nhiều ngôn ngữ và nhiều thông số trên màn hình.
• Hỗ trợ mở rộng qua các mô-đun tương thích như DSE2130, DSE2157 và DSE2548.
• Hỗ trợ cảm biến áp suất dầu 0–10V hoặc 4–20mA.

Cảnh báo và bảo vệ

• Áp suất dầu thấp.
• Nhiệt độ nước làm mát cao.
• Điện áp máy phát quá cao hoặc quá thấp.
• Tốc độ động cơ quá cao.
• Quá tải.
• Không khởi động được.
• Dừng khẩn cấp.
• Các cảnh báo, ngắt điện và dừng máy theo thông số được cài đặt.

DSE6120 có tự chuyển điện lưới sang máy phát không?

DSE6120 có thể nhận biết điện lưới mất hoặc bất thường, sau đó ra lệnh khởi động tổ máy. Để chuyển nguồn cấp cho tải từ điện lưới sang máy phát và chuyển ngược lại, hệ thống cần tủ ATS cùng phần đóng cắt phù hợp. ATS là phụ kiện mua thêm, không nằm trong danh sách thiết bị tiêu chuẩn của tổ máy.

Quy trình tự động thông thường diễn ra như sau: điện lưới mất, bộ điều khiển chờ hết thời gian xác nhận, khởi động động cơ, kiểm tra điện áp và tần số máy phát, sau đó gửi lệnh cho ATS chuyển tải.

Khi điện lưới ổn định trở lại, ATS chuyển tải về lưới, máy chạy làm mát không tải rồi dừng. Các khoảng thời gian chờ được cài theo yêu cầu vận hành của công trình.

6. Mức tiêu hao nhiên liệu của máy phát điện Cummins 125kVA

Các con số trên là mức tham khảo theo điều kiện thử của nhà sản xuất. Mức tiêu hao thực tế có thể thay đổi theo chất lượng nhiên liệu, nhiệt độ và độ cao nơi lắp máy, tình trạng lọc gió, lịch bảo dưỡng, mức tải dao động và tuổi thọ thiết bị.

Cần phân biệt lượng nhiên liệu tiêu thụ với lưu lượng tối thiểu cấp đến bơm nhiên liệu. Động cơ yêu cầu lưu lượng đến bơm tối thiểu 30 lít/giờ, nhưng điều đó không có nghĩa máy luôn đốt hết 30 lít mỗi giờ. Một phần nhiên liệu trong mạch có thể được tuần hoàn trở lại bồn. Chi phí vận hành nên được tính theo bảng tiêu hao tại từng mức tải.

Ước tính thời gian chạy với bồn dầu 215 lít

Thông số kích thước thể hiện phương án bồn dầu đáy 215 lít cho cả kiểu mở và vỏ chống ồn. Bồn dầu đáy thuộc nhóm phụ kiện mua thêm. Nếu khách hàng chọn bồn 215 lít, thời gian chạy lý thuyết khi dùng toàn bộ dung tích được ước tính như sau:

Thời gian sử dụng thực tế sẽ ngắn hơn vì cần chừa mức nhiên liệu an toàn, không nên để bồn cạn hoàn toàn và tải thường xuyên biến đổi. Với công trình phải chạy dài giờ, Hưng Thịnh Phát có thể tư vấn bồn dầu ngày rời, bơm dầu tự động, báo mức dầu thấp và đường cấp – hồi nhiên liệu phù hợp.

7. Kích thước và khối lượng

Kích thước trên giúp chủ đầu tư dự trù cửa đưa máy vào, mặt bằng đặt máy, lối bảo trì và thiết bị nâng hạ. Phải chừa khoảng trống quanh máy để mở cửa vỏ, thay lọc, kiểm tra dầu nước, thao tác máy cắt và tháo lắp linh kiện khi cần. Không nên xây phòng vừa khít theo kích thước thân máy.

Bồn dầu 215 lít được thể hiện trong phương án kích thước, nhưng bồn dầu đáy được xếp vào nhóm phụ kiện mua thêm. Vì vậy, báo giá cần ghi rõ máy có hay không có bồn dầu đáy. Nếu không chọn bồn này, kích thước, khối lượng và cách bố trí đường nhiên liệu có thể được điều chỉnh theo cấu hình thực tế.

8. Máy kiểu mở và máy có vỏ chống ồn

Phiên bản kiểu mở

Máy kiểu mở gồm động cơ, đầu phát, két nước, tủ điều khiển, máy cắt và các bộ phận chính lắp trên khung thép. Cấu hình này thuận tiện quan sát, bảo trì và thường có chi phí đầu tư thấp hơn bản chống ồn. Máy thích hợp đặt trong phòng kỹ thuật đã có giải pháp cấp gió, thoát gió nóng, tiêu âm, chống rung và dẫn khí xả ra ngoài.

Phòng máy cần được thiết kế theo lưu lượng gió của tổ máy, không chỉ dựa vào diện tích phòng. Cửa gió vào thường bố trí ở phía đầu phát hoặc bên hông, còn gió nóng từ két nước phải được dẫn ra ngoài bằng ống mềm và ống gió phù hợp. Sàn đặt máy cần chịu tải, phẳng và có khả năng kiểm soát rung.

Phiên bản vỏ chống ồn

Vỏ chống ồn phù hợp với nơi cần giảm tác động tiếng ồn và bảo vệ máy khỏi điều kiện môi trường thông thường. Vỏ tiêu chuẩn có các đặc điểm:

• Thân vỏ bằng thép cán nguội dày 2,0mm.
• Bề mặt được xử lý hóa học và sơn phủ bột với độ dày lớp phủ khoảng 100–120 micromet.
• Bản lề và khóa cửa bằng thép không gỉ.
• Vật liệu hấp thụ âm mật độ cao bên trong.
• Lưới bảo vệ tại cửa gió, đường thoát gió và khu vực ống giảm thanh.
• Thiết kế đường gió vào và ra phục vụ vận hành ổn định.
• Cửa bảo trì giúp tiếp cận các bộ phận cần kiểm tra.
• Lỗ nâng và vị trí càng nâng hỗ trợ vận chuyển.
• Các điểm xả được dẫn ra ngoài để dễ thao tác.
• Đèn bên trong hỗ trợ kiểm tra và vận hành.

Vỏ chống ồn giúp giảm âm nhưng không đồng nghĩa hoàn toàn không có tiếng động. Mức ồn cụ thể theo dB(A) chưa được công bố trong bảng thông số của model này, nên cần đo hoặc xác nhận theo cấu hình giao hàng nếu công trình có yêu cầu giới hạn tiếng ồn nghiêm ngặt. Vị trí đo, khoảng cách đo, hướng xả gió và tải máy đều ảnh hưởng đến kết quả.

9. Thiết bị tiêu chuẩn đi kèm

Danh sách dưới đây là các thành phần tiêu chuẩn của tổ máy:

1. Động cơ diesel Cummins 6BTA5.9-G2.
2. Đầu phát điện xoay chiều Stamford.
3. Két nước làm mát và quạt gió.
4. Tủ điều khiển tự động dùng DSE6120.
5. Máy cắt chính.
6. Đệm giảm chấn lắp sẵn.
7. Khung bệ thép chịu lực.
8. Bộ giảm thanh khí xả.
9. Khớp nối mềm đường xả.
10. Ắc quy khởi động.

Đây là phần cốt lõi để tổ máy có thể tạo điện và vận hành tại chỗ sau khi được đấu nối, châm đủ chất lỏng và hoàn tất kiểm tra kỹ thuật.

Cáp điện lực từ máy đến tủ phân phối, tủ ATS, bồn dầu rời, đường ống dầu ngoài máy, thi công phòng máy và vật tư lắp đặt tại công trình không nên mặc nhiên xem là thiết bị tiêu chuẩn nếu chưa được ghi trong báo giá.

10. Phụ kiện mua thêm theo nhu cầu

Phụ kiện cho toàn bộ tổ máy

• Hộp dụng cụ.
• Bồn dầu đáy 215 lít.
• Bồn dầu ngày đặt rời.
• Rơ-moóc kéo máy.

Phụ kiện cho động cơ

• Bộ sưởi nhiên liệu.
• Bộ tách nước khỏi nhiên liệu.

Phụ kiện cho đầu phát

• Cảm biến nhiệt độ cuộn dây và ổ bi.
• Bộ kích từ nam châm vĩnh cửu PMG.
• Xử lý tăng cường chống gỉ, nấm mốc và hơi muối.
• Bộ sưởi chống ngưng tụ.

Phụ kiện cho hệ thống điều khiển

• Tủ ATS tự động chuyển nguồn.
• Hệ thống hòa đồng bộ.
• Rơ-le chạm đất có thể điều chỉnh.

Lựa chọn máy cắt

• Máy cắt ABB.
• Máy cắt Schneider.

Phụ kiện hệ thống nhiên liệu

• Cảnh báo mức nhiên liệu thấp.
• Bơm nhiên liệu tự động.
• Van chữ T.

Phụ kiện hệ thống dầu bôi trơn

• Bộ sưởi dầu bôi trơn.
• Cảm biến nhiệt độ dầu.
• Bơm xả dầu.

Phụ kiện hệ thống làm mát

• Bộ sưởi nước làm mát bằng điện.

Các phụ kiện trên chỉ được cung cấp khi khách hàng lựa chọn và được ghi thành từng hạng mục trong báo giá. Cách trình bày này giúp người mua biết rõ thiết bị nào đã có sẵn, thiết bị nào cần bổ sung, tránh nhầm ATS, bồn dầu đáy hoặc máy cắt thương hiệu cụ thể là trang bị mặc định.

11. Ứng dụng phù hợp của máy phát điện Cummins 125kVA

Nhà xưởng và cơ sở sản xuất

Máy có thể cấp điện dự phòng cho một nhóm máy gia công, bơm, quạt thông gió, băng tải, hệ thống chiếu sáng và thiết bị điều khiển. Khi có nhiều mô-tơ, cần xác định phương pháp khởi động trực tiếp, sao–tam giác, khởi động mềm hay biến tần để tính đúng dòng khởi động.

Tòa nhà văn phòng và chung cư quy mô vừa

Tổ máy phù hợp cấp cho tải ưu tiên như thang máy, bơm nước, bơm chữa cháy theo phương án thiết kế, chiếu sáng hành lang, hệ thống an ninh và một phần điều hòa. Không nên cộng toàn bộ công suất lắp đặt rồi chọn máy; cần xác định tải nào thực sự hoạt động khi mất điện và thứ tự đóng tải.

Khách sạn, nhà hàng và trung tâm dịch vụ

Nguồn dự phòng giúp duy trì chiếu sáng, quầy lễ tân, hệ thống quản lý, bếp, kho lạnh và các tải cần thiết. Phiên bản vỏ chống ồn thường phù hợp hơn khi đặt gần khu vực có khách, nhưng vẫn phải khảo sát hướng gió nóng, khí xả và khoảng cách đến phòng nghỉ.

Trường học và cơ sở y tế

Máy có thể hỗ trợ chiếu sáng, hệ thống thông tin, thiết bị văn phòng, bơm và một số tải quan trọng. Với thiết bị y tế yêu cầu nguồn liên tục, cần phối hợp máy phát với UPS và hệ thống chuyển nguồn có thời gian đáp ứng phù hợp. Công suất phải được thiết kế theo mức độ ưu tiên của từng nhóm tải.

Trang trại và cơ sở nông nghiệp

Tổ máy có thể cấp cho quạt thông gió, bơm nước, hệ thống cho ăn, chiếu sáng, kho lạnh và thiết bị chế biến. Môi trường nhiều bụi, độ ẩm cao hoặc khí ăn mòn đòi hỏi lịch vệ sinh lọc gió thường xuyên và có thể cần lớp bảo vệ tăng cường cho đầu phát.

Công trường xây dựng

Máy kiểu mở hoặc vỏ chống ồn có thể phục vụ máy hàn, máy cắt, bơm, cần trục nhỏ và khu điều hành. Với nhu cầu di chuyển thường xuyên, rơ-moóc là phụ kiện nên cân nhắc. Tải máy hàn và thiết bị đóng cắt liên tục cần được khảo sát riêng vì có thể gây dao động lớn.

12. Cách chọn máy phát điện 125kVA đúng nhu cầu

Lập danh sách tải ưu tiên

Trước tiên, liệt kê từng thiết bị cần dùng khi mất điện: công suất, số lượng, điện áp, số pha, hệ số công suất, dòng khởi động và thời gian sử dụng. Sau đó xác định thiết bị nào chạy đồng thời, thiết bị nào có thể đóng trễ để giảm đỉnh tải.

Tính tải động cơ điện

Mô-tơ khởi động trực tiếp có thể kéo dòng lớn hơn nhiều lần dòng định mức. Nếu máy phát vừa cấp tải nền vừa phải khởi động bơm hoặc máy nén lớn, điện áp và tần số có thể sụt đáng kể. Giải pháp là tăng công suất máy, dùng khởi động mềm hoặc biến tần, hoặc thiết kế trình tự đóng tải.

Chừa dự phòng hợp lý

Khoảng dự phòng giúp máy không phải chạy sát ngưỡng liên tục và tạo điều kiện bổ sung tải trong tương lai. Tuy nhiên, chọn máy quá lớn cũng làm tăng chi phí đầu tư và khiến động cơ thường xuyên chạy non tải. Mức dự phòng nên được tính theo đặc tính công trình thay vì áp dụng một tỷ lệ cứng cho mọi trường hợp.

Xác định thời gian cần chạy

Nếu khu vực thường chỉ mất điện trong thời gian ngắn, bồn dầu đáy có thể đáp ứng. Nếu cần vận hành cả ngày hoặc nhiều ca, nên thiết kế bồn dầu rời, đường cấp – hồi, bơm tự động, báo mức và khu vực chứa dầu an toàn. Thời gian chạy cũng ảnh hưởng đến kế hoạch bảo dưỡng theo giờ.

Chọn kiểu mở hay chống ồn

Máy kiểu mở phù hợp khi đã có phòng máy đạt yêu cầu. Máy chống ồn thuận tiện hơn khi đặt ngoài nhà hoặc gần khu vực làm việc, nhưng vẫn cần nền đặt máy, khoảng trống lấy gió và lối bảo trì. Nếu công trình có quy định tiếng ồn cụ thể, nên xác nhận mức âm yêu cầu ngay từ giai đoạn báo giá.

13. Lưu ý khi lắp đặt máy phát điện Cummins 125kVA

Nền móng và chống rung

Nền phải phẳng, chắc và chịu được khối lượng tối thiểu 1.226kg với máy mở hoặc 1.866kg với máy chống ồn, chưa tính nhiên liệu và phụ kiện. Cần tính thêm tải động khi máy vận hành. Đệm giảm chấn đã có trên tổ máy, nhưng nền và kết cấu xung quanh vẫn phải được khảo sát để hạn chế truyền rung.

Thông gió và thoát nhiệt

Máy phát tạo ra lượng nhiệt lớn từ động cơ, két nước và đường xả. Phòng máy phải có cửa lấy gió bù và đường thoát gió nóng đủ tiết diện. Ống dẫn gió nên ngắn, ít cản trở và có đoạn nối mềm với két nước. Không bố trí cửa hút và cửa xả quá gần nhau vì khí nóng có thể tuần hoàn trở lại.

Hệ thống khí xả

Đường ống xả tiêu chuẩn của động cơ là 75mm. Khi kéo dài đường ống, cần tính tổng trở lực để không vượt giới hạn áp suất ngược 10kPa. Ống phải có giá đỡ riêng, khớp mềm, bọc bảo ôn và giải pháp thoát nước ngưng. Không để toàn bộ trọng lượng ống tác động lên cổ xả turbo.

Hệ thống nhiên liệu

Đường dầu phải kín, sạch và hạn chế vị trí có thể lọt không khí. Bồn dầu cần đặt đúng khoảng cách an toàn, có thông hơi, van khóa và biện pháp chống tràn. Với bồn rời, chiều cao hút và hồi dầu phải nằm trong giới hạn cho phép của động cơ. Nếu dùng bơm dầu tự động, cần có điều khiển mức và bảo vệ tràn.

Cáp điện và tiếp địa

Cáp đầu ra được chọn theo dòng 180A cùng các hệ số hiệu chỉnh của môi trường lắp đặt. Tủ ATS và thanh cái phải có dòng định mức phù hợp, khả năng chịu ngắn mạch và cơ cấu liên động an toàn. Vỏ máy, khung máy, đầu phát và các tủ điện phải được nối với hệ thống tiếp địa theo thiết kế của công trình.

Vận hành thử có tải

Sau lắp đặt, cần kiểm tra chiều quay của tải, thứ tự pha, điện áp, tần số, dòng từng pha, áp suất dầu, nhiệt độ nước và khả năng chuyển nguồn. Nên chạy thử theo từng cấp tải, theo dõi hiện tượng rò rỉ và kiểm tra ATS nhiều chu kỳ trước khi bàn giao.

14. Bảo dưỡng và vận hành an toàn

Kiểm tra trước khi khởi động

• Kiểm tra mức dầu bôi trơn và nước làm mát.
• Kiểm tra lượng nhiên liệu và các vị trí có thể rò rỉ.
• Kiểm tra điện áp ắc quy, đầu cọc và dây đề.
• Kiểm tra khu vực hút gió, thoát gió và đường xả.
• Bảo đảm nút dừng khẩn cấp không bị kích hoạt.
• Ngắt tải trước khi khởi động thủ công nếu quy trình yêu cầu.

Chạy thử định kỳ

Máy dự phòng vẫn cần được khởi động định kỳ ngay cả khi điện lưới ổn định. Việc chạy thử giúp kiểm tra ắc quy, hệ thống nhiên liệu, cảm biến và khả năng khởi động. Chạy không tải quá lâu không có lợi cho động cơ diesel; nên có kế hoạch chạy có tải hoặc thử bằng tải giả theo điều kiện của công trình.

Bảo dưỡng theo giờ và thời gian

Dầu động cơ, lọc dầu, lọc nhiên liệu, lọc gió, nước làm mát và dây đai cần được kiểm tra hoặc thay theo lịch. Một số vật tư có hạn sử dụng theo thời gian ngay cả khi số giờ chạy thấp. Nhật ký vận hành nên ghi ngày chạy, số giờ, mức tải, thông số chính và các cảnh báo đã xuất hiện.

Không tự ý thay đổi cài đặt bảo vệ

Ngưỡng áp suất dầu, nhiệt độ nước, tốc độ, điện áp và tần số được đặt để bảo vệ động cơ và đầu phát. Chỉ kỹ thuật viên có chuyên môn mới nên thay đổi các giá trị này. Xóa cảnh báo mà không tìm nguyên nhân có thể làm sự cố lặp lại và gây hư hỏng nghiêm trọng hơn.

15. Tiêu chuẩn áp dụng

Tổ máy được thiết kế và sản xuất có tham chiếu các tiêu chuẩn được công bố sau:

• ISO 9001 về hệ thống quản lý chất lượng.
• ISO 14001 về hệ thống quản lý môi trường.
• ISO 8528 liên quan đến tổ máy phát điện xoay chiều dẫn động bằng động cơ đốt trong.
• ISO 12100 về nguyên tắc an toàn máy.
• ISO 13849 về các bộ phận liên quan đến an toàn của hệ thống điều khiển.
• EN 12601 về an toàn tổ máy phát điện.
• GB 12786 và GB/T 2820.
• IEC 60034 về máy điện quay.
• IEC 60204 về thiết bị điện của máy.
• CE và RETIE theo thông tin công bố của nhà sản xuất.

Việc một tổ máy tham chiếu các tiêu chuẩn trên không thay thế cho yêu cầu nghiệm thu riêng của từng dự án. Công trình vẫn cần tuân thủ quy định địa phương về điện, phòng cháy chữa cháy, môi trường, tiếng ồn, nhiên liệu và an toàn lao động.

16. Vì sao nên mua máy phát điện Cummins 125kVA tại Hưng Thịnh Phát?

Tư vấn dựa trên phụ tải thực tế

Hưng Thịnh Phát hỗ trợ khách hàng lập danh sách tải, xem xét dòng khởi động và đề xuất công suất phù hợp. Việc chọn đúng máy giúp hạn chế tình trạng thiếu công suất, sụt áp khi khởi động tải hoặc đầu tư máy quá lớn so với nhu cầu.

Cấu hình được trình bày rõ ràng

Báo giá thể hiện cụ thể model động cơ, thương hiệu đầu phát, bộ điều khiển, kiểu máy, máy cắt, bồn dầu và các phụ kiện lựa chọn. Khách hàng có thể đối chiếu dễ dàng giữa máy tiêu chuẩn và phần cần mua thêm.

Hỗ trợ khảo sát và lắp đặt

Đội ngũ kỹ thuật có thể khảo sát vị trí đặt máy, đường vận chuyển, nền móng, thông gió, khí xả, nhiên liệu, cáp động lực và ATS. Tùy yêu cầu, Hưng Thịnh Phát cung cấp giải pháp từ giao máy đến lắp đặt, chạy thử và bàn giao.

Hướng dẫn sử dụng và bảo dưỡng

Sau khi lắp đặt, người vận hành được hướng dẫn kiểm tra trước khi chạy, thao tác bộ điều khiển, xử lý cảnh báo cơ bản và ghi nhật ký. Kế hoạch bảo dưỡng được xây dựng theo thời gian và số giờ máy hoạt động.

Hồ sơ giao hàng rõ ràng

Tùy thỏa thuận mua bán, bộ hồ sơ có thể gồm chứng nhận xuất xứ, chứng nhận chất lượng và phiếu đóng gói. Các tài liệu giao nhận, biên bản chạy thử và nội dung đào tạo được chuẩn bị theo yêu cầu của dự án.

Chính sách bảo hành

Bảo hành 24 tháng theo điều kiện trong báo giá hoặc hợp đồng.

Điều kiện bảo hành, thời điểm tính bảo hành, phạm vi công việc và trách nhiệm bảo dưỡng được ghi rõ trong hồ sơ mua bán. Khách hàng nên vận hành đúng hướng dẫn, dùng vật tư phù hợp và lưu lại nhật ký để việc hỗ trợ kỹ thuật được thuận lợi.

17. Hình ảnh thực tế máy phát điện công suất 125kVA thương hiệu Cummins

18. Video giao máy phát điện Cummins 125kva đến khách hàng

19. Các dự án khách hàng sử dụng máy phát điện Cummins tại Hưng Thịnh Phát

20. Câu hỏi thường gặp

Máy phát điện Cummins 125kVA tạo ra bao nhiêu kW?

Ở hệ số công suất 0,8, máy cung cấp 100kW liên tục và 110kW dự phòng. Công suất sử dụng thực tế còn phụ thuộc loại tải, dòng khởi động, mức tải đồng thời và điều kiện môi trường.

Model động cơ của máy là gì?

Tổ máy sử dụng động cơ Dongfeng Cummins 6BTA5.9-G2, 6 xi lanh thẳng hàng, dung tích 5,9 lít, có turbo tăng áp và làm mát khí nạp.

Máy dùng đầu phát thương hiệu nào?

Cấu hình Hưng Thịnh Phát cung cấp sử dụng đầu phát Stamford thương hiệu Anh, ba pha, 4 cực, tích hợp AVR, cách điện cấp H và bảo vệ IP23.

Máy tiêu thụ bao nhiêu dầu mỗi giờ?

Máy tiêu thụ khoảng 27 lít/giờ ở 100% tải liên tục, 20 lít/giờ ở 75% tải, 14 lít/giờ ở 50% tải và 8 lít/giờ ở 25% tải. Ở 100% công suất dự phòng, mức tiêu hao là khoảng 30 lít/giờ.

Máy có sẵn bồn dầu 215 lít không?

Bồn dầu đáy 215 lít là phụ kiện mua thêm. Khi khách hàng chọn cấu hình này, kích thước và thời gian chạy có thể được tham khảo theo các bảng trong bài. Báo giá sẽ ghi rõ có hoặc không có bồn dầu đáy.

Máy có tự khởi động khi mất điện không?

DSE6120 có chức năng giám sát điện lưới và điều khiển khởi động tự động. Để tự động chuyển tải giữa điện lưới và máy phát, cần lắp thêm tủ ATS.

ATS có phải thiết bị tiêu chuẩn không?

Không. ATS thuộc nhóm phụ kiện mua thêm. Dòng định mức, số cực, kiểu chuyển mạch và thương hiệu ATS sẽ được chọn theo hệ thống điện thực tế.

Nên chọn máy mở hay máy chống ồn?

Máy mở phù hợp với phòng máy đã xử lý thông gió và tiêu âm. Máy chống ồn phù hợp nơi cần giảm tiếng ồn hoặc không có phòng máy riêng. Lựa chọn cuối cùng nên dựa trên vị trí đặt, yêu cầu môi trường và ngân sách.

Máy có thể chạy liên tục bao lâu?

Thời gian chạy phụ thuộc dung tích bồn, mức tải và kế hoạch bảo dưỡng. Với bồn 215 lít, thời gian lý thuyết khoảng 8 giờ ở 100% tải liên tục hoặc 10,8 giờ ở 75% tải. Thực tế phải chừa lượng dầu an toàn và dừng máy bảo dưỡng theo lịch.

Dòng điện định mức của máy là bao nhiêu?

Dòng điện định mức là 180A tại điện áp 400V, ba pha, hệ số công suất 0,8. Cáp và thiết bị đóng cắt cần được kỹ sư điện lựa chọn theo điều kiện lắp đặt cụ thể.

Máy có phù hợp với thang máy và bơm chữa cháy không?

Có thể phù hợp nếu công suất, dòng khởi động và trình tự đóng tải đã được tính toán. Không nên quyết định chỉ dựa vào công suất định mức của mô-tơ. Hưng Thịnh Phát sẽ kiểm tra đặc tính khởi động trước khi đề xuất cấu hình.

Hồ sơ giao hàng gồm những gì?

Theo thỏa thuận, hồ sơ có thể gồm chứng nhận xuất xứ, chứng nhận chất lượng, phiếu đóng gói, tài liệu vận hành và các biên bản liên quan đến lắp đặt, chạy thử.

Thời gian bảo hành bao lâu?

Bảo hành 24 tháng theo điều kiện trong báo giá hoặc hợp đồng.

21. Liên hệ nhận tư vấn và báo giá

Máy phát điện Cummins 125kVA là giải pháp nguồn dự phòng đáng cân nhắc cho công trình cần công suất liên tục 100kW, nguồn điện ba pha 230/400V và khả năng tự động hóa với DSE6120. Để chọn đúng cấu hình, khách hàng nên cung cấp danh sách phụ tải, thiết bị có dòng khởi động lớn, thời gian chạy dự kiến, vị trí đặt máy và yêu cầu về tiếng ồn.

Hưng Thịnh Phát sẽ tư vấn phương án máy mở hoặc chống ồn, bồn dầu, ATS, cáp điện, hệ thống khí xả và các hạng mục lắp đặt phù hợp. Mỗi phụ kiện mua thêm được trình bày riêng để khách hàng dễ kiểm tra và dự trù ngân sách.

Liên hệ ngay để nhận cấu hình kỹ thuật và báo giá máy phát điện Cummins 125kVA theo đúng nhu cầu sử dụng của công trình.

• Địa chỉ: 17/K5A Phan Huy Ích, Phường An Hội Tây, TP.HCM
• Hotline: 0938 358 401 | 0909 938 401
• Điện thoại: 0283.9877188
• Nhà máy: Khu Công Nghiệp Gò Dầu, Huyện Long Thành, Tỉnh Đồng Nai
• Kho: 273 Phan Văn Hớn, Bà Điểm, Quận 12, Tp. HCM
• Email: hongphuc.eng39@mayphatdiengiare.vn
• Website: mayphatdiengiare.vn
