Máy phát điện Doosan 813kVA

Máy phát điện Doosan 813kVA – động cơ DP222CB

Máy phát điện Doosan 813kVA là nguồn điện dự phòng công suất lớn dành cho nhà máy, khu công nghiệp, bệnh viện, trung tâm thương mại, khách sạn, kho lạnh, hạ tầng kỹ thuật và công trình có phụ tải ba pha quy mô lớn. Tổ máy cung cấp công suất liên tục 813kVA, tương đương 650kW, cùng công suất dự phòng 894kVA, tương đương 715kW.

Tổ máy AOSIF AD894 sử dụng động cơ Doosan DP222CB V12, dung tích 21,927 lít, turbo tăng áp và làm mát khí nạp kiểu air-to-air. Hệ thống phun nhiên liệu Bosch Common Rail được điều khiển bằng ECU. Cấu hình Hưng Thịnh Phát cung cấp sử dụng đầu phát Stamford thương hiệu Anh cùng bộ điều khiển Deep Sea DSE6120. Khi kết hợp với tủ ATS công suất phù hợp, hệ thống có thể tự khởi động và chuyển nguồn khi điện lưới gặp sự cố.

Hưng Thịnh Phát cung cấp máy mới 100%, xuất xứ tổ máy Trung Quốc, có lựa chọn kiểu mở hoặc vỏ chống ồn. Khách hàng được hỗ trợ tính công suất theo phụ tải, dòng khởi động của mô-tơ, thời gian cần cấp điện và điều kiện lắp đặt. Nội dung dưới đây trình bày rõ thông số, mức tiêu hao nhiên liệu, thiết bị tiêu chuẩn và phụ kiện mua thêm để người đọc dễ hiểu và dễ lựa chọn.

1. Ưu điểm của máy phát điện Doosan 813kVA

Công suất liên tục 650kW

Máy có công suất liên tục 813kVA, tương đương 650kW tại hệ số công suất 0,8. Đây là mức công suất nên dùng làm cơ sở khi tính phụ tải vận hành dài giờ. Công suất dự phòng 894kVA/715kW dùng trong thời gian điện lưới bị gián đoạn và không nên duy trì liên tục như công suất Prime.

Trong thực tế, tổng tải vận hành nên thấp hơn giới hạn 650kW để máy còn khoảng dự trữ cho biến động tải. Nếu công trình có nhiều mô-tơ, máy bơm, máy nén, thang máy hoặc thiết bị lạnh, cần kiểm tra thêm dòng khởi động thay vì chỉ cộng số kW ghi trên nhãn thiết bị.

Động cơ Doosan DP222CB

Động cơ Doosan DP222CB có 12 xi lanh bố trí chữ V, dung tích 21,927 lít, công suất liên tục 705kW và công suất dự phòng 790kW. Turbo tăng áp và bộ làm mát khí nạp hỗ trợ động cơ tạo công suất lớn ở tốc độ 1.500 vòng/phút. ECU điều khiển hệ thống Bosch Common Rail để quản lý lượng phun theo trạng thái vận hành.

Đầu phát Stamford thương hiệu Anh

Trong cấu hình Hưng Thịnh Phát cung cấp, tổ máy sử dụng đầu phát Stamford thương hiệu Anh. Đầu phát có 3 pha, 4 cực, đấu sao, cách điện cấp H, bảo vệ IP23 và bộ điều chỉnh điện áp AVR. Model Stamford cụ thể sẽ được ghi trong báo giá hoặc hồ sơ cấu hình máy giao thực tế.

Bộ điều khiển DSE6120

Deep Sea DSE6120 là bộ điều khiển tự động nhận biết sự cố điện lưới dành cho một máy phát điện. Thiết bị có màn hình LCD, hỗ trợ giám sát điện áp, tần số, dòng tải, công suất, tốc độ động cơ, áp suất dầu, nhiệt độ nước và điện áp ắc quy.

DSE6120 có thể nhận biết tình trạng điện lưới và điều khiển máy khởi động. Muốn chuyển nguồn cấp cho tải tự động từ điện lưới sang máy phát và chuyển ngược lại, công trình cần lắp thêm tủ ATS.

Có phiên bản kiểu mở và chống ồn

Máy kiểu mở phù hợp với phòng máy đã có hệ thống thông gió, tiêu âm và dẫn khí xả. Phiên bản chống ồn phù hợp khi cần cụm máy hoàn chỉnh đặt ngoài nhà hoặc khu vực có yêu cầu kiểm soát tiếng ồn. Với khối lượng từ 4.100kg đến 5.050kg, công trình phải khảo sát xe vận chuyển, thiết bị nâng hạ và nền móng trước khi đặt hàng.

Tiêu hao nhiên liệu theo từng mức tải

Mức tiêu hao nhiên liệu được công bố từ 25% đến 100% tải liên tục và tại 100% tải dự phòng. Khách hàng có thể dùng trực tiếp số liệu lít/giờ để ước tính chi phí vận hành, thời gian chạy và kế hoạch tiếp nhiên liệu.

2. Thông số máy phát điện Doosan 813kVA

Công suất 813kVA bằng bao nhiêu kW?

kVA là công suất biểu kiến, còn kW là công suất tác dụng mà thiết bị sử dụng. Với hệ số công suất 0,8:

813kVA x 0,8 = 650,4kW theo phép tính lý thuyết. Nhà sản xuất làm tròn và công bố công suất liên tục ở mức 650kW.

Ở chế độ dự phòng:

894kVA x 0,8 = 715,2kW, được nhà sản xuất làm tròn và công bố ở mức 715kW.

Không nên hiểu máy 813kVA có thể cấp liên tục 813kW. Nếu tổng tải cần dùng gần 650kW hoặc phải khởi động mô-tơ lớn, khách hàng nên cân nhắc dải máy lớn hơn hoặc chia tải theo trình tự để tránh vận hành sát giới hạn liên tục.

Ý nghĩa của dòng điện 1.173A

Tài liệu công bố dòng điện định mức của tổ máy là 1.173A. Nếu tính từ 813kVA tại 400V ba pha, dòng điện lý thuyết xấp xỉ 1.174A. Hai giá trị gần như trùng nhau; sai khác nhỏ do làm tròn. Máy cắt chính được công bố ở mức 1.600A.

Mức 1.173A là cơ sở ban đầu để tính cáp điện, thanh dẫn và ATS. Hồ sơ dự án vẫn cần xác nhận điện áp vận hành, bảng tên đầu phát, chiều dài tuyến, cách lắp đặt và các hệ số hiệu chỉnh. Với dòng điện lớn, phương án có thể sử dụng nhiều tuyến cáp chạy song song hoặc thanh dẫn điện; việc lựa chọn phải được kỹ sư điện tính toán.

Việc chọn cáp còn phụ thuộc chiều dài, cách đi cáp, nhiệt độ môi trường, sụt áp cho phép và khả năng chịu ngắn mạch.

Máy cắt chính có dòng định mức 1.600A. Nếu khách hàng yêu cầu sử dụng máy cắt ABB hoặc Schneider, đây là lựa chọn mua thêm và phải được ghi riêng trong báo giá.

Chọn công suất theo phụ tải thực tế

Để biết máy 813kVA có phù hợp hay không, cần xác định:

– Tổng công suất thiết bị hoạt động đồng thời.
– Mô-tơ, máy nén hoặc máy bơm có dòng khởi động lớn nhất.
– Phương pháp khởi động trực tiếp, sao – tam giác, khởi động mềm hoặc biến tần.
– Mức lệch tải giữa ba pha.
– Các thiết bị điện tử nhạy cảm hoặc sử dụng UPS.
– Phần công suất cần dự phòng cho nhu cầu mở rộng.

Một công trình có tổng tải vận hành thấp hơn 650kW vẫn có thể cần máy lớn hơn nếu phải khởi động máy nén, bơm hoặc quạt công suất cao. Ngược lại, chia tải thành nhiều cấp và đóng tải trễ có thể hạn chế đỉnh công suất, giúp lựa chọn tổ máy hợp lý hơn.

3. Thông số động cơ Doosan DP222CB

Kết cấu V12 dung tích 21,927 lít

Động cơ có 12 xi lanh bố trí chữ V, làm việc theo chu trình diesel 4 kỳ và được làm mát bằng nước. Đường kính xi lanh 128mm, hành trình piston 142mm và dung tích 21,927 lít tạo nền tảng cho công suất cơ liên tục 705kW ở tốc độ 1.500 vòng/phút.

Kết cấu chữ V giúp bố trí 12 xi lanh trong chiều dài hợp lý. Động cơ, đầu phát và két nước được lắp đồng trục trên khung bệ chịu lực, có đệm giảm chấn để hạn chế rung truyền xuống nền.

Turbo tăng áp và làm mát khí nạp

Doosan DP222CB sử dụng turbo tăng áp và bộ làm mát khí nạp air-to-air. Turbo tận dụng năng lượng khí xả để nén thêm không khí vào động cơ; không khí sau nén được làm mát trước khi vào buồng đốt nhằm tăng mật độ khí nạp.

Hệ thống này hỗ trợ động cơ đạt công suất lớn nhưng yêu cầu đường gió sạch, kín và có độ cản trong giới hạn. Rò rỉ đường khí nạp, két làm mát khí nạp bẩn hoặc lọc gió tắc có thể làm giảm khả năng nhận tải và tăng nhiệt độ khí xả.

Lọc gió bám nhiều bụi làm tăng độ cản, giảm lượng không khí vào động cơ và có thể khiến máy yếu tải, tăng nhiệt hoặc sinh nhiều khói. Máy đặt tại công trường, nhà máy gỗ hoặc trang trại cần vệ sinh lọc gió thường xuyên hơn.

ECU điều khiển động cơ

ECU nhận tín hiệu từ các cảm biến và điều khiển hệ thống nhiên liệu để duy trì tốc độ gần 1.500 vòng/phút khi phụ tải thay đổi. Tốc độ ổn định giúp đầu phát duy trì tần số gần 50Hz và hỗ trợ động cơ đáp ứng tải.

Hệ thống điện tử yêu cầu nguồn ắc quy ổn định, giắc kết nối sạch và cảm biến hoạt động đúng. Không nên tự tháo giắc, đấu tắt cảm biến hoặc thay đổi thông số ECU khi chưa có thiết bị chẩn đoán và hướng dẫn phù hợp.

Hệ thống Bosch Common Rail

Động cơ sử dụng hệ thống phun Bosch Common Rail. Nhiên liệu được nén vào đường ống chung, sau đó ECU điều khiển thời điểm và lượng phun theo tốc độ, tải và trạng thái động cơ.

Tài liệu công bố lưu lượng nhiên liệu tối thiểu cấp đến bơm là 630 lít/giờ. Đây là yêu cầu về khả năng cấp và tuần hoàn của hệ thống nhiên liệu, không phải mức tiêu hao thực tế của động cơ. Đường cấp, đường hồi, bơm chuyển và bồn dầu phải được thiết kế theo lưu lượng tuần hoàn này.

Nhiên liệu phải sạch, không lẫn nước và cặn. Bộ tách nước khỏi nhiên liệu là phụ kiện nên cân nhắc tại công trình có chất lượng dầu không ổn định hoặc bồn chứa dễ phát sinh nước ngưng.

4. Hệ thống bôi trơn

Dầu bôi trơn tạo màng bảo vệ giữa các chi tiết chuyển động, hỗ trợ làm mát, cuốn cặn về lọc và hạn chế mài mòn. Thiếu dầu, dùng sai độ nhớt hoặc để dầu quá thời hạn đều có thể ảnh hưởng đến tuổi thọ động cơ.

Tài liệu ghi dung tích cácte ở mức thấp/cao là 27/40 lít và ghi dung tích dầu tổng là 40 lít. Mục tổng dung tích hệ thống không có số cụ thể, vì vậy không nên cộng thêm một lượng dầu chưa được công bố.

Khi thay dầu và lọc, kỹ thuật viên nên châm từng bước, khởi động ngắn để dầu tuần hoàn, dừng máy chờ dầu hồi rồi kiểm tra bằng que thăm. Mức dầu thực tế trên que thăm và hướng dẫn của đúng động cơ giao kèm là căn cứ vận hành chính.

DSE6120 có thể nhận tín hiệu áp suất dầu và cảnh báo khi áp suất thấp. Tuy nhiên, hệ thống điện tử không thay thế việc kiểm tra trực tiếp tình trạng rò rỉ, màu dầu và mức dầu trước khi khởi động.

5. Hệ thống làm mát

Kiểm tra nước làm mát đúng cách

Phần bảng hệ thống làm mát công bố 23 lít cho riêng động cơ và 114 lít cho toàn hệ thống. Tuy nhiên, bảng thông số cơ bản ở cùng trang lại ghi 114 lít tại mục dung tích nước trong động cơ. Hai cách ghi không thống nhất.

Giá trị 114 lít phù hợp với tổng dung tích hệ thống được trình bày ở cột làm mát, còn 23 lít được ghi cho riêng động cơ. Trước khi cấp vật tư hoặc châm nước, Hưng Thịnh Phát sẽ đối chiếu hướng dẫn của đúng số máy và cấu hình két nước thực tế; không dùng con số trong một ô riêng lẻ để tự suy đoán.

Khi châm nước, kỹ thuật viên không nên chỉ dựa vào một con số. Cần châm đúng loại nước làm mát, xả khí, chạy máy đến nhiệt độ làm việc, dừng máy chờ nguội rồi kiểm tra lại mức trong két và bình giãn nở.

Yêu cầu thông gió

Két nước và quạt gió được lắp đồng bộ để tản nhiệt. Khi đặt máy trong phòng kín, khí nóng sau két nước phải được dẫn trực tiếp ra ngoài. Không được để khí nóng quay trở lại cửa hút vì nhiệt độ phòng tăng cao có thể làm máy giảm công suất hoặc dừng do quá nhiệt.

Nước làm mát cần đúng chủng loại và tỷ lệ pha. Không nên chỉ dùng nước sinh hoạt trong thời gian dài vì cặn khoáng và ăn mòn có thể ảnh hưởng két nước, bơm nước và đường áo nước của động cơ.

6. Hệ thống khí nạp và khí xả

Theo dõi độ cản của lọc gió

Giới hạn độ cản được công bố là 2,16kPa khi phần tử lọc sạch và 6,23kPa khi phần tử lọc bẩn. Khi độ cản tăng, động cơ nhận ít không khí hơn và có thể sinh khói, tăng nhiệt hoặc giảm khả năng nhận tải.

Trong vận hành, nên theo dõi chỉ báo lọc gió và tình trạng bám bụi thực tế. Không tháo lọc gió để máy chạy vì bụi có thể đi trực tiếp vào xi lanh, làm mòn động cơ.

Thiết kế đường khí xả

Tổng áp suất ngược của đường xả không được vượt quá 5,9kPa. Đường kính ống xả tiêu chuẩn được công bố là 127mm. Khi kéo dài ống, lắp nhiều co hoặc bổ sung bộ tiêu âm, kỹ thuật viên phải tính lại trở lực và có thể cần tăng đường kính ống.

Ống xả cần có khớp nối mềm, giá đỡ riêng, lớp cách nhiệt và điểm thoát nước ngưng. Không để trọng lượng ống tác động trực tiếp lên cổ xả. Đầu ống ngoài trời cần chống nước mưa chảy ngược và không hướng vào cửa lấy gió hoặc khu vực có người.

7. Hệ thống khởi động và ắc quy

Nguồn 24VDC cấp điện cho mô-tơ đề, bộ điều khiển và các thiết bị liên quan. Tổ máy tiêu chuẩn có ắc quy khởi động. Đầu cọc cần sạch, siết chắc và được kiểm tra điện áp định kỳ.

Tài liệu ghi mức tối thiểu 950 CCA ở các dải nhiệt độ được liệt kê và khuyến nghị hai bình 12V, mỗi bình 200Ah. Hai bình cần được ghép đúng cấu hình để cung cấp nguồn khởi động 24VDC.

Máy dự phòng có thể nằm chờ nhiều ngày. Nếu ắc quy yếu, máy có thể không khởi động đúng lúc mất điện. Bộ sạc duy trì từ điện lưới và chương trình chạy thử định kỳ giúp nâng cao độ sẵn sàng của hệ thống.

Khi thay ắc quy, nên thay đồng bộ hai bình cùng loại, cùng dung lượng và có thời gian sử dụng tương đương. Dây đề phải đủ tiết diện, chiều dài hợp lý và các điểm nối không được lỏng hoặc oxy hóa.

8. Đầu phát Stamford thương hiệu Anh

Trong cấu hình Hưng Thịnh Phát cung cấp, tổ máy sử dụng đầu phát Stamford thương hiệu Anh. Đầu phát nhận cơ năng từ động cơ Doosan và chuyển thành điện năng ba pha. Cụm đầu phát được ghép với động cơ bằng đĩa đàn hồi và lắp đồng trục trên khung thép.

Các đặc tính điện trên được công bố cho cụm đầu phát trong cấu hình tổ máy. Tài liệu AOSIF chưa ghi thương hiệu, model và công suất định mức riêng của đầu phát. Hưng Thịnh Phát sẽ thể hiện model Stamford cụ thể trong báo giá hoặc hồ sơ máy giao thực tế khi cấu hình đã được chốt.

Tác dụng của AVR

AVR theo dõi điện áp đầu ra và điều chỉnh dòng kích từ để hạn chế biến động điện áp khi tải thay đổi. Tính năng này phù hợp với chiếu sáng, máy bơm, quạt, điều hòa, thiết bị văn phòng và nhiều máy móc sản xuất.

Với máy chủ, thiết bị y tế hoặc hệ thống điều khiển chính xác, công trình có thể cần thêm UPS. AVR không thay thế UPS và cũng không loại bỏ mọi nhiễu điện do tải phi tuyến tạo ra.

Cách điện cấp H và bảo vệ IP23

Cách điện cấp H cho biết cuộn dây sử dụng vật liệu chịu nhiệt theo cấp thiết kế. Cấp IP23 phù hợp với đầu phát đặt trong phòng máy khô ráo hoặc bên trong vỏ chống ồn.

IP23 không có nghĩa đầu phát có thể phơi mưa trực tiếp hoặc bị ngập nước. Với môi trường ven biển, nhiều hơi ẩm hoặc có hóa chất ăn mòn, khách hàng có thể chọn xử lý chống gỉ, chống hơi muối và bộ sưởi chống ngưng tụ.

Bước dây quấn 2/3

Bước dây quấn 2/3 hỗ trợ giảm một số thành phần sóng hài trong điện áp. Khi cấp nhiều tải một pha, cần phân chia tải tương đối đều giữa ba pha để hạn chế lệch dòng và tăng nhiệt cuộn dây.

9. Bộ điều khiển Deep Sea DSE6120

DSE6120 là bộ điều khiển tự động cho một máy phát điện. Màn hình LCD giúp người vận hành theo dõi trạng thái động cơ, đầu phát và điện lưới. Thiết bị có thể được cài đặt ở mặt trước hoặc qua phần mềm cấu hình phù hợp.

Chức năng giám sát

– Điện áp ba pha của máy phát và điện lưới.
– Tần số máy phát.
– Dòng điện tải.
– Công suất kW, kVA và kVAr.
– Hệ số công suất.
– Tốc độ động cơ.
– Áp suất dầu.
– Nhiệt độ nước làm mát.
– Điện áp ắc quy.
– Thời gian vận hành.
– Trạng thái đầu vào, đầu ra và cảnh báo.

Chức năng điều khiển

– Khởi động và dừng máy tự động.
– Nhận lệnh khởi động từ xa.
– Cho phép cài đặt nhiều chu kỳ đề máy.
– Hỗ trợ làm nóng trước nếu có thiết bị phù hợp.
– Chạy không tải trước khi nhận tải.
– Chạy làm mát trước khi dừng.
– Hỗ trợ trình tự đóng tải.
– Lưu đến 100 bản ghi sự kiện.
– Kết nối mô-đun mở rộng tương thích.

Cảnh báo và bảo vệ

– Áp suất dầu thấp.
– Nhiệt độ nước làm mát cao.
– Điện áp quá cao hoặc quá thấp.
– Tần số bất thường.
– Quá tốc độ.
– Quá tải theo công suất.
– Điện áp ắc quy thấp.
– Không khởi động được.
– Dừng khẩn cấp.

DSE6120 có thay thế tủ ATS không?

Không. DSE6120 có thể nhận biết điện lưới mất và điều khiển máy khởi động, nhưng tủ ATS mới là bộ phận đóng cắt để chuyển phụ tải giữa điện lưới và máy phát.

ATS là phụ kiện mua thêm. Khi đặt hàng, cần xác định dòng định mức, số cực, kiểu chuyển mạch, thương hiệu thiết bị, vị trí lắp và khoảng cách đến máy.

DSE6120 phù hợp với hệ thống một máy phát điện. Nếu dự án yêu cầu hai hoặc nhiều tổ máy chạy song song, hòa với điện lưới hoặc chia tải tự động, cần sử dụng bộ điều khiển hòa đồng bộ và hệ thống đóng cắt chuyên dụng.

10. Mức tiêu hao nhiên liệu

Các con số trên là mức tham khảo theo điều kiện thử của nhà sản xuất. Mức tiêu hao thực tế có thể thay đổi theo tải, chất lượng nhiên liệu, nhiệt độ, độ cao, tình trạng lọc gió, lịch bảo dưỡng và sai số của thiết bị đo.

Tài liệu chưa công bố suất tiêu hao g/kWh

Các ô suất tiêu hao theo g/kWh không có số cụ thể. Vì vậy, không nên tự điền hoặc suy ngược một giá trị g/kWh rồi đưa vào thông số cam kết.

Để lập chi phí ban đầu, nên dùng trực tiếp cột lít/giờ theo từng mức tải. Khi dự án cần độ chính xác cao, lượng tiêu thụ thực tế phải được kiểm tra trong quá trình chạy thử có tải của chính tổ máy bàn giao.

Ví dụ tính chi phí nhiên liệu

Nếu máy chạy ở khoảng 75% tải và tiêu thụ 119,1 lít/giờ, với giá dầu giả định 22.000 đồng/lít:

119,1 x 22.000 = 2.620.200 đồng/giờ.

Đây chỉ là phép tính minh họa. Chi phí thực tế cần dùng giá nhiên liệu tại thời điểm vận hành và mức tải đo tại công trình.

11. Bồn dầu 1.270 lít và thời gian chạy

Bảng kích thước thể hiện phương án bồn dầu đáy 1.270 lít cho cả máy kiểu mở và máy chống ồn. Tuy nhiên, danh sách thiết bị đi kèm xếp bồn dầu đáy vào nhóm phụ kiện mua thêm.

Vì vậy, tổ máy chỉ có bồn dầu 1.270 lít khi khách hàng lựa chọn hạng mục này và cấu hình được ghi rõ trong báo giá.

Nếu sử dụng bồn 1.270 lít và tạm tính toàn bộ dung tích, thời gian vận hành lý thuyết như sau:

Thời gian sử dụng thực tế sẽ thấp hơn vì cần chừa nhiên liệu an toàn, không nên để bồn cạn hoàn toàn và tải thường xuyên thay đổi.

Với công trình cần chạy dài giờ, có thể lắp bồn dầu ngày rời, bơm dầu tự động và cảnh báo mức dầu thấp. Trong báo giá, Hưng Thịnh Phát sẽ ghi rõ máy có hay không có bồn dầu đáy để người mua không nhầm dung tích trong phương án kích thước là thiết bị mặc định.

12. Kích thước và khối lượng

Kích thước và khối lượng ảnh hưởng trực tiếp đến đường vận chuyển, cửa đưa máy vào, nền đặt máy và thiết bị nâng hạ.

Khi khảo sát cần đo chiều rộng cửa, chiều cao lối đi, bán kính quay và khả năng tiếp cận của xe cẩu. Mặt bằng đặt máy phải chừa khoảng trống để mở cửa, thay lọc, kiểm tra dầu nước, thao tác máy cắt và sửa chữa. Không nên xây phòng vừa khít theo kích thước thân máy.

Khối lượng trên chưa bao gồm toàn bộ nhiên liệu, cáp điện, đường ống và phụ kiện lắp ngoài. Nền móng cần được tính theo tổng tải trọng tĩnh và tải động khi máy vận hành.

13. Máy kiểu mở và máy chống ồn

Máy phát điện Doosan 813kVA kiểu mở

Phiên bản kiểu mở gồm động cơ, đầu phát, két nước, tủ điều khiển, máy cắt và các bộ phận chính lắp trên khung bệ thép. Máy mở dễ quan sát, thuận tiện bảo dưỡng và thường có chi phí đầu tư thấp hơn phiên bản chống ồn.

Máy phù hợp với công trình đã có phòng kỹ thuật. Phòng máy phải có cửa lấy gió, đường thoát gió nóng, hệ thống khí xả, chống rung, tiêu âm và thoát nước phù hợp.

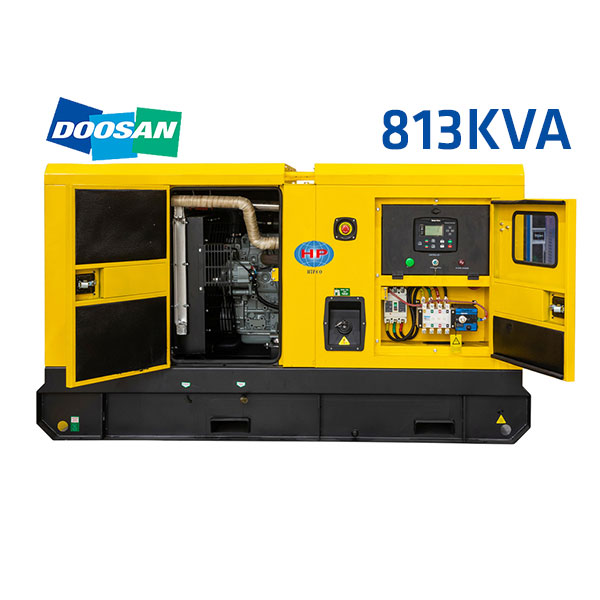

Máy phát điện Doosan 813kVA chống ồn

Vỏ chống ồn tiêu chuẩn có các đặc điểm:

– Thân vỏ dùng thép cán nguội dày khoảng 2,0mm.
– Bề mặt xử lý hóa học và phủ sơn bột dày khoảng 100-120 micromet.
– Bản lề và khóa cửa bằng thép không gỉ.
– Vật liệu hấp thụ âm mật độ cao lắp bên trong.
– Lưới bảo vệ tại cửa gió và vị trí ống giảm thanh.
– Đường gió vào và ra được bố trí phục vụ vận hành ổn định.
– Cửa bảo trì giúp tiếp cận động cơ, đầu phát và bộ điều khiển.
– Vị trí càng nâng và lỗ nâng hỗ trợ vận chuyển.
– Các điểm xả được dẫn ra ngoài để dễ thao tác.
– Đèn bên trong hỗ trợ kiểm tra máy.

Với dải công suất lớn, khách hàng còn có thể yêu cầu kiểu vỏ mô phỏng container hoặc container tiêu chuẩn tùy phương án vận chuyển và bảo trì. Vỏ chống ồn giúp giảm âm nhưng không làm máy hoàn toàn im lặng. Mức tiếng ồn theo dB(A) chưa được công bố riêng cho cấu hình này. Nếu dự án có giới hạn tiếng ồn, cần xác định mức yêu cầu, khoảng cách đo và điều kiện tải trước khi đặt hàng.

14. Thiết bị tiêu chuẩn đi kèm

Các thành phần tiêu chuẩn của tổ máy gồm:

1. Động cơ diesel Doosan DP222CB.
2. Đầu phát điện xoay chiều theo cấu hình chốt.
3. Két nước làm mát và quạt gió.
4. Tủ điều khiển tự động sử dụng DSE6120.
5. Máy cắt chính.
6. Đệm giảm chấn lắp sẵn.
7. Khung bệ thép chịu lực.
8. Bộ giảm thanh khí xả.
9. Khớp nối mềm đường xả.
10. Ắc quy khởi động.

Các thiết bị trên tạo thành tổ máy hoàn chỉnh về phần phát điện. Trước khi sử dụng, máy vẫn phải được lắp đặt đúng kỹ thuật, đấu cáp, tiếp địa, châm nhiên liệu và chất lỏng, kiểm tra thứ tự pha rồi chạy thử.

Tủ ATS, bồn dầu đáy, bồn dầu rời, cáp điện lực, đường ống bên ngoài, vật tư thi công phòng máy và phụ kiện theo yêu cầu không thuộc danh sách tiêu chuẩn nếu chưa được ghi trong báo giá.

15. Phụ kiện mua thêm

Phụ kiện cho tổ máy

– Hộp dụng cụ.
– Bồn dầu đáy 1.270 lít.
– Bồn dầu ngày đặt rời.
– Rơ-moóc kéo máy.

Phụ kiện cho động cơ

– Bộ sưởi nhiên liệu.
– Bộ tách nước khỏi nhiên liệu.

Phụ kiện cho đầu phát

– Cảm biến nhiệt độ cuộn dây và ổ bi.
– Bộ kích từ nam châm vĩnh cửu PMG.
– Xử lý chống gỉ, chống nấm mốc và chống hơi muối.
– Bộ sưởi chống ngưng tụ.

Phụ kiện cho hệ thống điều khiển

– Tủ ATS tự động chuyển nguồn.
– Hệ thống hòa đồng bộ.
– Rơ-le chạm đất có thể điều chỉnh.

Lựa chọn máy cắt

– Máy cắt ABB.
– Máy cắt Schneider.

Phụ kiện hệ thống nhiên liệu

– Cảnh báo mức nhiên liệu thấp.
– Bơm nhiên liệu tự động.
– Van chữ T.

Phụ kiện hệ thống dầu bôi trơn

– Bộ sưởi dầu.
– Cảm biến nhiệt độ dầu.
– Bơm xả dầu.

Phụ kiện hệ thống làm mát

– Bộ sưởi nước làm mát bằng điện.

Khách hàng chỉ cần lựa chọn phụ kiện phù hợp với điều kiện vận hành. Mỗi hạng mục mua thêm phải được ghi rõ trong báo giá để người mua dễ kiểm tra và dự trù ngân sách.

16. Ứng dụng của máy phát điện Doosan 813kVA

Nhà xưởng sản xuất

Máy có thể cấp điện dự phòng cho dây chuyền sản xuất, máy gia công, máy bơm, quạt, băng tải, chiếu sáng và hệ thống điều khiển. Với mô-tơ lớn, cần tính dòng khởi động và cài trình tự đóng tải.

Trung tâm thương mại và tòa nhà lớn

Tổ máy có thể cấp điện cho chiếu sáng, bơm nước, hệ thống an ninh, thang máy, thông gió và một phần điều hòa trung tâm. Tải ưu tiên phải được tách rõ và đóng theo cấp để hạn chế sụt áp khi chuyển sang nguồn máy phát.

Khách sạn và khu nghỉ dưỡng

Nguồn dự phòng giúp duy trì lễ tân, chiếu sáng, hệ thống quản lý, bếp, kho lạnh, bơm và các khu vực dịch vụ quan trọng. Phiên bản chống ồn thường phù hợp hơn, nhưng vị trí đặt vẫn cần cách xa phòng nghỉ và không hướng khí xả về khu vực có người.

Kho lạnh và cơ sở thực phẩm

Máy có thể cấp điện cho máy nén lạnh, quạt dàn lạnh, bơm và tủ điều khiển. Máy nén có dòng khởi động cao nên phải xác định công suất, phương pháp khởi động và số lượng máy hoạt động đồng thời.

Bệnh viện và cơ sở y tế

Máy có thể cấp điện cho chiếu sáng, hệ thống thông tin, chẩn đoán hình ảnh, điều hòa, bơm và các tải quan trọng. Thiết bị y tế không được phép gián đoạn cần kết hợp UPS vì máy phát vẫn cần thời gian khởi động và chuyển nguồn.

Trung tâm dữ liệu và viễn thông

Tổ máy có thể làm nguồn dự phòng cho UPS, hệ thống làm mát, thiết bị mạng và hạ tầng phụ trợ. Cần kiểm tra tải phi tuyến, sóng hài, khả năng nhận tải theo bước và yêu cầu dự phòng N+1 trước khi chốt cấu hình.

Hạ tầng và công trường quy mô lớn

Máy có thể cấp điện cho trạm bơm, máy nghiền, máy hàn, thiết bị thi công và khu điều hành. Tải biến động nhanh phải được khảo sát riêng. Với khối lượng trên 4 tấn, phương án di chuyển cần thiết kế xe kéo hoặc sàn vận chuyển phù hợp, không nên xem đây là máy di động thông thường.

17. Cách chọn máy phát điện 813kVA

Lập danh sách phụ tải

Ghi rõ tên thiết bị, số lượng, công suất, điện áp, số pha, hệ số công suất và dòng khởi động. Cần phân biệt tổng công suất lắp đặt với công suất thực sự dùng khi mất điện.

Xác định tải hoạt động đồng thời

Không phải mọi thiết bị đều chạy cùng lúc. Chia tải thành từng nhóm và cài thời gian đóng trễ giúp giảm đỉnh công suất, hạn chế sụt áp và tối ưu chi phí đầu tư. Với tổ máy 813kVA, danh mục tải nên được lập thành bảng kW, kVA, hệ số công suất và thứ tự ưu tiên.

Kiểm tra mô-tơ lớn nhất

Máy bơm, máy nén, thang máy và quạt công suất lớn có dòng khởi động cao. Nếu khởi động trực tiếp, tổ máy có thể cần công suất lớn hơn nhiều so với tổng kW vận hành.

Dành khoảng dự phòng

Khoảng dự phòng giúp máy không thường xuyên chạy sát giới hạn và cho phép bổ sung tải sau này. Tuy nhiên, chọn máy quá lớn làm tăng chi phí và khiến động cơ chạy non tải kéo dài.

Chọn kiểu máy và phụ kiện

Khách hàng cần quyết định máy mở, vỏ chống ồn hay kiểu container; có cần ATS, bồn dầu, bơm dầu tự động, máy cắt theo thương hiệu hoặc hệ thống hòa đồng bộ hay không. Những lựa chọn này ảnh hưởng đến giá, kích thước, dòng ngắn mạch và phương án lắp đặt.

18. Lưu ý khi lắp đặt

Nền móng và chống rung

Nền phải phẳng, chắc và chịu được ít nhất 4.100kg với máy mở hoặc 5.050kg với máy chống ồn, chưa tính nhiên liệu và phụ kiện. Nếu lắp bồn dầu 1.270 lít và nạp nhiên liệu, tải trọng tăng thêm khoảng một tấn. Thiết kế nền phải tính tổng tải trọng tĩnh, tải động, vị trí bu-lông neo và đường truyền rung.

Thông gió phòng máy

Phòng máy cần có cửa lấy gió và đường thoát gió nóng đủ lớn. Khí nóng từ két nước nên được dẫn trực tiếp ra ngoài bằng ống gió có đoạn nối mềm. Không để khí nóng quay trở lại cửa hút.

Hệ thống khí xả

Đường ống phải được tính để áp suất ngược không vượt quá 5,9kPa. Ống tiêu chuẩn được công bố có đường kính 127mm, nhưng nếu kéo dài hoặc lắp nhiều co và bộ tiêu âm thì có thể phải tăng kích thước. Ống cần có khớp mềm, giá đỡ độc lập, lớp cách nhiệt và vị trí thoát nước ngưng.

Hệ thống nhiên liệu

Bồn dầu cần có ống thông hơi, van khóa, điểm xả cặn và biện pháp chống tràn. Đường cấp – hồi phải kín và hạn chế lọt không khí. Hệ thống phải đáp ứng lưu lượng nhiên liệu cấp đến bơm được công bố là 630 lít/giờ, bao gồm cả phần nhiên liệu tuần hoàn và hồi về bồn. Nếu dùng bồn rời, độ cao, khoảng cách, đường kính ống và bơm chuyển phải được tính toán.

Cáp điện và tiếp địa

Cáp đầu ra được tính ban đầu từ dòng 1.173A. Kỹ sư điện phải xác nhận bảng tên đầu phát, điện áp vận hành, cách đi cáp, nhiệt độ, sụt áp và dòng ngắn mạch trước khi chọn nhiều tuyến cáp song song hoặc thanh dẫn. Vỏ máy, khung máy, đầu phát, tủ điện và ATS phải được nối tiếp địa.

Vận hành thử

Sau lắp đặt, kỹ thuật viên cần kiểm tra điện áp, tần số, dòng từng pha, áp suất dầu, nhiệt độ nước, rò rỉ, thứ tự pha và hoạt động của ATS. Nên thử theo từng cấp tải, kiểm tra khả năng nhận tải và thực hiện nhiều chu kỳ chuyển nguồn. Khi tải công trình chưa đủ, có thể sử dụng tải giả phù hợp để đánh giá tổ máy trước khi bàn giao.

19. Vận hành và bảo dưỡng

Kiểm tra trước khi khởi động

– Kiểm tra mức dầu bôi trơn.
– Kiểm tra nước làm mát.
– Kiểm tra lượng nhiên liệu.
– Kiểm tra rò rỉ dầu, nước hoặc nhiên liệu.
– Kiểm tra điện áp và đầu cọc ắc quy.
– Kiểm tra cửa hút gió, thoát gió và đường xả.
– Bảo đảm nút dừng khẩn cấp không bị kích hoạt.
– Dọn vật cản khỏi khu vực xung quanh máy.

Chạy thử định kỳ

Máy dự phòng cần được khởi động định kỳ ngay cả khi điện lưới ổn định. Việc chạy thử giúp kiểm tra ắc quy, hệ thống nhiên liệu, cảm biến và bộ điều khiển. Không nên chỉ chạy không tải hoặc chạy tải rất thấp trong thời gian dài; cần có chương trình thử tải hoặc tải giả phù hợp để hạn chế tích tụ muội và phát hiện sớm lỗi hệ thống.

Bảo dưỡng theo giờ và thời gian

Dầu động cơ, lọc dầu, lọc nhiên liệu, lọc gió, nước làm mát và dây đai phải được kiểm tra hoặc thay theo lịch. Máy chạy ít giờ vẫn có vật tư lão hóa theo thời gian.

Ghi nhật ký vận hành

Nhật ký nên ghi ngày chạy, số giờ, mức tải, điện áp, tần số, dòng điện, áp suất dầu, nhiệt độ nước, lượng nhiên liệu và cảnh báo. Dữ liệu này giúp phát hiện xu hướng bất thường và lập kế hoạch bảo dưỡng.

Không tự ý thay đổi cài đặt bảo vệ

Các ngưỡng áp suất dầu, nhiệt độ nước, tốc độ, điện áp và tần số được đặt để bảo vệ máy. Nếu có cảnh báo, cần tìm nguyên nhân trước khi xóa lỗi. Không nên vô hiệu hóa bảo vệ để ép máy tiếp tục chạy.

20. Tiêu chuẩn được công bố

Tổ máy có tham chiếu các tiêu chuẩn sau:

– ISO 9001 về hệ thống quản lý chất lượng.
– ISO 14001 về hệ thống quản lý môi trường.
– ISO 8528 liên quan đến tổ máy phát điện xoay chiều dẫn động bằng động cơ đốt trong.
– ISO 12100 về nguyên tắc an toàn máy.
– ISO 13849 về các bộ phận liên quan đến an toàn của hệ thống điều khiển.
– EN 12601 về an toàn tổ máy phát điện.
– GB 12786 và GB/T 2820.
– IEC 60034 về máy điện quay.
– IEC 60204 về thiết bị điện của máy.
– CE và RETIE theo thông tin công bố của nhà sản xuất.

Các tiêu chuẩn trên không thay thế yêu cầu nghiệm thu riêng của dự án. Công trình vẫn phải tuân thủ quy định về điện, phòng cháy chữa cháy, nhiên liệu, tiếng ồn, môi trường và an toàn lao động.

21. Vì sao nên mua máy tại Hưng Thịnh Phát?

Tư vấn công suất theo tải

Hưng Thịnh Phát hỗ trợ kiểm tra danh sách thiết bị, dòng khởi động và khả năng hoạt động đồng thời. Việc chọn đúng máy giúp hạn chế thiếu công suất, sụt áp hoặc đầu tư máy quá lớn.

Cấu hình được trình bày rõ ràng

Báo giá thể hiện model động cơ, thương hiệu và model đầu phát, bộ điều khiển, kiểu máy, máy cắt, bồn dầu và từng phụ kiện lựa chọn. Khách hàng dễ phân biệt thiết bị tiêu chuẩn với phần mua thêm.

Kiểm tra thông số trước khi chốt cấu hình

Các dữ liệu cần xác nhận như dung tích nước riêng của động cơ, tổng dung tích hệ thống làm mát, model cụ thể của đầu phát, dòng định mức theo bảng tên và cấu hình bồn dầu sẽ được đối chiếu theo số máy cùng hồ sơ đi kèm trước khi đưa vào cam kết dự án.

Hỗ trợ khảo sát và lắp đặt

Đội ngũ kỹ thuật có thể khảo sát đường vận chuyển, nền móng, thông gió, khí xả, nhiên liệu, cáp điện và vị trí ATS. Tùy nhu cầu, Hưng Thịnh Phát cung cấp từ giao máy đến lắp đặt, chạy thử và hướng dẫn vận hành.

Máy mới 100%

Tổ máy được cung cấp trong tình trạng mới 100%. Khi bàn giao, khách hàng được hướng dẫn kiểm tra ngoại quan, thông số, số giờ hoạt động, mức dầu nước và vận hành thử.

Hồ sơ giao hàng

Theo thỏa thuận mua bán, hồ sơ có thể gồm chứng nhận xuất xứ, chứng nhận chất lượng và phiếu đóng gói. Các biên bản giao nhận, lắp đặt, chạy thử và hướng dẫn vận hành được chuẩn bị theo yêu cầu dự án.

Chính sách bảo hành

Bảo hành 24 tháng theo điều kiện trong báo giá hoặc hợp đồng.

Điều kiện bảo hành, thời điểm bắt đầu, trách nhiệm bảo dưỡng và phạm vi hỗ trợ được ghi trong hồ sơ mua bán. Người sử dụng cần vận hành đúng hướng dẫn, dùng nhiên liệu và vật tư phù hợp, đồng thời lưu nhật ký bảo dưỡng.

22. Dự án khách chọn lựa chọn máy phát điện Doosan

23. Câu hỏi thường gặp

Máy phát điện Doosan 813kVA bằng bao nhiêu kW?

Máy có công suất liên tục 650kW và công suất dự phòng 715kW tại hệ số công suất 0,8.

Máy sử dụng động cơ nào?

Tổ máy sử dụng động cơ Doosan DP222CB, 12 xi lanh chữ V, dung tích 21,927 lít, turbo tăng áp, làm mát khí nạp air-to-air và điều khiển ECU.

Động cơ DP222CB có turbo không?

Có. DP222CB sử dụng turbo tăng áp và bộ làm mát khí nạp air-to-air.

Máy dùng đầu phát gì?

Cấu hình Hưng Thịnh Phát cung cấp sử dụng đầu phát Stamford thương hiệu Anh, 3 pha, 4 cực, AVR, cách điện cấp H và bảo vệ IP23. Model cụ thể được ghi trong báo giá hoặc hồ sơ máy giao thực tế.

Dòng điện định mức là bao nhiêu?

Dòng điện được nhà sản xuất công bố là 1.173A. Phép tính từ 813kVA tại 400V cho kết quả khoảng 1.174A, gần trùng với số liệu công bố. Khi chọn cáp, thanh dẫn và ATS vẫn phải tính thêm cách lắp đặt, nhiệt độ, sụt áp và dòng ngắn mạch.

Máy tiêu hao bao nhiêu dầu mỗi giờ?

Máy tiêu thụ khoảng 161,0 lít/giờ ở 100% tải liên tục, 119,1 lít/giờ ở 75% tải, 79,3 lít/giờ ở 50% tải và 42,1 lít/giờ ở 25% tải. Tại 100% tải dự phòng, mức được công bố là 172,8 lít/giờ.

Nên dùng g/kWh hay lít/giờ để dự toán nhiên liệu?

Để dự toán nhanh, nên dùng cột lít/giờ theo mức tải, chẳng hạn 161,0 lít/giờ ở 100% tải liên tục. Tài liệu chưa công bố số cụ thể ở cột g/kWh nên không nên tự điền giá trị này vào bảng thông số.

Bồn dầu 1.270 lít có phải thiết bị tiêu chuẩn không?

Không. Bồn dầu đáy 1.270 lít nằm trong danh mục phụ kiện mua thêm. Nếu khách hàng lựa chọn, hạng mục này sẽ được ghi riêng trong báo giá.

Bồn dầu 1.270 lít chạy được bao lâu?

Thời gian lý thuyết khoảng 7,9 giờ ở 100% tải liên tục, 10,7 giờ ở 75% tải và 16,0 giờ ở 50% tải. Thời gian thực tế thấp hơn vì cần chừa nhiên liệu an toàn và tải thường xuyên thay đổi.

DSE6120 có tự khởi động khi mất điện không?

Có. DSE6120 có thể giám sát điện lưới và điều khiển máy khởi động. Muốn tự động chuyển tải giữa lưới và máy phát, cần lắp thêm tủ ATS.

ATS có sẵn theo máy không?

Không. ATS là phụ kiện mua thêm. Dòng định mức, số cực, kiểu chuyển mạch và thương hiệu ATS được chọn theo hệ thống điện của công trình.

Nên chọn máy mở hay chống ồn?

Máy mở phù hợp khi đã có phòng máy đáp ứng thông gió và tiêu âm. Máy chống ồn phù hợp khi đặt ngoài nhà hoặc gần khu vực làm việc. Cả hai phiên bản đều cần nền chắc, thông gió tốt và lối bảo trì.

Máy có phù hợp với kho lạnh không?

Có thể phù hợp nếu đã kiểm tra công suất và dòng khởi động của máy nén. Cần biết số lượng máy nén, công suất từng máy, phương pháp khởi động và số thiết bị hoạt động đồng thời.

Máy có thể hòa đồng bộ không?

Có thể thiết kế hệ thống hòa đồng bộ nếu bổ sung bộ điều khiển, máy cắt, bảo vệ và tủ đồng bộ phù hợp. DSE6120 trong cấu hình một máy không phải bộ điều khiển hòa đồng bộ hoàn chỉnh.

Hồ sơ giao hàng gồm những gì?

Theo thỏa thuận, hồ sơ có thể gồm chứng nhận xuất xứ, chứng nhận chất lượng, phiếu đóng gói, tài liệu hướng dẫn và các biên bản liên quan đến giao nhận hoặc chạy thử.

Máy được bảo hành bao lâu?

Bảo hành 24 tháng theo điều kiện trong báo giá hoặc hợp đồng.

24. Liên hệ báo giá máy phát điện Doosan 813kVA

Máy phát điện Doosan 813kVA phù hợp với công trình cần nguồn điện ba pha, công suất liên tục 650kW và công suất dự phòng 715kW. Cấu hình động cơ Doosan DP222CB, đầu phát Stamford và bộ điều khiển DSE6120 đáp ứng nhu cầu cấp điện dự phòng cho nhiều lĩnh vực.

Để nhận cấu hình phù hợp, khách hàng nên cung cấp danh sách phụ tải, mô-tơ lớn nhất, phương pháp khởi động, thời gian cần chạy, vị trí đặt máy và yêu cầu về tiếng ồn. Hưng Thịnh Phát sẽ tư vấn máy mở hoặc chống ồn, ATS, bồn dầu, cáp điện và phương án lắp đặt.

Liên hệ ngay để nhận tư vấn và báo giá máy phát điện Doosan 813kVA theo đúng nhu cầu sử dụng.

Công ty TNHH TM XNK & XD Điện Hưng Thịnh Phát

• Địa chỉ: 17/K5A Phan Huy Ích, Phường An Hội Tây, TP.HCM
• Hotline: 0938 358 401 | 0909 938 401
• Điện thoại: 0283.9877188
• Nhà máy: Khu Công Nghiệp Gò Dầu, Huyện Long Thành, Tỉnh Đồng Nai
• Kho: 273 Phan Văn Hớn, Bà Điểm, Quận 12, Tp. HCM
• Email: hongphuc.eng39@mayphatdiengiare.vn
• Website: mayphatdiengiare.vn
