Hướng dẫn lắp đặt máy phát điện công nghiệp: Chuẩn bị – Thực hiện – Lưu ý

Trước khi lắp đặt máy phát điện công nghiệp, cần chuẩn bị nền móng vững chắc, hệ thống thông gió, cách âm, và đầy đủ thiết bị bảo hộ. Ngoài ra, phải xác định công suất máy phù hợp với tải tiêu thụ và chọn vị trí thoáng mát, dễ tiếp cận để thuận tiện cho việc bảo trì.

Đặt máy lên bệ bê tông phẳng và cân bằng. Tiếp theo, nối cáp điện đúng kỹ thuật, kết nối hệ thống nhiên liệu, ống xả và hệ thống làm mát. Sau khi hoàn tất, tiến hành chạy thử không tải, kiểm tra thông số điện và đấu nối với hệ thống điều khiển tự động (nếu có).

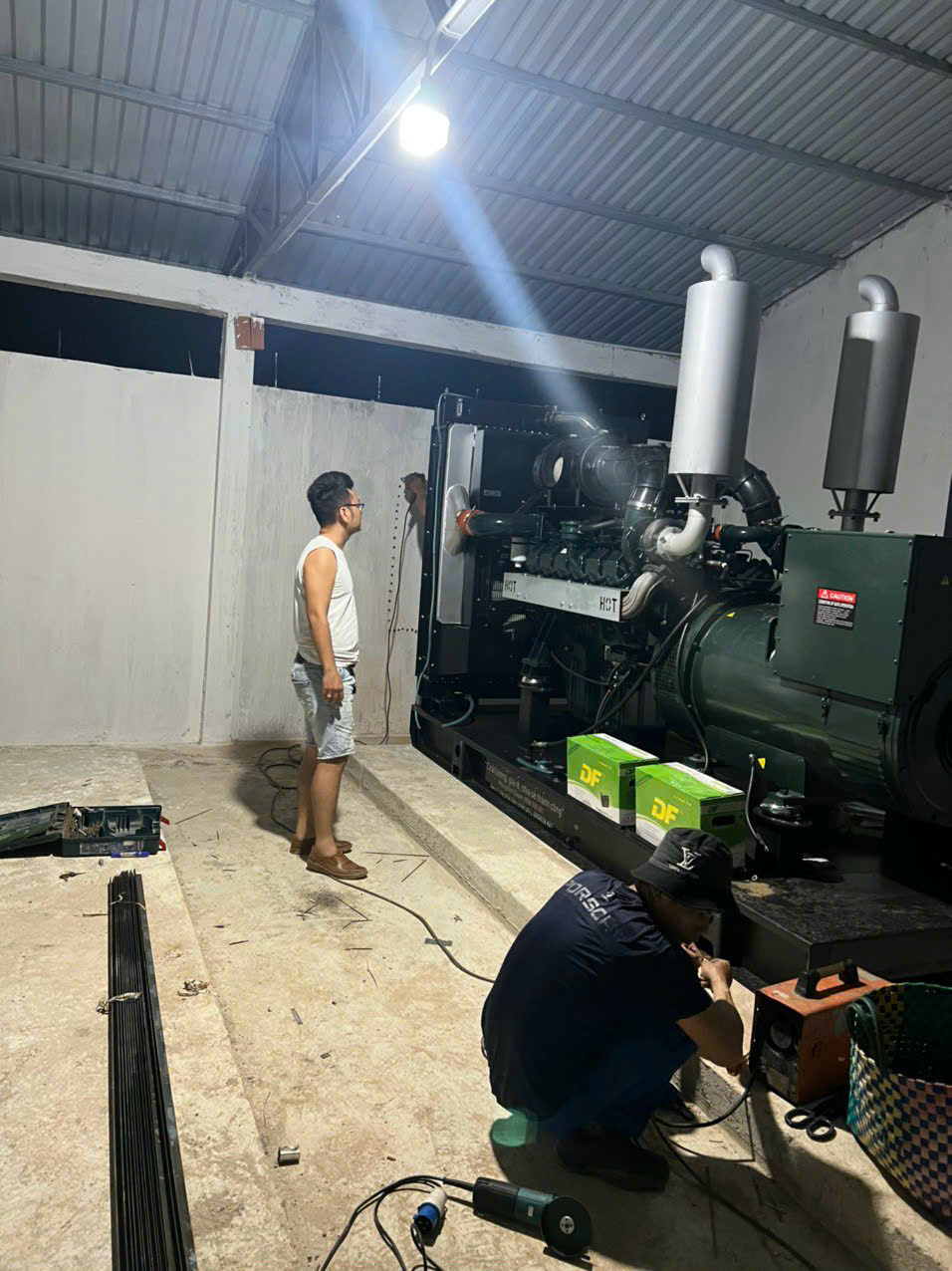

1/ Tầm quan trọng của bước đầu: Lắp đặt máy phát điện công nghiệp đúng kỹ thuật

Lắp đặt máy phát điện công nghiệp đúng kỹ thuật là khâu nền tảng, quyết định an toàn vận hành, hiệu suất thiết bị và tuổi thọ hệ thống. Chỉ một sai sót nhỏ cũng có thể dẫn đến rủi ro nghiêm trọng, từ sự cố kỹ thuật đến thiệt hại chi phí sửa chữa lâu dài.

Những lợi ích của việc lắp đặt đúng quy trình thể hiện rõ ở ba khía cạnh:

Đảm bảo an toàn vận hành

Theo Hiệp hội Máy phát điện Công nghiệp – Genset Association (Anh, 2020), các lỗi như tiếp địa sai, thiếu cách ly rung chấn hay đấu nối sai pha có thể gây chập cháy, sốc điện hoặc làm hỏng hệ thống ATS. Các tiêu chuẩn quốc tế như IEC 60034 cũng quy định nghiêm ngặt về nối đất, chống nhiễu điện từ và kiểm soát dòng rò để bảo vệ cả người vận hành và thiết bị.

Tối ưu hiệu suất thiết bị

Báo cáo của Trung tâm Năng lượng và Thiết bị Công nghiệp – Đại học Bách khoa Hà Nội (2021) chỉ ra rằng việc đặt máy tại nơi thông gió kém, thiếu hệ thống thoát nhiệt hoặc đấu nối sai tải có thể khiến động cơ quá tải, tăng tiêu hao nhiên liệu và giảm hiệu suất. Cân chỉnh chính xác điện áp, tần số và công suất ngay từ đầu giúp máy hoạt động ổn định và tiết kiệm hơn.

Hạn chế sự cố trong quá trình sử dụng

Khảo sát của Khoa Cơ khí – Trường Đại học Sư phạm Kỹ thuật TP.HCM (2022) cho thấy trên 65% sự cố trong 6 tháng đầu vận hành bắt nguồn từ khâu lắp đặt, như lệch pha, đặt sai vị trí hoặc không kiểm tra tải giả. Những lỗi này thường tiềm ẩn, chỉ bộc lộ khi máy chạy tải cao, gây ngắt mạch, hỏng bộ điều tốc hoặc cháy đầu phát.

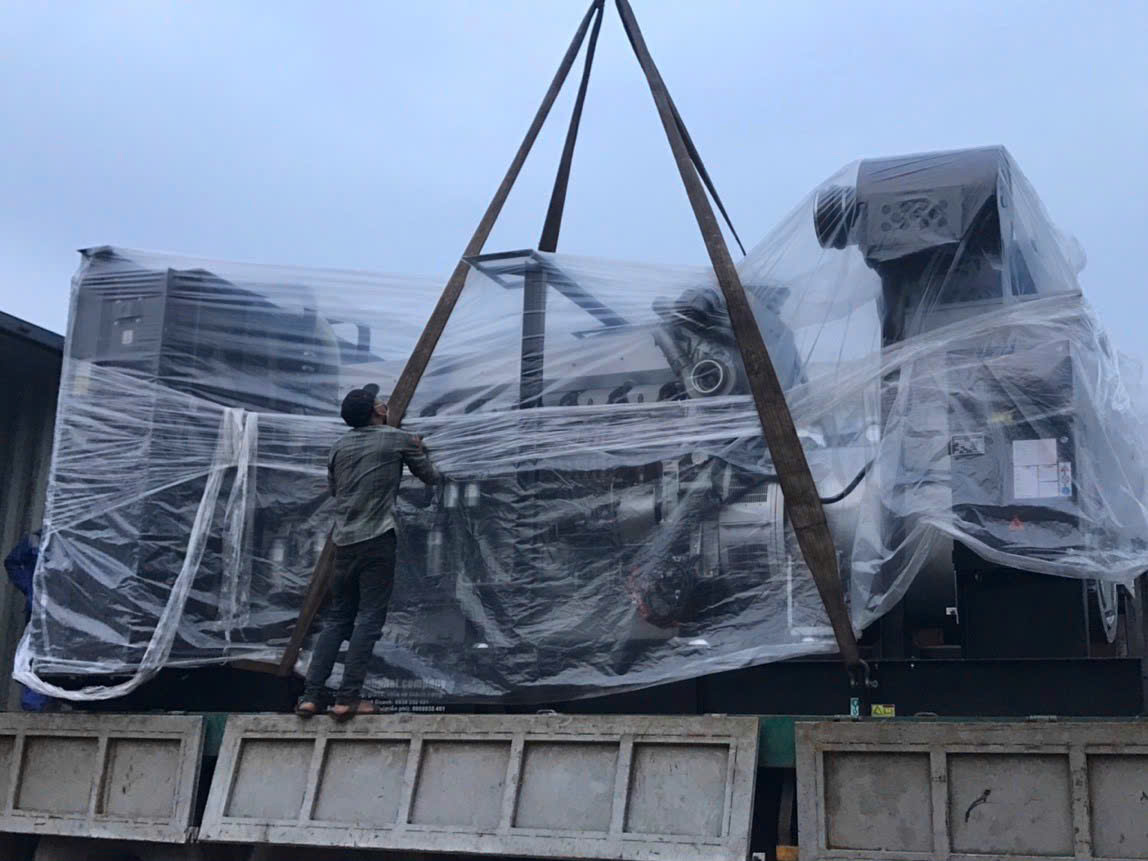

2/ Chuẩn bị kỹ lưỡng trước khi lắp đặt máy phát điện công nghiệp

Chuẩn bị chu đáo trước khi lắp đặt máy phát điện công nghiệp là yếu tố then chốt. Giai đoạn này quyết định sự thành công, an toàn và hiệu quả của toàn bộ dự án. Công việc chuẩn bị bao gồm khảo sát vị trí, chuẩn bị vật tư thiết bị và hoàn tất hồ sơ pháp lý liên quan.

Khảo sát chi tiết vị trí lắp đặt

Việc lựa chọn vị trí cần được thực hiện cẩn trọng, dựa trên yếu tố kỹ thuật và môi trường:

• Không gian thông thoáng, nền móng vững chắc: Vị trí lắp đặt phải đủ rộng để máy vận hành, thoát nhiệt hiệu quả và thuận tiện bảo trì. Nền móng cần bằng phẳng, chịu lực tốt và giảm rung động. Thông thường, Hưng Thịnh Phát tư vấn khách hàng xây dựng bệ bê tông cốt thép theo đúng tải trọng máy.
• Tránh ẩm ướt, nhiệt độ cao và hóa chất ăn mòn: Không đặt máy ở nơi dễ ngập nước, gần nguồn nhiệt lớn hoặc hóa chất ăn mòn kim loại, tránh giảm tuổi thọ thiết bị.
• Kiểm soát tiếng ồn và khí thải: Máy phát khi hoạt động tạo tiếng ồn và khí thải. Do đó, vị trí phải đảm bảo không ảnh hưởng đến khu vực xung quanh. Giải pháp phổ biến là lắp đặt trong phòng cách âm hoặc sử dụng vỏ chống ồn đồng bộ.
• Thuận tiện cho vận hành, bảo trì và tiếp nhiên liệu: Vị trí lắp đặt cần dễ tiếp cận để kiểm tra, bảo trì và tiếp nhiên liệu định kỳ. Điều này giúp giảm thời gian ngừng máy và tăng hiệu quả sử dụng.

Chuẩn bị đầy đủ vật tư và thiết bị

Trước ngày lắp đặt, tất cả vật tư và thiết bị phải sẵn sàng tại công trường để tránh gián đoạn:

• Máy phát điện và phụ kiện: tổ máy chính, bình ắc quy khởi động, bộ sạc ắc quy tự động, pô giảm thanh, ống mềm nối pô, tài liệu kỹ thuật từ nhà sản xuất.
• Dây cáp điện động lực và điều khiển: chọn cáp có tiết diện phù hợp với công suất và khoảng cách đến tủ điện chính hoặc ATS.
• Vật tư phụ trợ: bu lông nở, đệm cao su chống rung, giá đỡ cáp, ống luồn cáp, vật tư tiếp địa và nhiên liệu.
• Vỏ giảm âm: thiết kế đúng kích thước máy, đảm bảo giảm tiếng ồn.
• Dụng cụ và thiết bị thi công: máy khoan, máy cắt, dụng cụ cơ khí, thiết bị đo điện và bảo hộ lao động.

Chuẩn bị và kiểm tra hồ sơ pháp lý, kỹ thuật

Hồ sơ đầy đủ giúp quá trình lắp đặt và nghiệm thu diễn ra thuận lợi, đúng quy định:

• Hợp đồng mua bán máy phát điện, ghi rõ sản phẩm, giá, thời gian giao hàng, lắp đặt và bảo hành.
• Hợp đồng vận chuyển, quy định trách nhiệm các bên.
• Hóa đơn xuất kho, chứng từ kế toán.
• Biên bản nghiệm thu nội bộ, chứng chỉ chất lượng (CO, CQ, Packing List).
• Bản vẽ thiết kế vị trí lắp đặt và sơ đồ đấu nối điện.
• Sau khi lắp đặt, cần có biên bản nghiệm thu giữa nhà cung cấp và chủ đầu tư, kèm biên bản thử tải chi tiết.

Sự chuẩn bị kỹ lưỡng ở tất cả các khâu trên không chỉ tiết kiệm thời gian và chi phí mà còn đảm bảo chất lượng, an toàn cho toàn bộ dự án. Đây là bước nền tảng trước khi tiến hành thi công lắp đặt.

3/ Quy trình lắp đặt máy phát điện công nghiệp chi tiết

Lắp đặt máy phát điện công nghiệp là một chuỗi công việc kỹ thuật phức tạp. Quá trình này đòi hỏi độ chính xác cao, tuân thủ nghiêm ngặt các tiêu chuẩn và phải được thực hiện bởi đội ngũ chuyên môn. Quy trình cơ bản bao gồm: vận chuyển thiết bị, lắp đặt cơ khí, lắp đặt hệ thống điện và lắp đặt hệ thống nhiên liệu.

Vận chuyển thiết bị đến vị trí lắp đặt

Bước đầu tiên trong thi công là đưa tổ máy đến vị trí lắp đặt an toàn:

• Sử dụng xe cẩu và xe chuyên dụng có tải trọng phù hợp để vận chuyển máy từ kho đến công trình.
• Trong quá trình nâng hạ, tuân thủ điểm chịu lực do nhà sản xuất chỉ định; tránh va đập hoặc nghiêng máy quá mức.
• Đặt máy chính xác vào vị trí đã được chuẩn bị và phê duyệt trong phòng máy hoặc khu vực ngoài trời.

Thi công lắp đặt phần cơ khí

Khi máy đã vào vị trí, tiến hành các công việc cơ khí để cố định và lắp đặt phụ trợ:

• Định vị và cân chỉnh máy: đặt máy đúng vị trí, dùng thước thủy để cân chỉnh theo cả phương ngang và dọc.
• Cố định chân máy: dùng bu lông nở gắn chắc vào nền bê tông, thêm đệm cao su chống rung để giảm chấn động và tiếng ồn.
• Lắp ráp vỏ giảm âm: áp dụng cho máy ngoài trời hoặc khu vực yêu cầu độ ồn thấp, đảm bảo kín khít và hiệu quả giảm âm.
• Lắp đặt hệ thống ống khói: trang bị bộ giảm thanh, bọc cách nhiệt (nếu cần), và lắp kín mối nối để dẫn khí thải an toàn, không ảnh hưởng môi trường.
• Thoát gió nóng két nước làm mát: dẫn gió nóng ra ngoài qua ống hoặc cửa thông gió phù hợp, tránh quẩn nhiệt trong phòng máy.

Thi công lắp đặt hệ thống điện

Đây là công đoạn quan trọng, cần kỹ thuật viên điện công nghiệp có chứng chỉ chuyên môn:

• Đấu nối cáp động lực: từ đầu phát đến tủ ATS hoặc tủ phân phối chính. Chọn cáp đúng tiết diện, đầu cốt và phương pháp đấu nối đạt chuẩn.
• Lắp đặt hệ thống tiếp địa: bắt buộc để bảo vệ an toàn và thiết bị. Đóng cọc tiếp địa, nối dây có tiết diện phù hợp, kiểm tra điện trở tiếp địa (< 4 Ohm theo TCVN 9358:2012).
• Đấu nối cáp điều khiển và tín hiệu: kết nối giữa máy và tủ ATS để đảm bảo khởi động/dừng tự động, chuyển đổi nguồn chính xác.
• Kiểm tra kết nối: siết chặt mối nối, kiểm tra cực tính, cách điện, tránh chạm chập.

Thi công lắp đặt hệ thống nhiên liệu

Hệ thống nhiên liệu quyết định khả năng hoạt động liên tục của máy, cần lắp đặt kỹ lưỡng:

• Bồn chứa dầu: lắp đặt bồn chính và/hoặc bồn phụ tại vị trí an toàn, dễ tiếp cận, có biện pháp chống cháy nổ.
• Đường ống dẫn dầu: lắp đặt ống cấp và hồi dầu bằng vật liệu chịu dầu, kín khít, có độ dốc hợp lý; bổ sung van khóa và lọc dầu.
• Kiểm tra chống rò rỉ: rà soát toàn bộ bồn, ống, van và khớp nối để đảm bảo tuyệt đối an toàn.
• Nạp điện bình ắc quy: kết nối và sạc đầy bình khởi động, vệ sinh cọc bình và siết chặt đầu nối.

Quy trình lắp đặt máy phát điện công nghiệp cần sự phối hợp chặt chẽ giữa các khâu vận chuyển, cơ khí, điện và nhiên liệu. Với đội ngũ kỹ sư và kỹ thuật viên lành nghề, mỗi công đoạn được kiểm soát nghiêm ngặt, tạo nền tảng cho bước tiếp theo: kiểm tra toàn diện và vận hành thử nghiệm tổ máy.

4/ Kiểm tra toàn diện và vận hành thử nghiệm máy phát điện

Sau khi hoàn tất lắp đặt cơ khí, điện và nhiên liệu, cần tiến hành kiểm tra toàn diện và vận hành thử để đảm bảo tổ máy hoạt động an toàn, ổn định và đạt đúng thông số thiết kế. Công đoạn này thường do kỹ sư Hưng Thịnh Phát thực hiện một cách tỉ mỉ, theo quy trình chuẩn mực.

Kiểm tra hệ thống trước khi khởi động

Trước khi khởi động lần đầu, các hạng mục sau phải được rà soát kỹ lưỡng:

• Nhiên liệu, dầu nhớt, nước làm mát: đã được nạp đủ theo quy định của nhà sản xuất.
• Hệ thống điện: kiểm tra đấu nối cáp động lực và cáp điều khiển, đúng cực tính, siết chặt, cách điện an toàn; đo điện trở tiếp địa; kiểm tra bình ắc quy.
• Hệ thống cơ khí: máy cố định chắc chắn, không có vật cản quanh quạt làm mát và ống xả; kiểm tra độ căng dây đai.
• Hệ thống nhiên liệu: không có dấu hiệu rò rỉ; các van khóa ở trạng thái mở đúng quy định.
• Thiết bị bảo vệ: aptomat, rơ le bảo vệ được cài đặt đúng giá trị, sẵn sàng hoạt động.
• Khu vực lắp đặt: dọn dẹp sạch sẽ, loại bỏ vật tư thừa.

Chạy thử và thử tải

Sau khi hoàn tất kiểm tra, tiến hành khởi động và thử tải tổ máy theo các bước:

Chạy không tải: khởi động máy và để chạy ổn định trong một khoảng thời gian. Theo dõi các thông số trên bảng điều khiển: điện áp, tần số, tốc độ vòng quay, áp suất dầu bôi trơn, nhiệt độ nước làm mát. Quan sát tiếng động cơ, rung động, và kiểm tra rò rỉ nhiên liệu, dầu, nước.

Thử tải nhiều mức: đóng tải theo cấp độ tăng dần (25%, 50%, 75%, 100% công suất liên tục). Tại mỗi mức tải, duy trì vận hành để đánh giá khả năng đáp ứng tải và sự ổn định.

Với hệ thống quan trọng, có thể thử quá tải ở mức 110% trong thời gian ngắn để kiểm tra độ bền.

Ghi nhận thông số: tại từng mức tải, ghi chép đầy đủ các thông số vào biên bản thử tải. Theo dõi độ ổn định của điện áp, tần số khi thay đổi tải; kiểm tra hoạt động của các thiết bị bảo vệ.

Khi quá trình chạy thử và thử tải thành công, với thông số nằm trong giới hạn cho phép của nhà sản xuất, đây sẽ là căn cứ quan trọng để nghiệm thu và bàn giao tổ máy cho chủ đầu tư.

5/ Nghiệm thu và bàn giao tổ máy phát điện công nghiệp

Nghiệm thu và bàn giao đánh dấu sự hoàn tất quá trình lắp đặt, là cơ sở pháp lý xác nhận tổ máy đủ điều kiện vận hành theo đúng yêu cầu kỹ thuật và hợp đồng. Đây là bước quan trọng mà Hưng Thịnh Phát luôn thực hiện minh bạch và đầy đủ.

Sau khi máy phát điện vượt qua các bài kiểm tra và thử tải thành công, với toàn bộ thông số đạt chuẩn của nhà sản xuất và chủ đầu tư, hai bên sẽ tiến hành nghiệm thu và bàn giao theo các nội dung chính sau:

Lập biên bản nghiệm thu và bàn giao

• Lập biên bản nghiệm thu chi tiết, ghi rõ thông tin tổ máy, các hạng mục đã hoàn thành, kết quả kiểm tra và thử tải.
• Biên bản phải được ký xác nhận bởi đại diện có thẩm quyền của cả hai bên, xác nhận máy được lắp đặt đúng kỹ thuật, vận hành ổn định và đáp ứng các yêu cầu hợp đồng.
• Biên bản bàn giao liệt kê đầy đủ thiết bị, phụ kiện và tài liệu đi kèm.

Hướng dẫn vận hành cho người sử dụng

Kỹ thuật viên hướng dẫn trực tiếp cho đội ngũ vận hành của chủ đầu tư.

Nội dung gồm:

• Kiểm tra trước khi khởi động.
• Các bước khởi động và dừng máy an toàn.
• Cách theo dõi thông số trên bảng điều khiển.
• Xử lý sự cố cơ bản thường gặp.
• Lưu ý về an toàn lao động.
• Người vận hành được thực hành tại chỗ dưới sự giám sát của kỹ thuật viên để nắm vững thao tác.

Bàn giao hồ sơ kỹ thuật và tài liệu sử dụng

Chủ đầu tư sẽ được nhận đầy đủ hồ sơ của tổ máy, bao gồm:

• Sách hướng dẫn vận hành và bảo trì của nhà sản xuất.
• Các bản vẽ kỹ thuật liên quan.
• Giấy chứng nhận chất lượng (CO, CQ), giấy chứng nhận xuất xứ.
• Biên bản thử nghiệm xuất xưởng.
• Phiếu bảo hành chính hãng.
• Biên bản nghiệm thu và bàn giao đã ký.

Quá trình nghiệm thu và bàn giao đầy đủ giúp chủ đầu tư yên tâm vận hành máy phát điện an toàn và hiệu quả. Để duy trì hiệu suất tối ưu và kéo dài tuổi thọ thiết bị, việc tuân thủ quy trình an toàn và thực hiện bảo trì định kỳ là yếu tố bắt buộc.

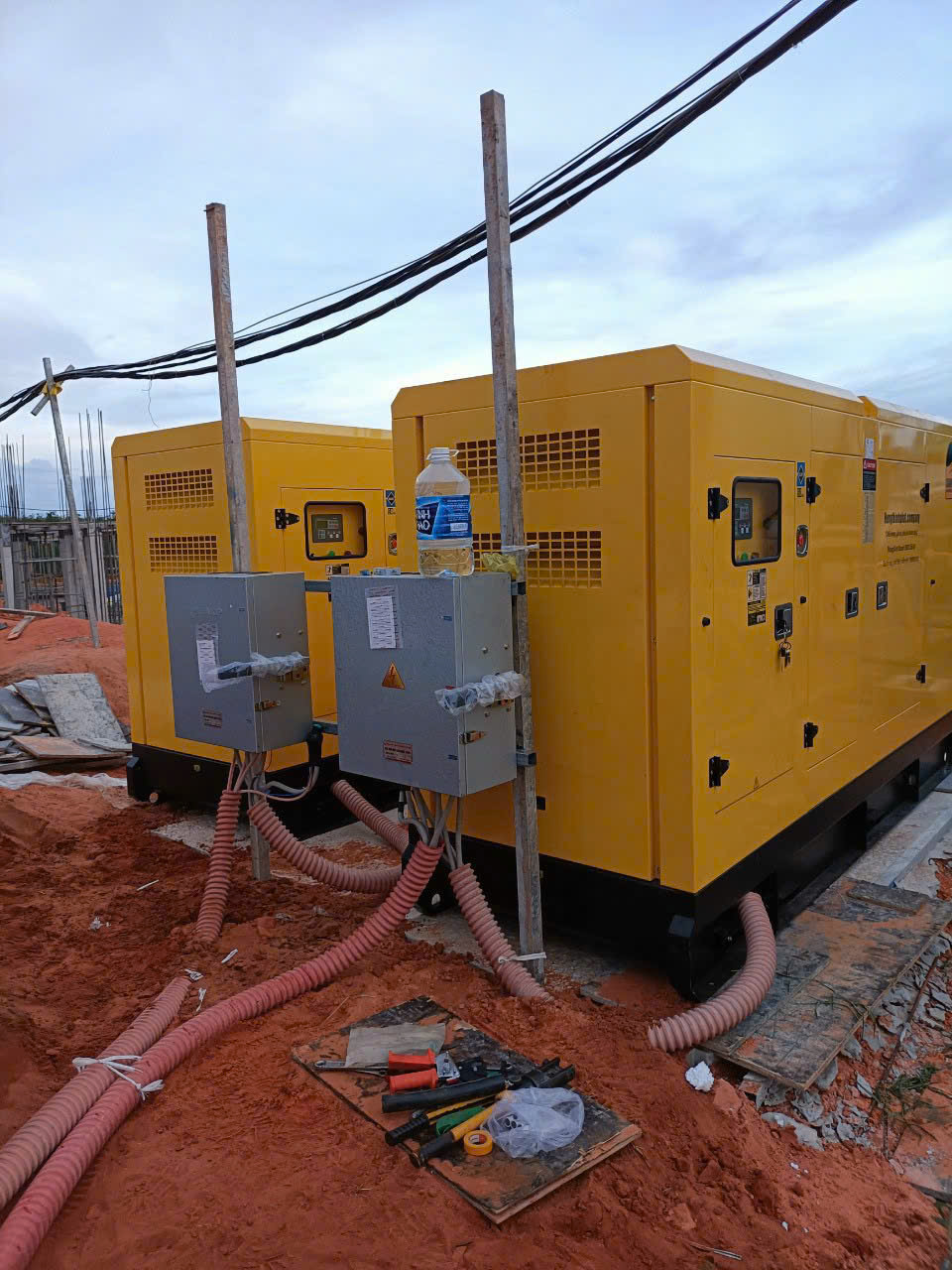

6/ Các lưu ý quan trọng về an toàn và bảo trì máy phát điện công nghiệp

Để máy phát điện công nghiệp vận hành an toàn, bền bỉ và hiệu quả, người sử dụng cần tuân thủ nghiêm ngặt các hướng dẫn an toàn trong suốt quá trình lắp đặt, vận hành và bảo trì định kỳ. Hưng Thịnh Phát luôn nhấn mạnh tầm quan trọng của những yếu tố này đối với mọi khách hàng.

Tuân thủ hướng dẫn của nhà sản xuất

• Mỗi dòng máy có đặc điểm kỹ thuật và khuyến cáo riêng. Đọc kỹ và thực hiện đúng tài liệu hướng dẫn đi kèm máy là yêu cầu cơ bản nhất.
• Không tự ý thay đổi kết cấu hay thông số cài đặt nếu không có chỉ dẫn hoặc chấp thuận từ kỹ sư được ủy quyền.

An toàn điện

• Tất cả công việc đấu nối điện phải do người có chuyên môn thực hiện, tuân thủ quy phạm an toàn, sử dụng dụng cụ cách điện và trang bị bảo hộ đầy đủ.
• Hệ thống tiếp địa phải lắp đặt đúng tiêu chuẩn và kiểm tra thường xuyên để đảm bảo chức năng bảo vệ.
• Không vận hành máy khi các nắp che chắn an toàn bị tháo rời.
• Luôn cảnh giác với nguy cơ điện giật, đặc biệt trong môi trường ẩm ướt.

An toàn về nhiên liệu và khí thải

• Lưu trữ nhiên liệu trong bồn đạt chuẩn, đặt ở vị trí an toàn, cách xa nguồn lửa và có biện pháp chống cháy nổ, thu gom dầu tràn.
• Tuyệt đối không tiếp nhiên liệu khi máy đang chạy hoặc động cơ còn nóng.
• Đảm bảo hệ thống ống xả kín khít, dẫn khí thải ra khu vực thông thoáng, tránh gần cửa sổ, cửa ra vào hoặc cửa hút gió để phòng ngừa ngộ độc khí CO và CO₂.

Bảo trì định kỳ

Lập kế hoạch bảo trì chi tiết dựa trên khuyến cáo của nhà sản xuất và điều kiện vận hành thực tế. Hưng Thịnh Phát có thể hỗ trợ xây dựng và triển khai kế hoạch này.

Các hạng mục thường gồm: thay dầu nhớt, thay lọc, bổ sung nước làm mát, kiểm tra ắc quy, siết lại các đầu nối điện, vệ sinh máy và khu vực lắp đặt.

Bảo trì định kỳ giúp máy vận hành ổn định, tiết kiệm nhiên liệu, đồng thời phát hiện sớm hư hỏng tiềm ẩn để xử lý kịp thời, tránh sửa chữa tốn kém.

Sự an toàn và độ tin cậy của máy phát điện phụ thuộc trực tiếp vào ý thức tuân thủ quy trình của người vận hành và chất lượng bảo trì. Đầu tư vào an toàn và bảo trì chính là đầu tư vào sự ổn định và hiệu quả bền vững của doanh nghiệp.

7/ Tầm quan trọng của lắp đặt chuyên nghiệp và bảo trì định kỳ

Quy trình lắp đặt máy phát điện công nghiệp là một chuỗi công đoạn kỹ thuật phức tạp, từ chuẩn bị, vận chuyển, thi công cơ khí – điện – nhiên liệu đến kiểm tra, thử tải và nghiệm thu. Mỗi bước đều đòi hỏi độ chính xác và chuyên môn cao. Việc tuân thủ quy trình và tiêu chuẩn kỹ thuật là yếu tố quyết định thành công của toàn bộ hệ thống.

Tóm lại, các bước chính trong lắp đặt máy phát điện công nghiệp gồm:

• Chuẩn bị kỹ lưỡng: khảo sát vị trí, chuẩn bị vật tư, thiết bị và hồ sơ pháp lý.
• Vận chuyển an toàn: đưa thiết bị đến công trình và vào vị trí lắp đặt cẩn trọng.
• Lắp đặt cơ khí chính xác: cố định máy, lắp đặt hệ thống ống khói và thoát gió.
• Lắp đặt hệ thống điện đúng kỹ thuật: đấu nối cáp động lực, cáp điều khiển và hệ thống tiếp địa.
• Lắp đặt hệ thống nhiên liệu an toàn: lắp đặt bồn dầu, đường ống và kiểm tra rò rỉ.
• Kiểm tra và vận hành thử nghiệm: chạy thử không tải và có tải để đánh giá hiệu suất.
• Nghiệm thu và bàn giao: hoàn tất hồ sơ và hướng dẫn vận hành cho người sử dụng.

Qua quy trình trên, có thể thấy tầm quan trọng then chốt của việc lắp đặt đúng kỹ thuật kết hợp với bảo trì định kỳ. Lắp đặt chuyên nghiệp bởi đơn vị uy tín như Hưng Thịnh Phát giúp hệ thống vận hành tối ưu, giảm sự cố, tiết kiệm chi phí và kéo dài tuổi thọ thiết bị. Trong khi đó, bảo trì thường xuyên theo khuyến cáo giúp máy luôn sẵn sàng, đồng thời phát hiện sớm và khắc phục kịp thời các sự cố tiềm ẩn.

Do đó, Hưng Thịnh Phát khuyến nghị các chủ đầu tư và doanh nghiệp nên lựa chọn dịch vụ lắp đặt và bảo trì chuyên nghiệp. Đây không chỉ là khoản đầu tư vào thiết bị, mà còn là sự đầu tư cho an toàn, ổn định và hiệu quả bền vững, góp phần vào sự phát triển lâu dài của doanh nghiệp.
