1/ Tủ chuyển đổi nguồn điện tự động ATS

Tủ điện ATS (Automatic Transfer Switch) hay còn gọi là tủ chuyển nguồn điện tự động, là một hệ thống thiết bị điện giúp duy trì nguồn điện ổn định và liên tục ngay cả khi xảy ra sự cố mất điện. Hệ thống này đóng vai trò quan trọng trong việc đảm bảo hoạt động không gián đoạn cho các doanh nghiệp, nhà máy sản xuất, chung cư, bệnh viện và nhiều công trình khác.

Vậy tủ điện ATS là gì? Cấu tạo và nguyên lý hoạt động của nó ra sao? Hãy cùng chúng tôi tìm hiểu trong bài viết dưới đây.

2/ Tủ điện ATS là gì?

Tủ điện ATS – Automatic Transfer Switches được hiểu là một hệ thống điện có thể tự động đổi nguồn điện lưới mất hoặc ngược lại. Mục đích của tủ điện ATS là đảm bảo luôn có đủ nguồn điện cần thiết cho doanh nghiệp, dân sinh để phục vụ cho quá trình sản xuất, sinh hoạt không bị gián đoạn.

🟡 Xem thêm: AVR máy phát điện

3/ Chức năng của tủ điện ATS

Hệ thống tủ điện ATS có chức năng tự động chuyển nguồn điện sang nguồn dự phòng từ máy phát khi xảy ra sự cố như mất pha, quá áp, mất trung tính hoặc mất điện.

4/ Ứng dụng của tủ điện ATS

Tủ điện ATS được sử dụng rộng rãi tại các địa điểm yêu cầu nguồn điện liên tục như khu công nghiệp, nhà máy, xưởng sản xuất, trung tâm thương mại, chung cư, sân bay, bến xe, cảng,…

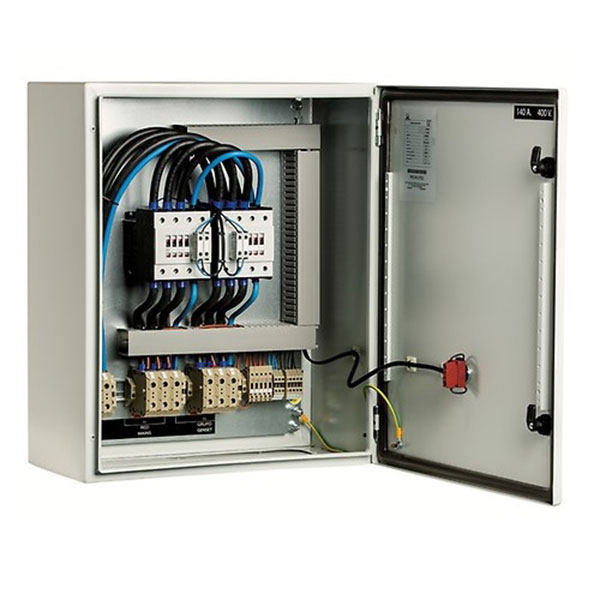

5/ Cấu tạo của tủ điện ATS

Vỏ tủ điện ATS: Được làm từ thép mạ kẽm và phủ sơn tĩnh điện bên ngoài để tăng độ bền và chống ăn mòn. Kích thước của vỏ tủ có thể thay đổi tùy theo nhu cầu sử dụng và công suất hệ thống.

• Thiết bị chuyển mạch tự động: Hỗ trợ hai chế độ vận hành, bao gồm chuyển mạch tự động hoặc điều khiển bằng tay.
• Bộ điều khiển tủ điện ATS: Chịu trách nhiệm điều khiển thiết bị chuyển mạch theo thời gian đã thiết lập.
• Hệ thanh cái đồng phân phối điện: Được thiết kế phù hợp với dòng điện định mức của hệ thống để đảm bảo khả năng dẫn điện ổn định.
• Hệ thống điều khiển và hiển thị: Bao gồm các nút ấn, màn hình LCD và đèn chỉ thị, giúp người vận hành dễ dàng theo dõi và điều chỉnh chế độ hoạt động.

Ngoài các bộ phận trên, tủ điện ATS còn được tích hợp tính năng giám sát và điều khiển từ xa, giúp nâng cao hiệu quả quản lý và vận hành hệ thống.

🟣 Đọc thêm: Tủ hòa đồng bộ

6/ Nguyên lý hoạt động của hệ thống tủ điện ATS

Tủ điện ATS bao gồm hệ thống chuyển đổi nguồn điện và máy phát điện công nghiệp, giúp đảm bảo nguồn điện luôn sẵn sàng cung cấp ngay cả khi xảy ra sự cố mất điện. Khi nguồn điện chính gặp sự cố, tủ điện ATS sẽ tự động chuyển mạch để cung cấp điện từ máy phát cho phụ tải.

Khi điện lưới được khôi phục, tủ điện ATS sẽ kết nối lại phụ tải với nguồn điện chính và ngắt máy phát điện dự phòng để tiết kiệm nhiên liệu và đảm bảo hiệu suất vận hành.

Ngoài ra, những tủ điện ATS cao cấp còn được trang bị chức năng hòa đồng bộ, cho phép kết hợp nhiều máy phát điện cùng lúc nhằm duy trì nguồn điện ổn định và liên tục, ngay cả trong các hệ thống điện phức tạp.

🔴 Tham khảo: Ống khói máy phát điện

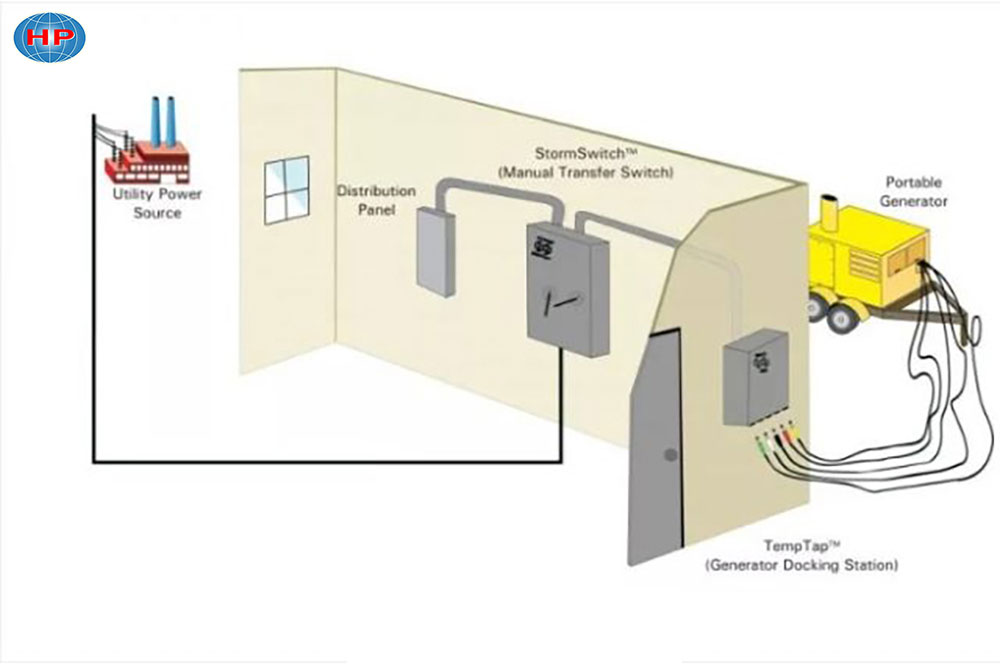

7/ Quy trình hoạt động của hệ thống tủ điện ATS

Đối với các phụ tải yêu cầu nguồn điện không bị gián đoạn hoặc chỉ có thể mất điện trong thời gian ngắn, tủ điện ATS là thiết bị giúp đảm bảo kết nối linh hoạt giữa hai nguồn điện: điện lưới và máy phát điện. Quy trình hoạt động của hệ thống diễn ra theo các bước sau:

• Khởi động máy phát điện: Khi xảy ra sự cố mất điện, tủ điện ATS sẽ tự động gửi tín hiệu để khởi động máy phát.
• Chuyển đổi nguồn điện: Khi máy phát hoạt động ổn định và cung cấp đủ điện áp, tủ ATS sẽ chuyển phụ tải từ nguồn điện lưới sang nguồn máy phát.
• Khôi phục nguồn điện chính: Khi điện lưới được cấp trở lại và hoạt động ổn định, tủ ATS sẽ gửi tín hiệu để dừng máy phát, sau đó chuyển phụ tải từ máy phát về điện lưới.

Ngoài ra, trên thị trường còn có các loại tủ ATS cao cấp với chức năng mở rộng, chẳng hạn như tích hợp hệ thống hòa đồng bộ với nhiều máy phát điện. Điều này giúp đảm bảo cung cấp đủ công suất cho phụ tải ngay cả khi một hoặc nhiều máy phát gặp sự cố.

8/ Phân loại hệ thống tủ điện ATS

Trên thị trường hiện nay, hệ thống tủ điện ATS được phân loại thành các nhóm phổ biến sau:

Tủ điện ATS 1 nguồn điện lưới, 1 nguồn máy phát điện dự phòng

• Được sử dụng rộng rãi trong các chung cư cao tầng, tòa nhà văn phòng và nhà máy sản xuất.

Tủ điện ATS 2 nguồn điện lưới, 1 nguồn máy phát điện dự phòng

• Thường lắp đặt tại các khu công nghiệp lớn, nơi hệ thống điện lưới có hai nguồn độc lập luân phiên nhau để phục vụ công tác bảo trì.

Tủ điện ATS 1 nguồn điện lưới, 2 nguồn máy phát điện dự phòng

• Phù hợp với các hệ thống yêu cầu độ an toàn cao, đảm bảo cung cấp điện liên tục ngay cả khi một máy phát gặp sự cố.

Ngoài cách phân loại theo số lượng nguồn điện, tủ điện ATS còn được chia theo công suất:

• Loại công suất nhỏ đến trung bình (100A, 200A, 250A, 400A): Thường sử dụng khởi động từ để chuyển đổi nguồn điện.
• Loại công suất lớn (800A đến hàng nghìn Ampe): Sử dụng máy cắt khí để đảm bảo độ bền và hoạt động ổn định trong thời gian dài.

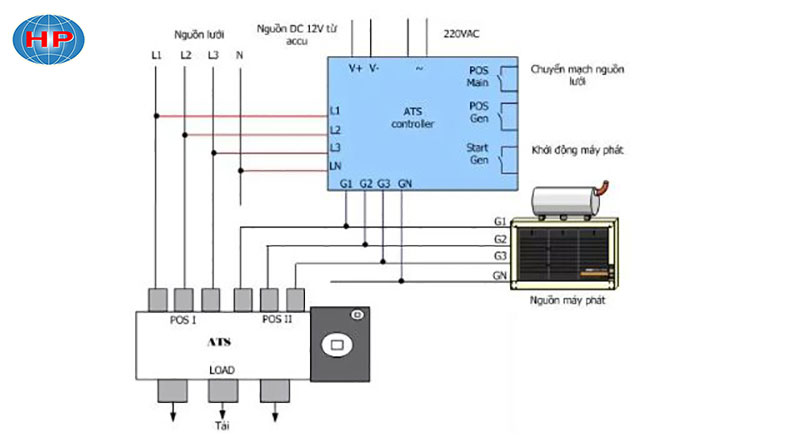

9/ Mô hình hoạt động của tủ điện ATS

Tủ chuyển đổi nguồn điện ATS bao gồm hai công tắc chuyển mạch cơ khí, tương ứng với nguồn điện lưới và nguồn dự phòng.

Khi xảy ra sự cố mất điện lưới, tủ ATS sẽ tự động kích hoạt chuyển mạch sang nguồn dự phòng. Khoảng thời gian giữa hai công tắc chuyển đổi được thiết kế để tối thiểu hóa độ trễ, đảm bảo nguồn điện cung cấp liên tục.

Sau khi sự cố điện lưới được khắc phục, hệ thống ATS sẽ ngắt tải khỏi máy phát điện và kết nối lại với nguồn điện lưới, khôi phục trạng thái hoạt động bình thường.

10/ Lựa chọn hệ thống tủ điện ATS

Việc lựa chọn hệ thống tủ điện ATS phù hợp phụ thuộc vào nhu cầu sử dụng và đặc điểm kỹ thuật của từng đơn vị. Các chuyên gia kỹ thuật thường đưa ra một số yếu tố quan trọng cần xem xét khi chọn hệ thống ATS, bao gồm:

• Công suất trạm biến áp: Xác định công suất phù hợp để đảm bảo hệ thống ATS hoạt động ổn định.
• Công suất máy phát điện và khu vực ưu tiên sử dụng điện: Tính toán công suất cần thiết để đáp ứng nhu cầu điện của các khu vực quan trọng.
• Vị trí lắp đặt hệ thống: Xem xét các yếu tố môi trường như nhiệt độ, độ ẩm và điều kiện vận hành.
• Khả năng kết nối với hệ thống kiểm soát doanh nghiệp: Đảm bảo tủ ATS có thể tích hợp với hệ thống giám sát và tự động báo cáo thông tin theo lịch trình cài đặt sẵn.

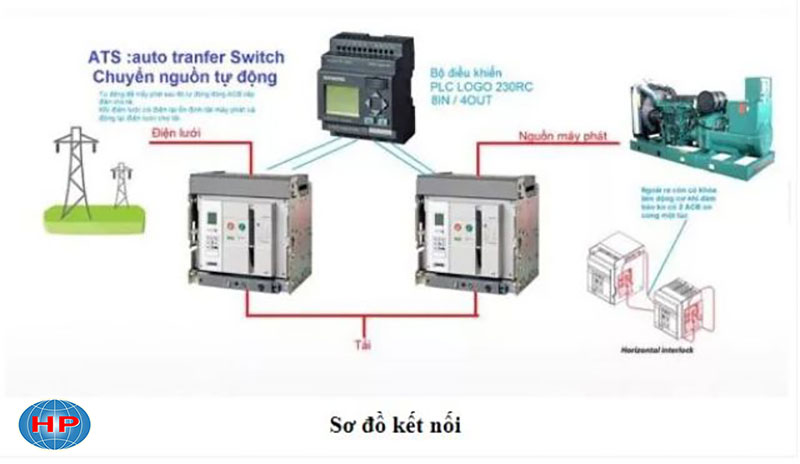

11/ Sơ đồ kết nối thông dụng của tủ điện ATS

12/ Hưng Thịnh Phát – Đơn vị cung cấp tủ ATS uy tín tại Việt Nam

Với hơn 10 năm kinh nghiệm trong lĩnh vực máy phát điện công nghiệp, Hưng Thịnh Phát ngày càng khẳng định vị thế và vai trò của mình, góp phần vào sự phát triển của ngành điện Việt Nam.

Bên cạnh các dòng sản phẩm chính như máy phát điện công nghiệp, Hưng Thịnh Phát còn tập trung đẩy mạnh sản xuất các sản phẩm tủ điện trung thế, tủ điện hạ thế và tủ điện ATS mang thương hiệu riêng.

Đặc biệt, tủ chuyển đổi nguồn điện tự động ATS của Hưng Thịnh Phát hiện là một trong những lựa chọn hàng đầu cho hệ thống điện tại nhà máy, khu công nghiệp, chung cư, bệnh viện và nhiều công trình điện trên toàn quốc.

Quý khách hàng có nhu cầu tư vấn hoặc báo giá tủ điện ATS, vui lòng liên hệ hotline: 0938 358 401 để được hỗ trợ tận tình và chu đáo.
