Máy phát điện cho PCCC là hạng mục nguồn điện dự phòng quan trọng trong các công trình có hệ thống bơm chữa cháy, sprinkler, họng nước chữa cháy, bơm tăng áp, tủ điều khiển PCCC, hệ thống báo cháy, hút khói, tăng áp cầu thang và các thiết bị an toàn liên quan. Khi điện lưới mất trong tình huống khẩn cấp, hệ thống PCCC vẫn cần có nguồn điện ổn định để duy trì khả năng vận hành theo phương án thiết kế đã được phê duyệt.

Đối với hệ thống PCCC, việc chọn máy phát điện không nên chỉ dựa trên tổng công suất ghi trên thiết bị. Tải quan trọng nhất thường là động cơ bơm chữa cháy, vì motor bơm có dòng khởi động lớn hơn nhiều lần so với dòng chạy ổn định. Nếu máy phát điện chọn thiếu công suất, khi bơm khởi động có thể xảy ra sụt áp, giảm tần số, bơm không đạt tốc độ, tủ điều khiển báo lỗi hoặc máy phát quá tải.

Lưu ý quan trọng: Với công trình thực tế, hệ thống PCCC phải được thiết kế, thẩm duyệt, thi công và nghiệm thu theo hồ sơ PCCC, quy chuẩn – tiêu chuẩn hiện hành và yêu cầu của cơ quan có thẩm quyền. QCVN 06:2022/BXD được ban hành theo Thông tư 06/2022/TT-BXD và có hiệu lực từ 16/01/2023; quy chuẩn này áp dụng cho nhà, công trình xây mới và một số trường hợp cải tạo, thay đổi công năng, thay đổi giải pháp PCCC.

Vì sao hệ thống PCCC cần máy phát điện dự phòng?

Hệ thống PCCC là nhóm tải an toàn, cần có khả năng hoạt động ngay cả khi nguồn điện lưới gặp sự cố. Trong thực tế, mất điện có thể xảy ra cùng thời điểm với sự cố cháy, mất pha, sụt áp hoặc ngắt nguồn tổng để đảm bảo an toàn. Nếu không có nguồn dự phòng phù hợp, bơm chữa cháy, tủ điều khiển, hệ thống báo cháy, quạt hút khói hoặc quạt tăng áp có thể không hoạt động đúng yêu cầu.

Máy phát điện cho PCCC giúp:

Cấp nguồn dự phòng cho bơm chữa cháy dùng động cơ điện.
Duy trì tủ điều khiển bơm PCCC.
Cấp điện cho hệ thống báo cháy, cảnh báo và thiết bị điều khiển.
Duy trì quạt hút khói, quạt tăng áp cầu thang nếu thuộc nhóm tải PCCC.
Hỗ trợ hệ thống chiếu sáng sự cố, đèn thoát hiểm, thang máy chữa cháy nếu có trong phương án thiết kế.
Đảm bảo nguồn điện dự phòng cho công trình khi điện lưới mất.
Tăng độ tin cậy trong quá trình nghiệm thu và vận hành hệ thống PCCC.

QCVN 06:2022/BXD có nội dung cho phép sử dụng máy phát điện diesel làm nguồn cấp điện độc lập và nguồn dự phòng tại chỗ trong phạm vi quy định của quy chuẩn; vì vậy việc bố trí máy phát điện cho hệ thống an toàn cháy cần được xem xét ngay từ giai đoạn thiết kế, không nên bổ sung cảm tính sau khi công trình đã hoàn thiện.

Máy phát điện cho PCCC thường cấp cho những tải nào?

Tùy quy mô công trình, máy phát điện có thể cấp nguồn cho một phần hoặc toàn bộ nhóm tải PCCC. Không nên mặc định mọi công trình đều giống nhau, vì mỗi hồ sơ thiết kế PCCC có yêu cầu riêng.

Nhóm tải	Thiết bị thường gặp	Ghi chú
Bơm chữa cháy chính	Bơm điện sprinkler, bơm họng nước, bơm chữa cháy ngoài nhà	Tải khởi động lớn, cần tính kỹ
Bơm bù áp	Jockey pump	Công suất nhỏ hơn nhưng cần duy trì áp lực
Tủ điều khiển bơm	Contactor, relay, controller, bảo vệ pha	Cần nguồn ổn định
Hệ thống báo cháy	Tủ trung tâm báo cháy, chuông, đèn, module	Tùy cấu hình có thể có ắc quy riêng
Hút khói	Quạt hút khói, tủ điều khiển quạt	Thường là tải motor lớn
Tăng áp	Quạt tăng áp cầu thang, buồng thang, sảnh đệm	Cần kiểm tra dòng khởi động
Chiếu sáng sự cố	Đèn thoát hiểm, đèn khẩn cấp	Tùy thiết kế từng công trình
Thiết bị phụ trợ	Van điện, cảm biến, tín hiệu giám sát	Công suất nhỏ nhưng quan trọng

Với một số công trình, hệ thống bơm PCCC có thể gồm bơm điện chính, bơm diesel dự phòng và bơm bù áp. Khi đã có bơm diesel độc lập, máy phát điện vẫn có thể cần cấp cho tủ điều khiển, báo cháy, quạt hút khói, tăng áp, chiếu sáng sự cố hoặc các tải an toàn khác theo thiết kế. Không nên tự ý thay đổi vai trò của bơm diesel, bơm điện hoặc nguồn dự phòng nếu chưa được đơn vị thiết kế PCCC xác nhận.

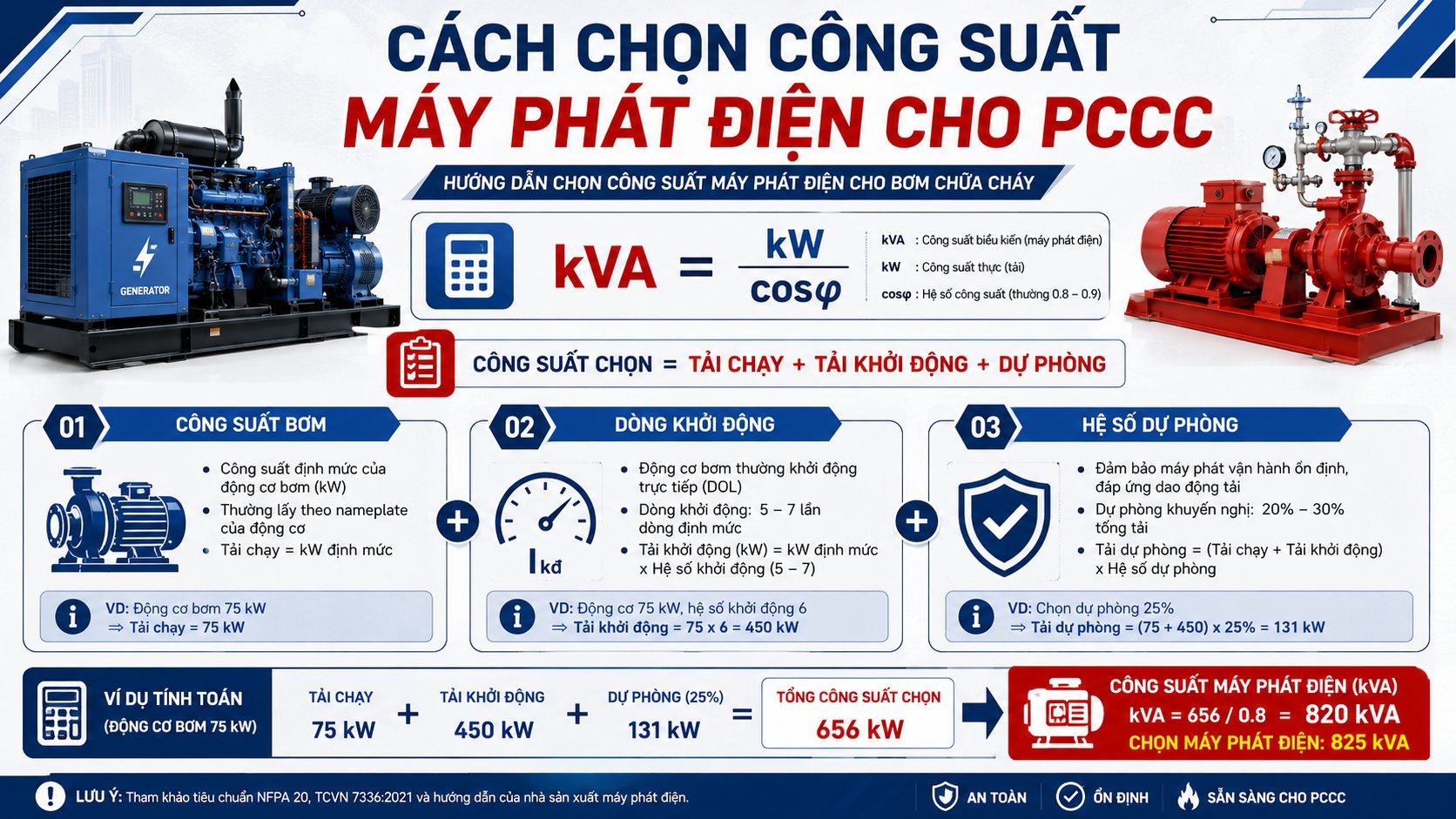

Cách chọn công suất máy phát điện cho bơm chữa cháy

Bước 1: Xác định bơm nào cần chạy bằng máy phát điện

Trước tiên cần xác định rõ máy phát điện sẽ cấp cho tải nào:

Chỉ cấp cho một bơm chữa cháy điện.
Cấp cho bơm chữa cháy và bơm bù áp.
Cấp cho bơm PCCC, tủ báo cháy, quạt hút khói, quạt tăng áp.
Cấp cho toàn bộ nhóm tải an toàn của công trình.
Cấp cho cả PCCC và một số tải vận hành ưu tiên khác.

Nếu máy phát điện vừa cấp cho tải PCCC vừa cấp cho tải thông thường, cần có phương án ưu tiên tải PCCC. Khi xảy ra sự cố, tải không quan trọng phải được cắt hoặc hạn chế để đảm bảo máy phát đủ khả năng cấp cho hệ thống PCCC.

Bước 2: Tính công suất chạy ổn định của bơm

Công suất bơm chữa cháy thường được thể hiện bằng kW hoặc HP trên motor. Khi chọn máy phát điện, cần quy đổi sang kVA theo hệ số công suất.

Công thức tham khảo:

kVA = kW / cosφ

Trong đó:

kW là công suất thực của motor bơm.
cosφ là hệ số công suất của motor.
Nếu chưa có số liệu chính xác, nhiều trường hợp có thể tạm tính cosφ khoảng 0,8 để ước lượng sơ bộ.

Ví dụ: bơm chữa cháy điện có motor 75kW.

75kW / 0,8 = 93,75kVA

Con số này mới là công suất theo tải chạy ổn định. Khi tính máy phát điện cho bơm chữa cháy, cần tiếp tục tính tải khởi động motor.

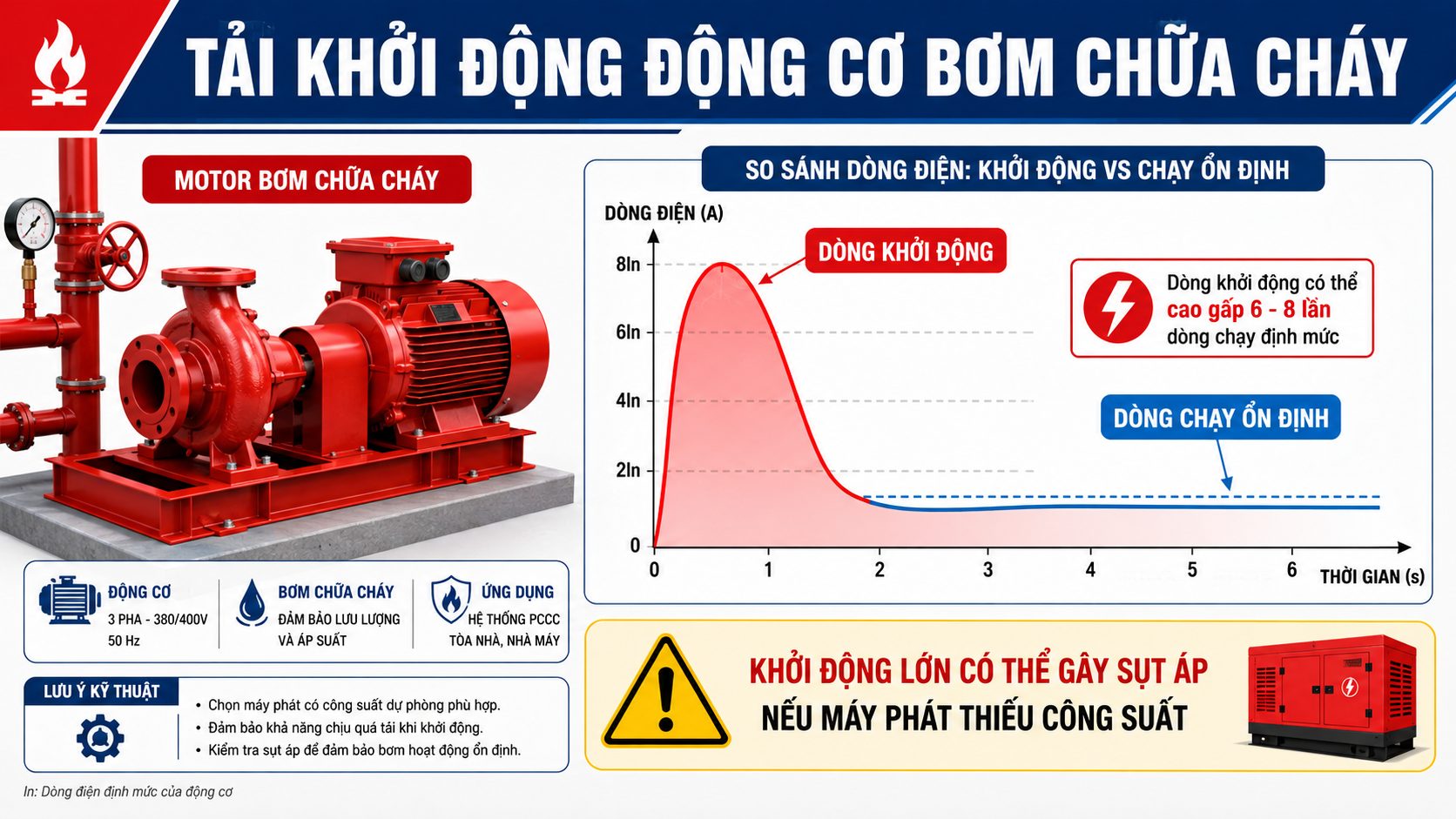

Bước 3: Tính tải khởi động động cơ bơm chữa cháy

Motor bơm chữa cháy có dòng khởi động cao. Đây là yếu tố quan trọng nhất khi chọn công suất máy phát điện cho PCCC.

Mức tham khảo thường gặp:

Phương thức khởi động motor	Dòngkhởi động tham khảo
Khởi động trực tiếp DOL	Khoảng 5 – 7 lần dòng chạy
Sao – tam giác	Khoảng 2 – 3 lần dòng chạy
Soft starter	Khoảng 2 – 3 lần dòng chạy
Biến tần	Khoảng 1,2 – 1,5 lần dòng chạy
Khởi động tuần tự nhiều motor	Giảm tải tức thời lên máy phát

Với hệ thống PCCC, cần kiểm tra phương án khởi động có phù hợp hồ sơ thiết kế, tủ điều khiển và yêu cầu nghiệm thu hay không. Không nên tự ý thay đổi kiểu khởi động motor nếu chưa được đơn vị thiết kế và đơn vị PCCC liên quan xác nhận.

Bước 4: Xác định tải khởi động lớn nhất

Nếu công trình có nhiều tải motor như bơm chữa cháy, quạt hút khói, quạt tăng áp, bơm nước kỹ thuật, cần xác định motor nào khởi động lớn nhất và có khởi động cùng lúc hay không.

Nguyên tắc kỹ thuật thường dùng là:

Công suất máy phát cần chọn = tải đang chạy + tải khởi động lớn nhất + hệ số dự phòng

Ví dụ một công trình có:

Thiết bị	Côngsuất	Ghi chú
Bơm chữa cháy điện	75kW	Tải khởi động lớn
Bơm bù áp	2,2kW	Tải nhỏ
Quạt tăng áp	15kW	Motor
Tủ báo cháy và điều khiển	1–3kW	Tải điều khiển

Nếu bơm 75kW khởi động khi các tải khác đang hoạt động, máy phát phải đủ khả năng chịu dòng khởi động của bơm và vẫn duy trì điện áp, tần số trong giới hạn cho phép.

Bước 5: Cộng hệ số dự phòng

Với tải PCCC, không nên chọn máy phát quá sát công suất tính toán. Nên có hệ số dự phòng để bù cho sụt áp, suy hao cáp, điều kiện môi trường, tải phát sinh, độ cao, nhiệt độ, tuổi máy và khả năng mở rộng.

Mức dự phòng tham khảo:

Loại công trình	Mức dựphòng nên tính
Công trình nhỏ, tải PCCC đơn giản	15% – 20%
Nhà xưởng, kho hàng, siêu thị, tòa nhà	20% – 30%
Công trình có bơm lớn, quạt hút khói, tăng áp	25% – 35%
Công trình yêu cầu độ tin cậy cao	Tính theo phương án kỹ thuật riêng

Với hệ thống PCCC, nên ưu tiên phương án an toàn và ổn định hơn là chọn máy quá sát tải để giảm chi phí ban đầu.

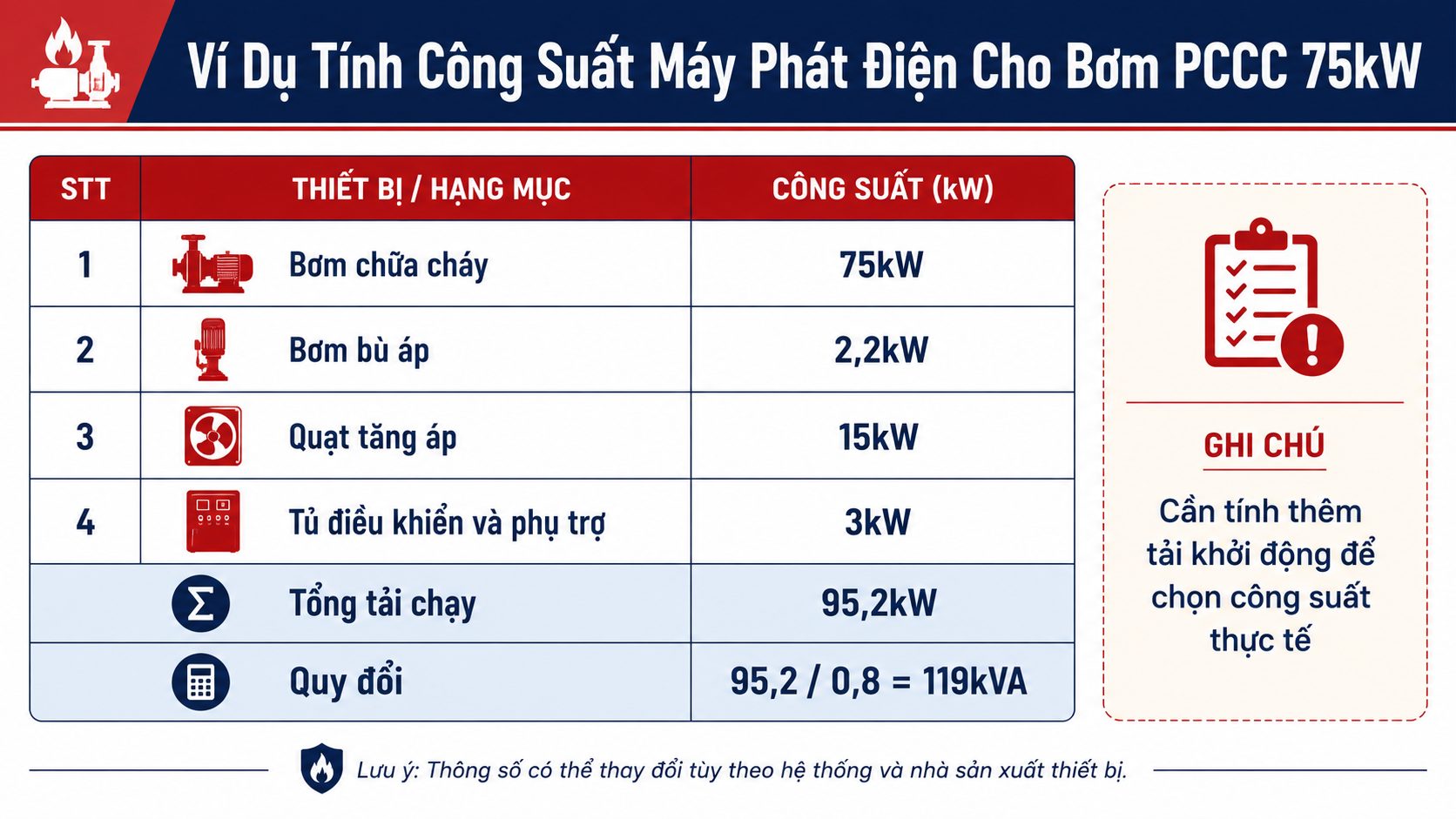

Ví dụ tính công suất máy phát điện cho bơm chữa cháy

Giả sử công trình cần cấp nguồn dự phòng cho:

1 bơm chữa cháy điện 75kW.
1 bơm bù áp 2,2kW.
1 quạt tăng áp 15kW.
Tủ điều khiển và tải phụ trợ khoảng 3kW.
Motor bơm khởi động sao – tam giác.

Tổng tải chạy sơ bộ:

75 + 2,2 + 15 + 3 = 95,2kW

Quy đổi sang kVA:

95,2 / 0,8 = 119kVA

Tuy nhiên, cần tính thêm tải khởi động của bơm 75kW. Nếu bơm khởi động sao – tam giác, dòng khởi động có thể khoảng 2 – 3 lần dòng chạy. Vì vậy, máy phát điện thực tế có thể phải chọn cao hơn nhiều so với 119kVA để đảm bảo bơm khởi động ổn định.

Trong trường hợp này, kỹ sư cần kiểm tra:

Loại tủ khởi động bơm.
Dòng định mức motor.
Dòng khởi động thực tế.
Độ sụt áp cho phép.
Các tải đang chạy đồng thời.
Chiều dài cáp từ máy phát đến tủ PCCC.
Yêu cầu nghiệm thu và vận hành.

Không nên kết luận công suất máy chỉ bằng một phép tính đơn giản. Với bơm PCCC, cần khảo sát thực tế và tính theo thông số motor, tủ điện, phương thức khởi động và yêu cầu của hồ sơ thiết kế.
Xem cách tính công suất máy phát điện

Máy phát điện cho bơm PCCC nên dùng 1 pha hay 3 pha?

Phần lớn hệ thống bơm chữa cháy công nghiệp, nhà xưởng, tòa nhà, siêu thị, khách sạn và kho hàng sử dụng motor 3 pha. Vì vậy, máy phát điện cho PCCC thường là máy phát điện 3 pha, điện áp 380/220V hoặc 400/230V, tần số 50Hz.

Khi dùng máy phát điện 3 pha cho PCCC, cần lưu ý:

Kiểm tra đúng điện áp hệ thống.
Kiểm tra thứ tự pha để motor quay đúng chiều.
Kiểm tra tải từng pha.
Chọn cáp lực đúng tiết diện.
Chọn MCCB/ACB phù hợp.
Tủ ATS hoặc tủ chuyển nguồn phải đúng dòng tải.
Có tiếp địa an toàn.
Có phương án bảo vệ quá tải, thấp áp, quá áp, mất pha nếu thiết kế yêu cầu.
Kiểm tra sụt áp khi bơm khởi động.

Nếu đấu sai thứ tự pha, motor bơm có thể quay ngược chiều, ảnh hưởng nghiêm trọng đến khả năng vận hành của hệ thống bơm. Vì vậy, bước kiểm tra thứ tự pha là hạng mục bắt buộc trong quá trình chạy thử.

Giải pháp ATS cho máy phát điện PCCC

ATS là tủ chuyển nguồn tự động giữa điện lưới và máy phát điện. Với hệ thống PCCC, ATS giúp nguồn dự phòng được đưa vào sử dụng nhanh hơn khi nguồn chính gặp sự cố.

Quy trình hoạt động cơ bản:

1. Điện lưới mất, thấp áp, quá áp hoặc mất pha.
2. Bộ điều khiển phát hiện sự cố nguồn.
3. Máy phát điện nhận lệnh khởi động.
4. Máy phát đạt điện áp và tần số ổn định.
5. ATS chuyển tải PCCC sang nguồn máy phát.
6. Bơm chữa cháy, tủ điều khiển và tải liên quan sẵn sàng vận hành.
7. Khi điện lưới phục hồi ổn định, ATS chuyển tải về nguồn lưới.
8. Máy phát chạy làm mát rồi dừng.

Với PCCC, ATS cần được chọn đúng dòng tải, đúng số pha, đúng điện áp và phù hợp với sơ đồ nguồn của công trình. Không nên dùng ATS dân dụng hoặc thiết bị chuyển nguồn không rõ thông số cho tải bơm chữa cháy lớn.

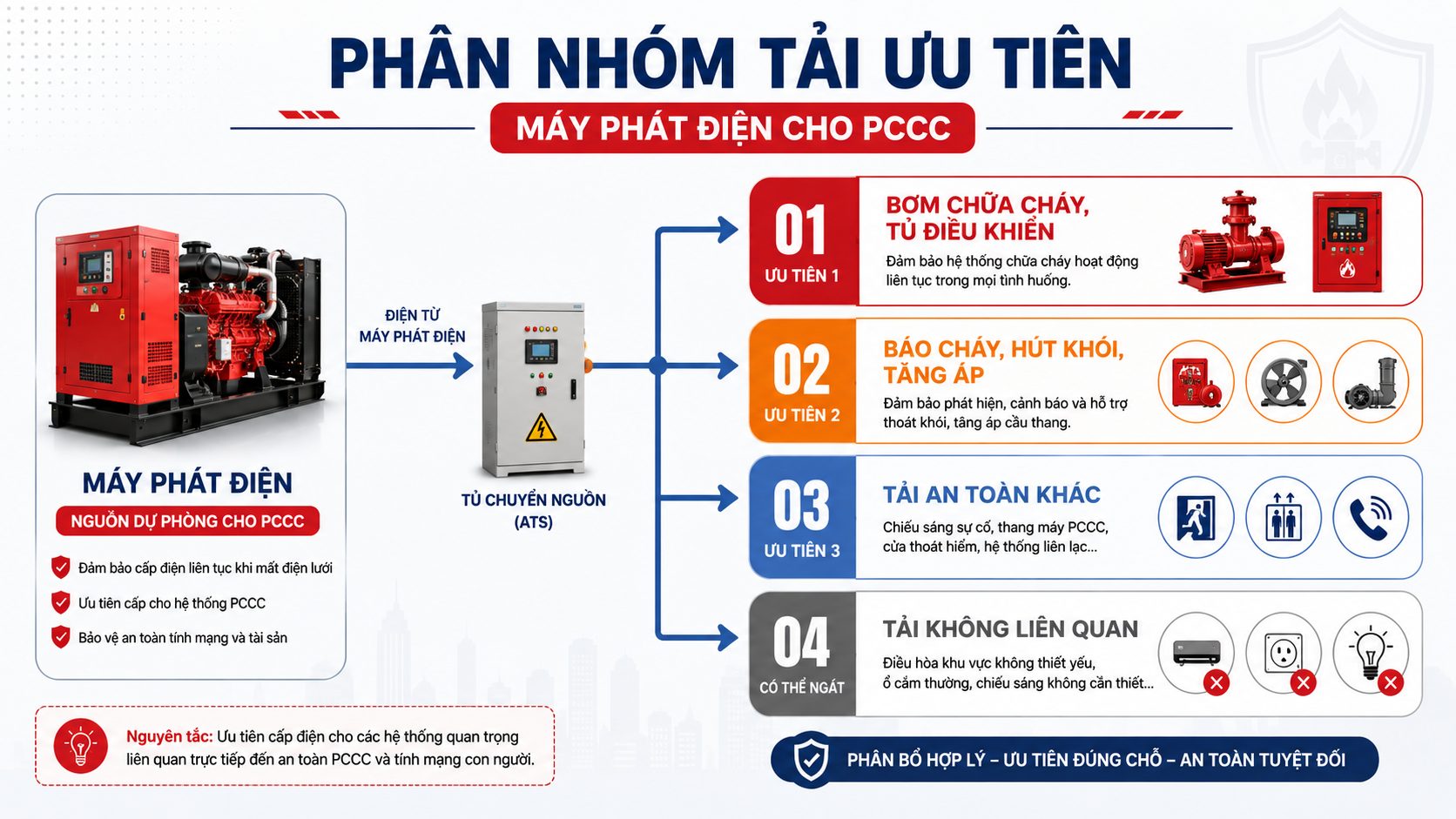

Phân nhóm tải ưu tiên khi dùng máy phát điện PCCC

Nếu máy phát điện cấp chung cho nhiều tải, cần phân nhóm ưu tiên rõ ràng. Tải PCCC phải được ưu tiên cao hơn tải vận hành thông thường.

Nhóm tải	Thiết bị	Gợi ý xử lý
Ưu tiên 1	Bơm chữa cháy, tủ điều khiển PCCC	Luôn ưu tiên cấp nguồn
Ưu tiên 2	Báo cháy, hút khói, tăng áp, chiếu sáng sự cố	Cấp theo thiết kế PCCC
Ưu tiên 3	Tải an toàn khác	Cấp nếu thuộc hồ sơ thiết kế
Ưu tiên 4	Tải vận hành cần thiết	Chỉ cấp khi còn dư công suất
Có thể ngắt	Điều hòa, tải văn phòng, tải không liên quan an toàn	Ngắt khi cần bảo vệ nguồn PCCC

Phân nhóm tải giúp tránh tình trạng máy phát đang cấp cho tải thông thường rồi không còn đủ công suất khi bơm chữa cháy cần khởi động.

Yêu cầu vận hành dự phòng cho hệ thống PCCC

Máy phát điện cho PCCC không chỉ cần đủ công suất mà còn phải sẵn sàng vận hành khi có sự cố. Vì vậy, cần chú ý các yêu cầu sau:

Máy phải ở trạng thái Auto

Máy phát điện và ATS nên được đặt ở chế độ tự động nếu hệ thống được thiết kế để tự khởi động khi mất điện. Nếu máy để chế độ Manual hoặc bị tắt controller, khi có sự cố hệ thống có thể không khởi động.

Ắc quy phải luôn tốt

Ắc quy yếu là một trong những nguyên nhân phổ biến khiến máy phát không khởi động được. Với hệ thống PCCC, cần kiểm tra ắc quy, bộ sạc ắc quy và điện áp ắc quy định kỳ.

Nhiên liệu phải đủ

Máy phát điện diesel cần có nhiên liệu sẵn sàng. Với công trình quan trọng, nên có kế hoạch kiểm tra mức dầu, bồn dầu ngày, bồn dầu chính và phương án tiếp nhiên liệu khi cần vận hành lâu.

Máy phải được bảo trì định kỳ

Máy phát điện dự phòng ít chạy vẫn cần bảo trì. Dầu nhớt, nước làm mát, lọc dầu, lọc gió, lọc nhiên liệu, dây curoa, két nước, ống khói, controller và ATS đều cần được kiểm tra theo lịch.

Cần chạy thử có tải

Chạy không tải chỉ xác nhận máy có thể khởi động. Với hệ thống PCCC, nên có kế hoạch chạy thử tải hoặc kiểm tra Load Bank định kỳ để xác nhận máy phát có đủ khả năng đáp ứng tải thực tế, đặc biệt là tải khởi động bơm.

Chạy thử và nghiệm thu máy phát điện cho PCCC

Sau khi lắp đặt, hệ thống cần được chạy thử trước khi bàn giao. Không nên chỉ kiểm tra máy nổ không tải.

Các hạng mục nên kiểm tra:

Khởi động máy phát điện.
Điện áp và tần số không tải.
Chuyển nguồn ATS.
Thứ tự pha.
Điện áp tại tủ bơm PCCC.
Khả năng khởi động bơm.
Độ sụt áp khi bơm khởi động.
Dòng điện từng pha.
Nhiệt độ nước làm mát máy phát.
Áp suất dầu.
Trạng thái cảnh báo trên controller.
Trạng thái tủ điều khiển bơm.
Khả năng chạy ổn định trong thời gian yêu cầu.
Ghi nhận thông số vận hành.
Lập biên bản chạy thử và bàn giao.

Với công trình yêu cầu cao, nên kiểm tra thêm bằng tải giả Load Bank để đánh giá công suất thực của máy phát, sau đó kiểm tra phối hợp với tủ bơm PCCC theo phương án được duyệt.

Những sai lầm thường gặp khi chọn máy phát điện cho PCCC

Chọn máy theo kW của bơm mà không tính dòng khởi động

Đây là lỗi phổ biến nhất. Bơm chữa cháy có motor công suất lớn, dòng khởi động cao. Nếu chỉ lấy kW motor rồi quy đổi đơn giản sang kVA, máy phát có thể không kéo nổi bơm khi khởi động.

Không kiểm tra phương thức khởi động motor

Khởi động trực tiếp, sao – tam giác, soft starter hoặc biến tần cho kết quả chọn máy rất khác nhau. Cần kiểm tra đúng tủ điều khiển thực tế.

Không tính tải quạt hút khói và tăng áp

Nhiều công trình ngoài bơm chữa cháy còn có quạt hút khói, quạt tăng áp, tủ điều khiển và tải an toàn khác. Nếu bỏ sót các tải này, máy phát có thể thiếu công suất.

Dùng chung máy phát nhưng không phân tải ưu tiên

Nếu máy phát cấp cho cả PCCC và tải sinh hoạt, khi xảy ra sự cố có thể không đủ công suất cho bơm. Cần có phương án ưu tiên hoặc cắt tải không cần thiết.

Không chạy thử có tải trước bàn giao

Máy nổ không tải bình thường chưa chứng minh được khả năng cấp nguồn cho bơm chữa cháy. Cần chạy thử có tải và ghi nhận thông số.

Không bảo trì máy định kỳ

Máy phát PCCC có thể ít sử dụng, nhưng khi cần lại phải hoạt động ngay. Không bảo trì định kỳ dễ dẫn đến lỗi ắc quy, nhiên liệu, nước làm mát, dầu nhớt hoặc ATS.

Quy trình tư vấn và lắp đặt máy phát điện cho PCCC

Một quy trình chuyên nghiệp nên gồm:

1. Tiếp nhận hồ sơ tải PCCC và nhu cầu công trình.
2. Kiểm tra công suất bơm chữa cháy, bơm bù áp, quạt hút khói, quạt tăng áp.
3. Kiểm tra phương thức khởi động motor.
4. Khảo sát tủ điện, tủ bơm PCCC, ATS và vị trí đặt máy.
5. Tính công suất máy phát điện theo tải chạy và tải khởi động.
6. Đề xuất cấu hình máy phát, ATS, cáp lực, tiếp địa, bồn dầu và ống khói.
7. Kiểm tra phương án ưu tiên tải PCCC nếu máy cấp chung nhiều tải.
8. Lập báo giá và phương án kỹ thuật.
9. Vận chuyển, cẩu hạ và lắp đặt máy.
10. Đấu nối cáp lực, ATS, tiếp địa và tín hiệu điều khiển.
11. Chạy thử không tải.
12. Chạy thử có tải, kiểm tra bơm và ghi nhận thông số.
13. Bàn giao hồ sơ kỹ thuật, hướng dẫn vận hành.
14. Lập kế hoạch bảo trì định kỳ.

Kết luận

Máy phát điện cho PCCC cần được lựa chọn theo tải thực tế của hệ thống, đặc biệt là công suất bơm chữa cháy, dòng khởi động motor, tủ điều khiển bơm, quạt hút khói, quạt tăng áp và các tải an toàn liên quan. Không nên chọn máy phát chỉ theo cảm tính hoặc chỉ dựa vào công suất kW ghi trên motor bơm.

Một giải pháp phù hợp cần đảm bảo đủ công suất, khởi động được bơm ổn định, hạn chế sụt áp, có ATS chuyển nguồn tự động, có phân nhóm tải ưu tiên, có nhiên liệu dự phòng, được bảo trì định kỳ và được chạy thử có tải trước khi bàn giao.

Với công trình nhà xưởng, kho hàng, chung cư, khách sạn, siêu thị, bệnh viện, trường học hoặc trung tâm thương mại, nên khảo sát trực tiếp hệ thống bơm PCCC, tủ điện, phương thức khởi động motor, tuyến cáp, vị trí đặt máy và yêu cầu hồ sơ PCCC trước khi chọn công suất máy phát điện.

Cần tư vấn máy phát điện cho hệ thống PCCC?

Gửi thông tin hệ thống bơm chữa cháy, công suất motor, tủ điều khiển, ATS và các tải an toàn cần duy trì khi mất điện. Kỹ sư Hưng Thịnh Phát sẽ hỗ trợ khảo sát hệ thống bơm PCCC, tính tải khởi động động cơ, tư vấn công suất máy phát điện, phương án ATS và chạy thử nghiệm thu phù hợp.

Câu hỏi thường gặp

Máy phát điện cho bơm chữa cháy nên chọn bao nhiêu kVA?

Công suất máy phát điện phụ thuộc vào công suất motor bơm, phương thức khởi động, dòng khởi động, các tải PCCC chạy đồng thời và hệ số dự phòng. Cần khảo sát thực tế trước khi chọn công suất.

Vì sao bơm chữa cháy cần tính tải khởi động?

Motor bơm chữa cháy có dòng khởi động cao hơn dòng chạy ổn định. Nếu máy phát điện không đủ khả năng đáp ứng dòng khởi động, bơm có thể không chạy được hoặc gây sụt áp lớn.

Máy phát điện có thay thế bơm diesel PCCC được không?

Không nên tự ý thay đổi cấu hình hệ thống PCCC. Nếu hồ sơ thiết kế yêu cầu bơm diesel dự phòng, việc thay đổi sang phương án khác cần được đơn vị thiết kế và cơ quan liên quan xem xét theo quy định.

Có cần ATS cho máy phát điện PCCC không?

Nên dùng ATS nếu hệ thống cần tự động chuyển nguồn khi điện lưới mất. ATS giúp máy phát khởi động và cấp điện cho tải PCCC nhanh hơn, giảm phụ thuộc thao tác thủ công.

Có cần chạy thử tải cho máy phát điện PCCC không?

Có. Chạy thử có tải giúp kiểm tra khả năng khởi động bơm, độ sụt áp, tần số, dòng điện và khả năng vận hành ổn định của máy phát điện.

Máy phát điện PCCC có cần bảo trì định kỳ không?

Có. Máy phát điện dự phòng cho PCCC cần kiểm tra định kỳ ắc quy, nhiên liệu, dầu nhớt, nước làm mát, lọc, ATS, cáp lực và chạy thử để đảm bảo sẵn sàng khi có sự cố.
